液压线路维修数据

卡特 CAT®320D L胶管长度及接头数据

覆盖详情
胶管记录
84记录
完整参数
84记录
液压系统
11系统
长度范围
320–3,330 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

制作商零件数据

官方Cat胶管参考

使用零件号、完成长度和胶管尺寸来识别可能的替代品。

Cat零件号

184-9156

完成长度
1,830 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

187-5669

完成长度
2,670 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

302-3168

完成长度
800 mm
胶管内径
0.500 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

314-8102

完成长度
570 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

314-8128

完成长度
780 mm
胶管内径
0.500 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

361-6842

完成长度
3,380 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

361-6844

完成长度
324 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

363-4211

完成长度
478 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

368-3137

完成长度
546 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

437-3437

完成长度
784 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

437-3438

完成长度
1,740 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

437-3439

完成长度
2,575 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat不会在这些页面上发布两端接头的详细信息。匹配零件号并确认移除的胶管上的两接头,然后再进行制作。

制作商参考路径

共享胶管零件号的相关设备

这些设备与当前型号共享一个或多个已发布的胶管零件号。

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
卡特CAT®320D L液压泵266-1028500 mm13/16英寸 0°13/16英寸 0°查看详情
卡特CAT®320D L回转马达337-1182610 mmF41.3 法兰 0°F41.3 法兰 90° H120查看详情
卡特CAT®320D L液压泵7Y-8379800 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®320D L机油管310-95002,150 mmU寸 0°13/16英寸 0°查看详情
卡特CAT®320D L分配阀4I-60542,350 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®320D L手柄236-28481,090 mm11/16英寸 0°11/16英寸 45° H70查看详情
卡特CAT®320D L踏板221-48832,870 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®320D L液压泵266-10981,700 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®320D L回转接头245-54162,180 mmF47.6 法兰 0°F47.6 法兰 90°查看详情
卡特CAT®320D L动臂总成260-8316840 mmF47.6 法兰 0°F47.6 法兰 90°查看详情
卡特CAT®320D L回转接头111-67522,200 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®320D L手柄289-56571,130 mm11/16英寸 0°11/16英寸 45° H70查看详情
卡特CAT®320D L手柄255-16651,050 mm11/16英寸 0°11/16英寸 45° H70查看详情
卡特CAT®320D L电磁阀087-57601,030 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®320D L液压油箱275-1361420 mm13/16英寸 0°13/16英寸 90°查看详情
卡特CAT®320D L分配阀087-5762440 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®320D L回转接头260-79921,000 mm1 7/16英寸 45°F47.6 法兰 90°查看详情
卡特CAT®320D L电磁阀5I-8708950 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®320D L液压泵179-78671,420 mmF47.6 法兰 90°F47.6 法兰 90° H130查看详情
卡特CAT®320D L中心油道与电磁阀系统5I-40761,350 mm11/16 0°(手写接头规格)11/16 0°(手写接头规格)查看详情
卡特CAT®320D L回转接头7Y-43902,400 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®320D L电磁阀4I-0818820 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®320D L回转接头292-71533,330 mm13/16英寸 0°13/16英寸 0°查看详情
卡特CAT®320D L分配阀4I-39942,300 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®320D L液压泵176-4743450 mm1 3/16英寸 0°1 3/16英寸 0°查看详情
卡特CAT®320D L回转接头245-54272,000 mmF47.6 法兰 0°F47.6 法兰 90°查看详情
卡特CAT®320D L分配阀110-54961,330 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®320D L回转接头260-79881,130 mm1 7/16英寸 45°F47.6 法兰 90° H130查看详情
卡特CAT®320D L回转接头173-50892,250 mm13/16英寸 0°13/16英寸 0°查看详情
卡特CAT®320D L动臂总成236-32121,200 mm1 3/16英寸 0°1 3/16英寸 0°查看详情
卡特CAT®320D L液压泵179-78631,180 mmF47.6 法兰 90°F47.6 法兰 90°查看详情
卡特CAT®320D L电磁阀187-70702,180 mm13/16英寸 0°13/16英寸 0°查看详情
卡特CAT®320D L分配阀4I-17391,020 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®320D L分配阀087-4411450 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®320D L液压油箱176-4770830 mm1 3/16 0°(手写接头规格)1 3/16 0°(手写接头规格)查看详情
卡特CAT®320D L分配阀4I-16312,850 mm11/16英寸 0°11/16英寸 90°查看详情

数字化数据和源表格

卡特彼勒 CAT®320D L胶管数据和原始手写表

该表是卡特彼勒 CAT®320D L车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
4I-0818820毫米
4I-08361,200毫米
4I-10371,400毫米
4I-398112,750毫米
4I-57951,250毫米
4I-5906600毫米
4I-1780101,450毫米
5I-4396400毫米
7Y-8379800毫米
I-16312,850毫米
TY-439012,400毫米
TY-84871,165毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

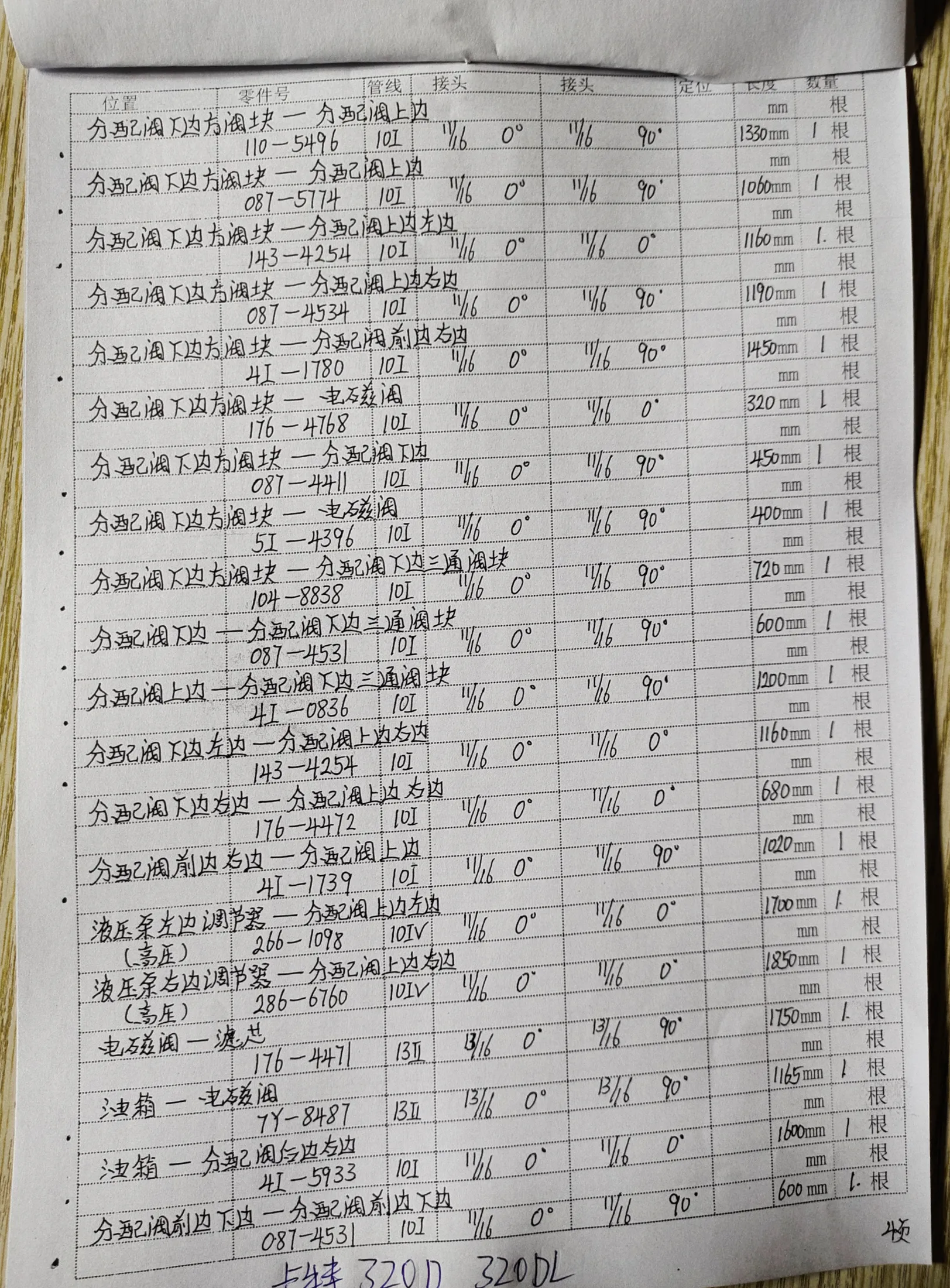

卡特彼勒 CAT®320D L液压胶管零件号及记录长度— 技术员笔记页4共5页 — 已记录的胶管零件4I-0836, 4I-178010, 5I-4396
笔记本第4页,共5页在此表上记录:4I-0836—1,200毫米; 4I-178010—1,450毫米; 5I-4396—400毫米; TY-8487—1,165毫米。

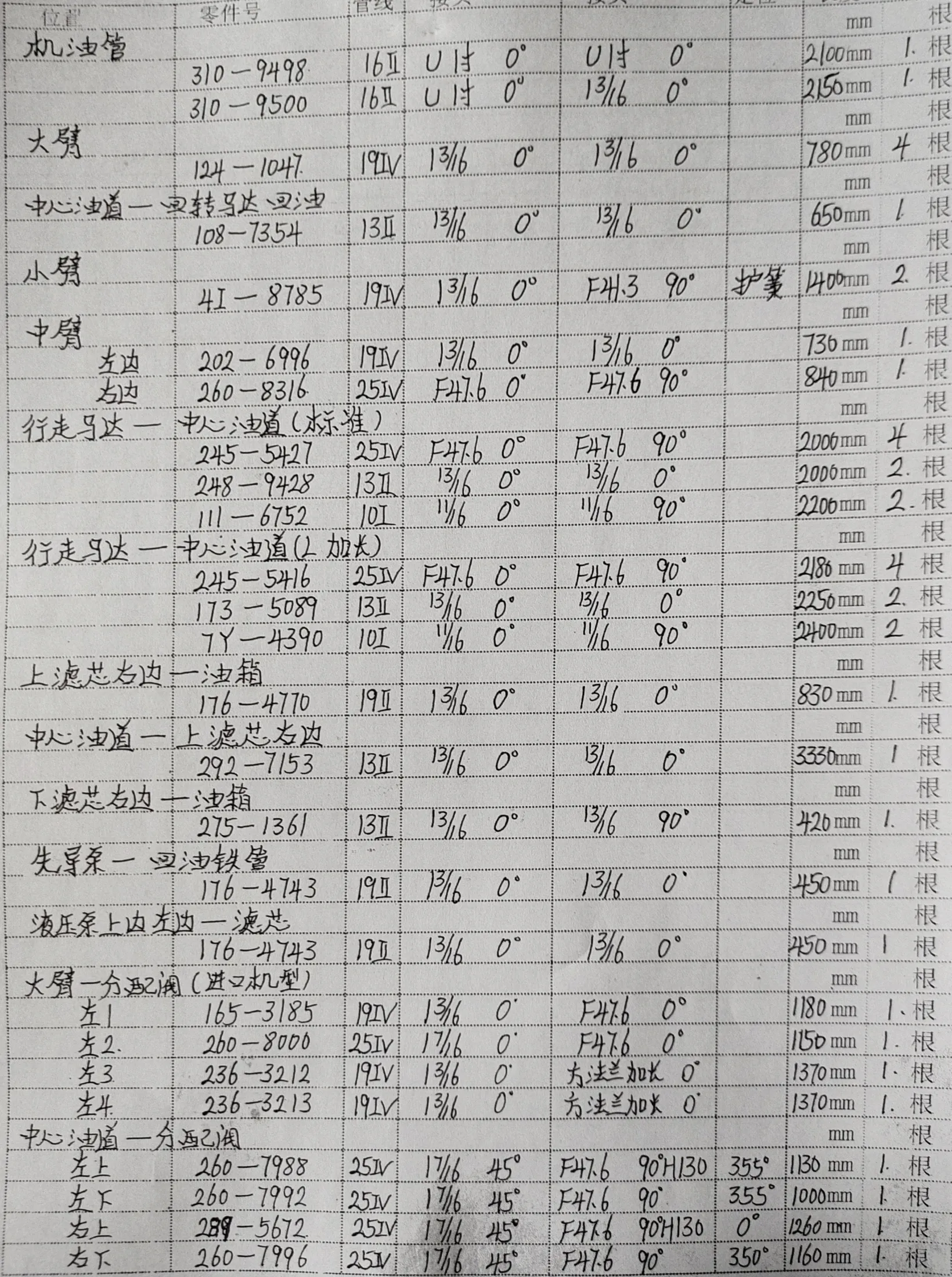

卡特彼勒 CAT®320D L液压胶管零件号及记录长度— 技术员笔记页1共5页
笔记本第1页,共5页
卡特彼勒 CAT®320D L液压胶管零件号及记录长度— 技术员笔记页3共5页 — 已记录的胶管零件4I-0818, 4I-3981, I-1631
笔记本第3页,共5页在此表上记录:4I-0818—820毫米; 4I-3981—12,750毫米; I-1631—2,850毫米; TY-4390—12,400毫米。

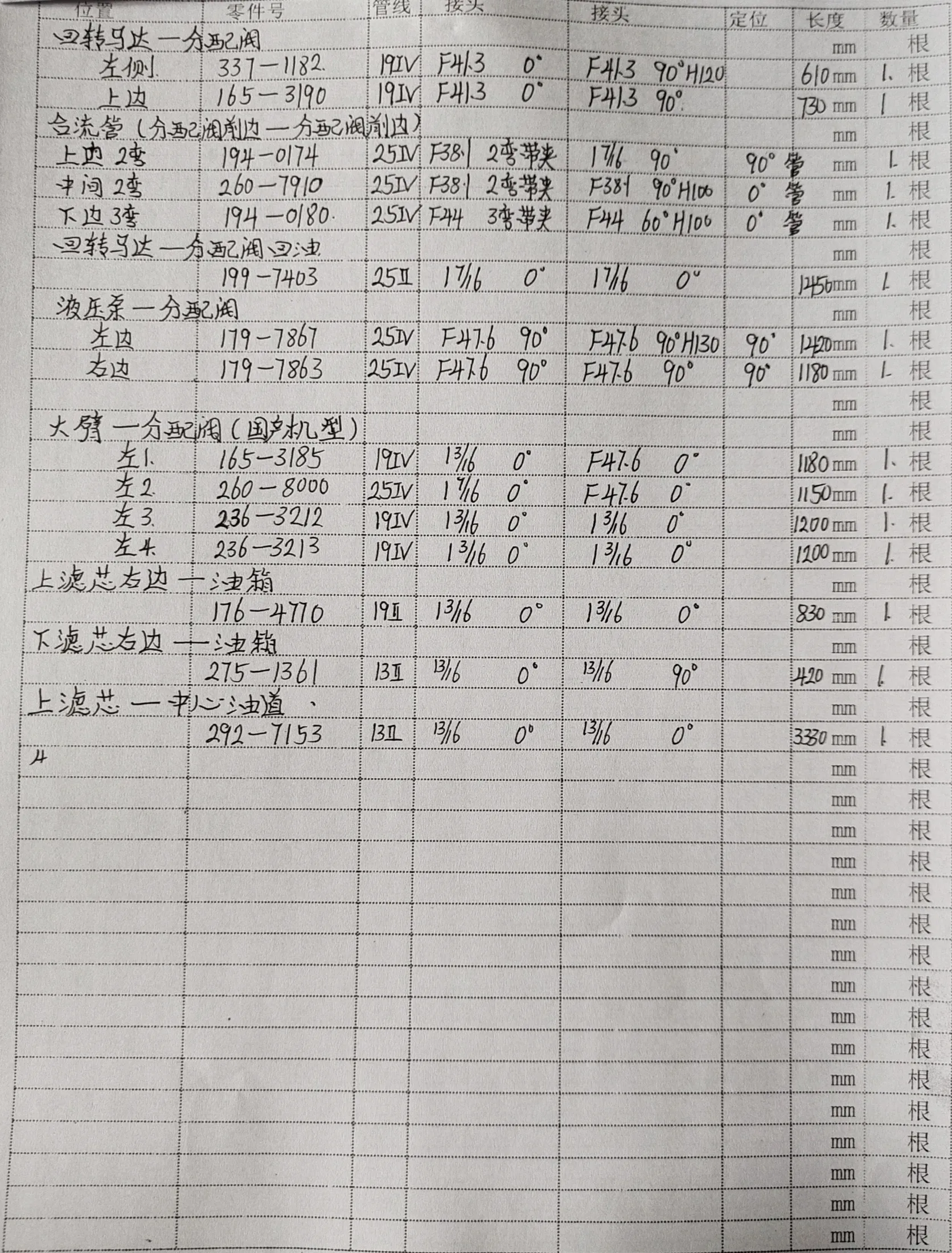

卡特彼勒 CAT®320D L液压胶管零件号及记录长度— 技术员笔记页2共5页
笔记本第2页,共5页

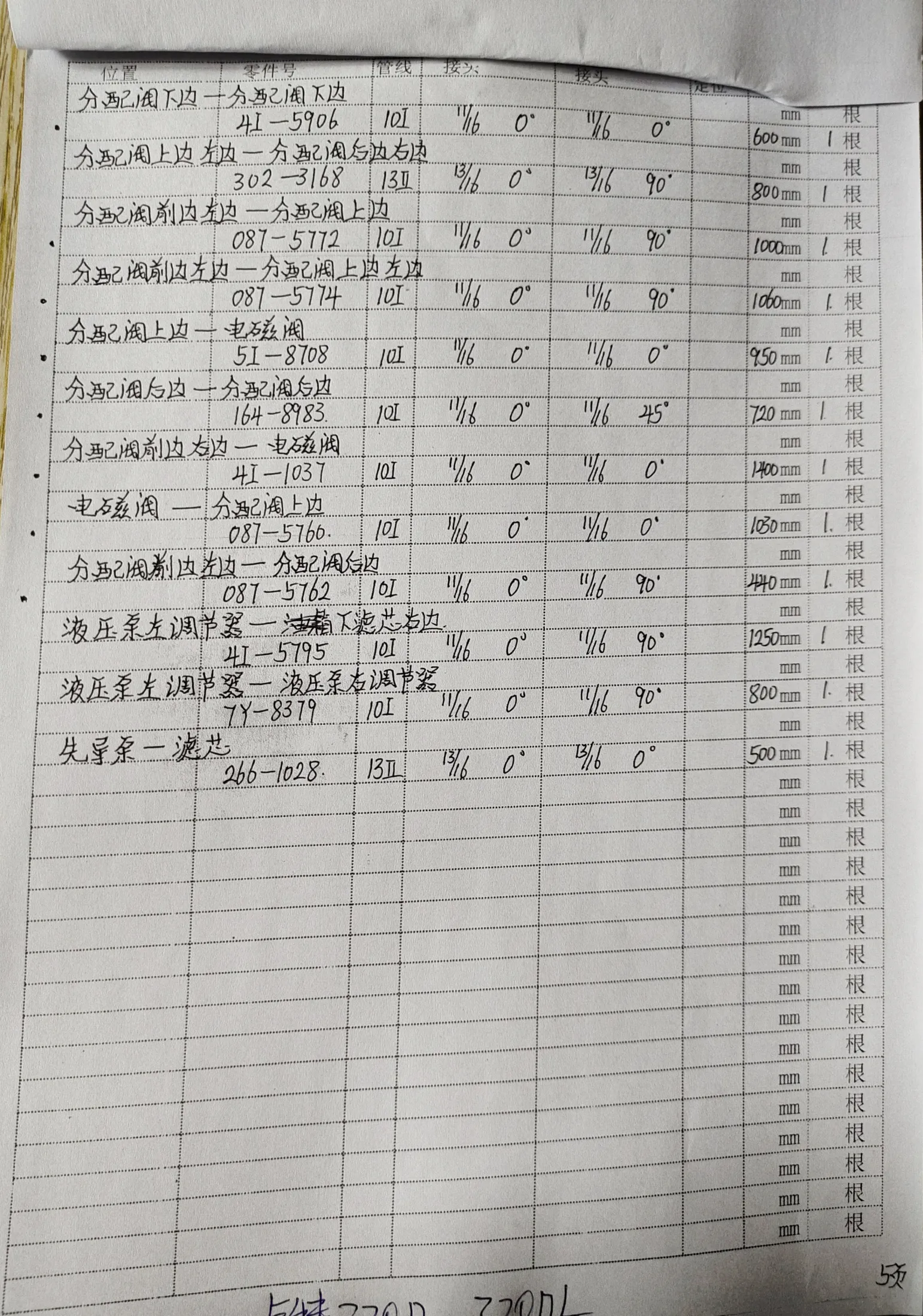

卡特彼勒 CAT®320D L液压胶管零件号及记录长度— 技术员笔记页5共5页 — 已记录的胶管零件4I-1037, 4I-5795, 4I-5906
笔记本第5页,共5页在此表上记录:4I-1037—1,400毫米; 4I-5795—1,250毫米; 4I-5906—600毫米; 7Y-8379—800毫米。

门店指南

为卡特 CAT®320D L查找正确的液压胶管

从设备和路线开始

对于卡特 CAT®320D L,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 266-1028500 mm · 13II · 先导泵—滤芯
  • 337-1182610 mm · 19IV · 回转马达—分配阀(左侧)
  • 7Y-8379800 mm · 10I · 液压泵左调节器—液压泵右调节器

制作商用于比较的参考

  • 087-5768730 mm · 0.38 in ID · Thermoplastic Reduced Outside Diameter Hose
  • 087-65832,530 mm · 0.38 in ID · Thermoplastic Reduced Outside Diameter Hose
  • 111-6511860 mm · 0.5 in ID · 4-Wire Spiral - XT-3ES Hose
  • 111-6746450 mm · 0.5 in ID · Thermoplastic Reduced Outside Diameter Hose
  • 165-31851,180 mm · 0.75 in ID · 4 or 6 Wire Spiral - XT-6ES Hose
  • 165-3190730 mm · 0.75 in ID · 4 or 6 Wire Spiral - XT-6ES Hose

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了卡特 CAT®320D L?

当前发布的数据覆盖11系统和84胶管记录。具有更多列出记录的系统包括:分配阀(24胶管), 回转接头(11胶管), 电磁阀(11胶管), 动臂总成(10胶管), 液压泵(8胶管), 手柄(7胶管)。

卡特 CAT®320D L的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为320–3,330 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是卡特 CAT®320D L常用的?

当前已发布记录中最常见的原始规格是:10I(45记录), 13II(11记录), 19IV(10记录), 25IV(10记录), 10IV(2记录)。请核对规格以及长度、压力和接头细节。

我如何识别卡特 CAT®320D L的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:266-1028:左13/16英寸 0°;右13/16英寸 0°; 337-1182:左F41.3 法兰 0°;右F41.3 法兰 90° H120; 7Y-8379:左11/16英寸 0°;右11/16英寸 90°。打开具体零件号或管号记录;不要仅根据外观交换两端。

哪些制造商的胶管零件号列出了卡特 CAT®320D L?

制造商参考目前列出了60胶管零件号,包括087-5768, 087-6583, 111-6511, 111-6746, 165-3185, 165-3190, 176-4471, 176-4743。使用精确的零件号作为第一个查找键。

卡特 CAT®320D L已发布的完成胶管长度有哪些?

已公布的制造商参考范围从245–5,980 mm开始。下单或制造前,请匹配长度以符合确切的零件号和机器。

制造商参考是否包括卡特 CAT®320D L的两个接头端?

不。这些参考行提供零件号、成品长度、胶管内径,以及已发布的胶管类型或服务等级。请在拆下的胶管或适用的零件图上确认两端的接头。
