液压线路维修数据

斗山 DH258LC-V-5胶管长度及接头数据

覆盖详情
胶管记录
69记录
完整参数
69记录
液压系统
11系统
长度范围
330–3,400 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
斗山DH258LC-V-5手柄2184-1060D2222,400 mm3/8英寸 0°3/8英寸 45°查看详情
斗山DH258LC-V-5手柄2184-1060D1511,950 mm3/8英寸 0°3/8英寸 45°查看详情
斗山DH258LC-V-5动臂总成2184-1100D221,450 mmF44 法兰 0°F44 法兰 90°查看详情
斗山DH258LC-V-5分配阀2184-1046D1471,000 mm1/4英寸 0°1/4英寸 90°查看详情
斗山DH258LC-V-5散热器2184-1100D202900 mmF71.3 法兰 0°F71.3 法兰 90°查看详情
斗山DH258LC-V-5液压泵2184-1046D153350 mm1/4英寸 0°1/4英寸 90°查看详情
斗山DH258LC-V-5液压系统2184-1026D3923,300 mm1/2英寸 0°1/2英寸 0°查看详情
斗山DH258LC-V-5回转接头2184-1124D1141,140 mmF38.1 法兰 90°F38.1 法兰 90°H130查看详情
斗山DH258LC-V-5动臂总成2184-1100D2341,550 mmF44 法兰 0°F44 法兰 90°H130查看详情
斗山DH258LC-V-5液压泵2184-1100D208A1,155 mmF41.3 法兰 0°F44 法兰 90°H130查看详情
斗山DH258LC-V-5液压系统2184-1046D2293,400 mm3/8英寸 0°3/8英寸 90°查看详情
斗山DH258LC-V-5液压泵2184-1046D81650 mm1/4英寸 0°1/4英寸 90°查看详情
斗山DH258LC-V-5踏板2184-1045D174330 mm1/4英寸 0°1/4英寸 90°查看详情
斗山DH258LC-V-5动臂总成2184-1100D2181,400 mmF44 法兰 0°F44 法兰 90°查看详情
斗山DH258LC-V-5液压系统2184-1222D302,300 mm1 7/16英寸 A型 直通F47.6 45度查看详情
斗山DH258LC-V-5液压泵2184-1046D1462,250 mm1/4英寸 0°1/4英寸 90°查看详情
斗山DH258LC-V-5分配阀2184-1198D30520 mm1/2英寸 90°1/2英寸 90°查看详情
斗山DH258LC-V-5回转接头2184-1222D282,350 mm1 7/16英寸 A型 0°F47.6 法兰 45°查看详情
斗山DH258LC-V-5手柄2184-1046D273810 mm3/8英寸 0°3/8英寸 90°查看详情
斗山DH258LC-V-5回转马达2184-1036D397820 mm1寸 0°1寸 90°查看详情
斗山DH258LC-V-5电磁阀2184-1060D2201,100 mm3/8英寸 0°3/8英寸 90°查看详情
斗山DH258LC-V-5手柄2184-1046D235700 mm3/8英寸 0°3/8英寸 90°查看详情
斗山DH258LC-V-5分配阀2184-1046D1071,250 mm1/4英寸 0°1/4英寸 90°查看详情
斗山DH258LC-V-5手柄2184-1046D241880 mm3/8英寸 0°3/8英寸 90°查看详情
斗山DH258LC-V-5踏板2184-1061D3213,150 mm3/8英寸 90°3/8英寸 90°查看详情
斗山DH258LC-V-5分配阀2184-1046D206550 mm1/4英寸 0°1/4英寸 90°查看详情
斗山DH258LC-V-5回转马达2184-1124D103600 mmF38.1 法兰 90°H130F44 法兰 90°H130查看详情
斗山DH258LC-V-5分配阀2184-1046D94780 mm1/4英寸 0°1/4英寸 90°查看详情
斗山DH258LC-V-5散热器2184-1100D2011,000 mmF71.3 法兰 0°F71.3 法兰 90°查看详情
斗山DH258LC-V-5电磁阀2184-1060D521,100 mm1/4英寸 0°1/4英寸 0°查看详情
斗山DH258LC-V-5回转接头2184-1026D3802,300 mm1/2英寸 0°1/2英寸 0°查看详情
斗山DH258LC-V-5分配阀2184-1036D238500 mm3/8英寸 0°3/8英寸 90°查看详情
斗山DH258LC-V-5回转马达2184-1045D55990 mm1/4英寸 0°1/4英寸 0°查看详情
斗山DH258LC-V-5液压油箱2184-1036D18500 mm1/2英寸 0°1/2英寸 90°查看详情
斗山DH258LC-V-5踏板2184-1045D98380 mm1/4英寸 0°1/4英寸 0°查看详情
斗山DH258LC-V-5动臂总成2184-1100D151,650 mmF44 0°(手写法兰规格)F44 90°(手写法兰规格)查看详情

数字化数据和源表格

斗山 DH258LC-V-5胶管数据和原始手写表

该表是斗山 DH258LC-V-5车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
2184-1046D471,000毫米
2184-1046D1071,250毫米
2184-1046D1151,000毫米
2184-1046D165610毫米
2184-1076PO1650毫米
2184-1081D116720毫米
2184-1100D151,650毫米
2184-1100D1781,450毫米
2184-1222D302,300毫米
2841046D68600毫米
21841222D32,300毫米
21847046D1151,000毫米

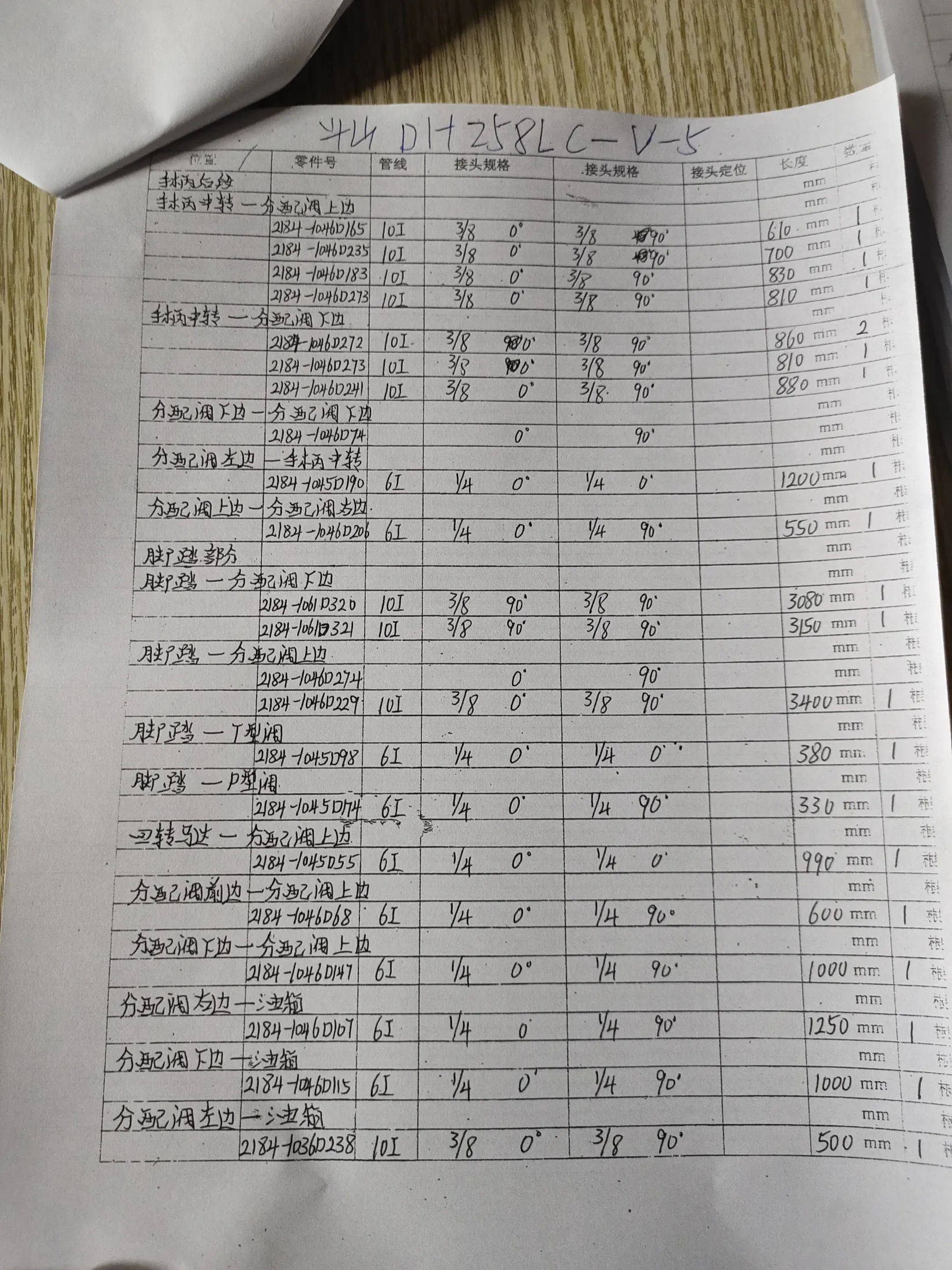

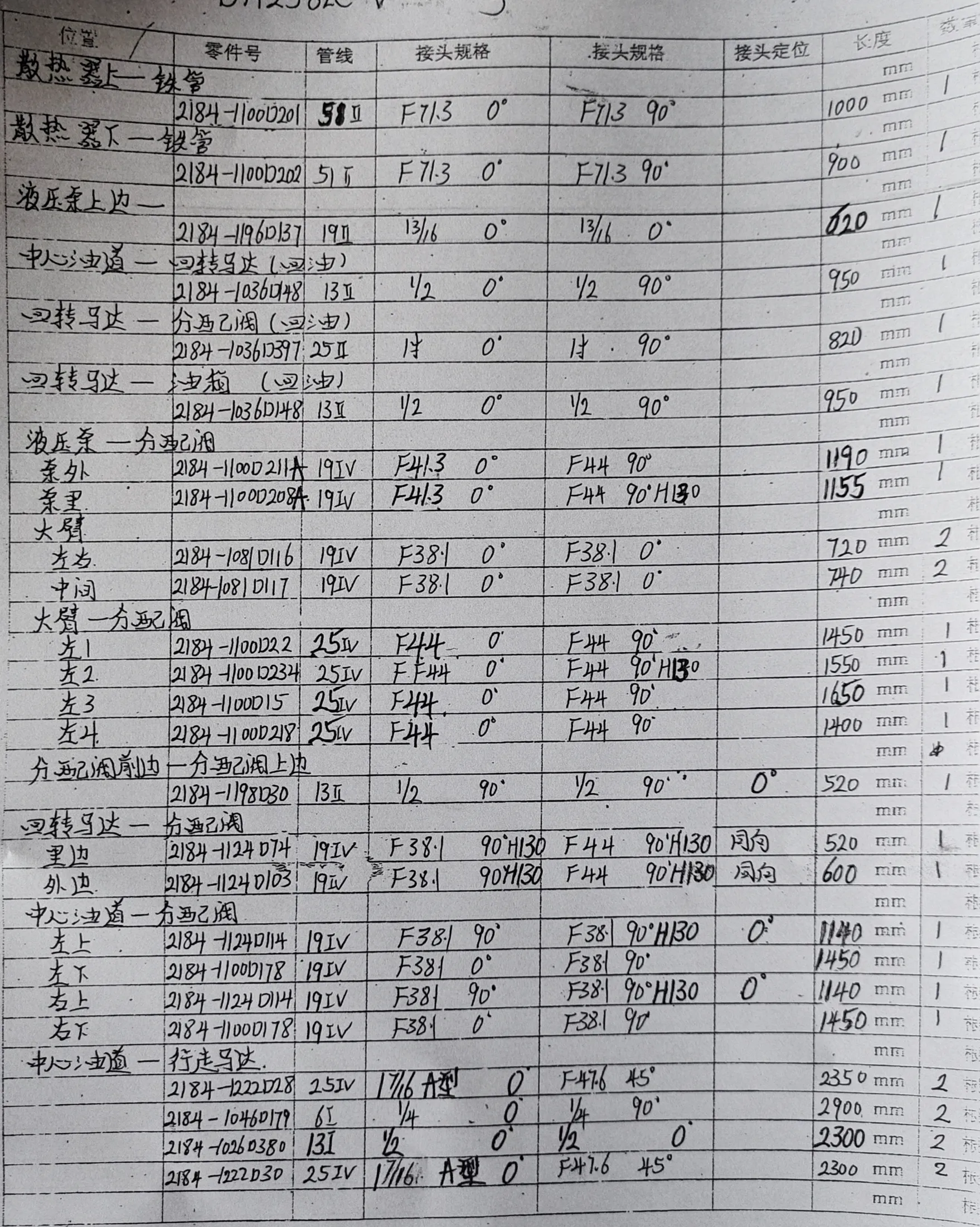

原始手写表格

完整页面按原比例显示,且不裁剪。

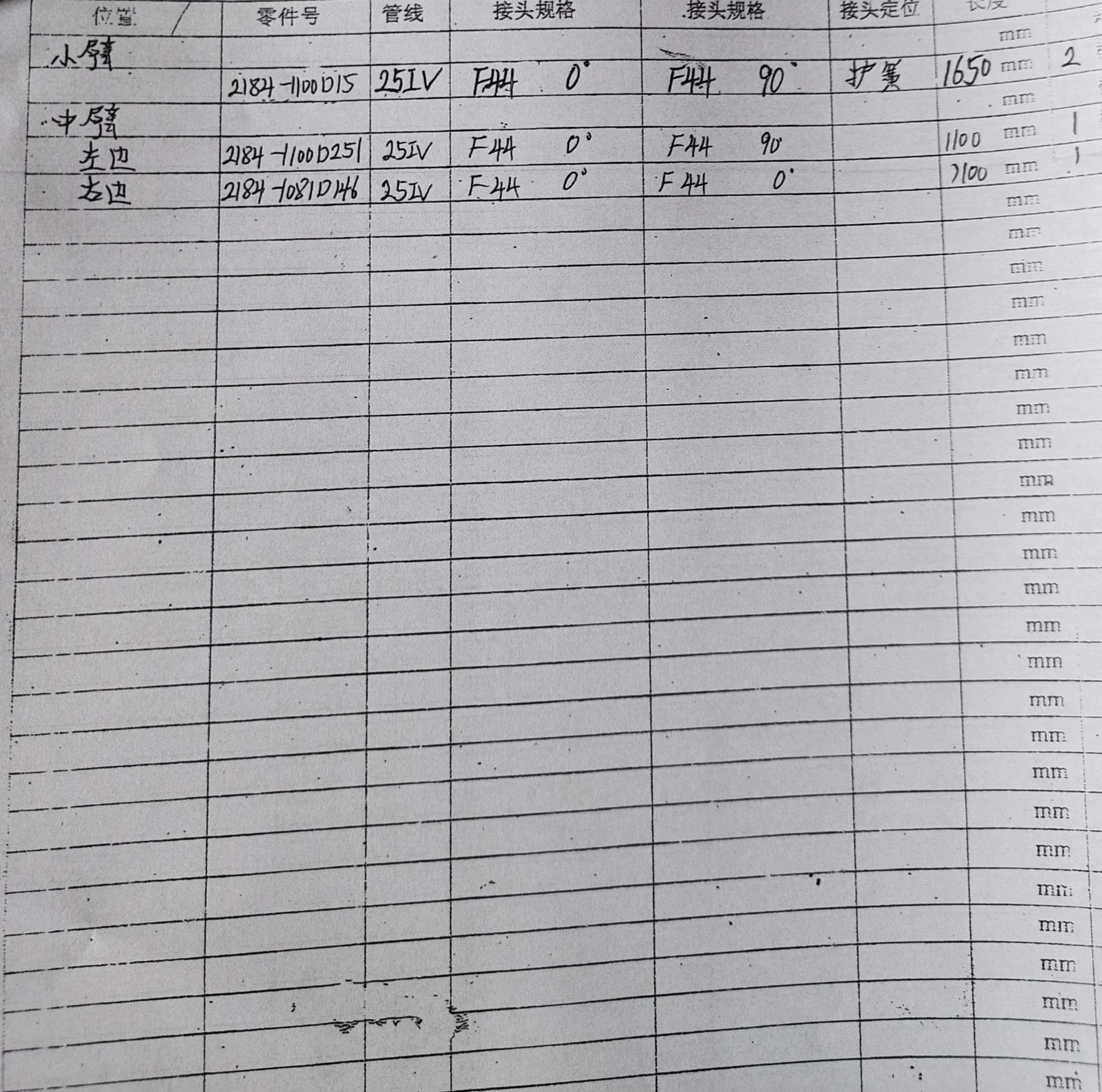

斗山 DH258LC-V-5液压胶管零件号及记录长度— 技术员笔记页2共5页
笔记本第2页,共5页
斗山 DH258LC-V-5液压胶管零件号及记录长度— 技术员笔记图像2共5张 — 已记录的胶管零件21841222D3
笔记本图片2的5在此表上记录:21841222D3—2,300毫米。
斗山 DH258LC-V-5液压胶管零件号及记录长度— 技术员笔记图像3共5张 — 已记录的胶管零件2184-1046D107, 2184-1046D47, 21847046D115
笔记本图片3的5在此表上记录:2184-1046D107—1,250毫米; 2184-1046D47—1,000毫米; 21847046D115—1,000毫米; 2841046D68—600毫米。

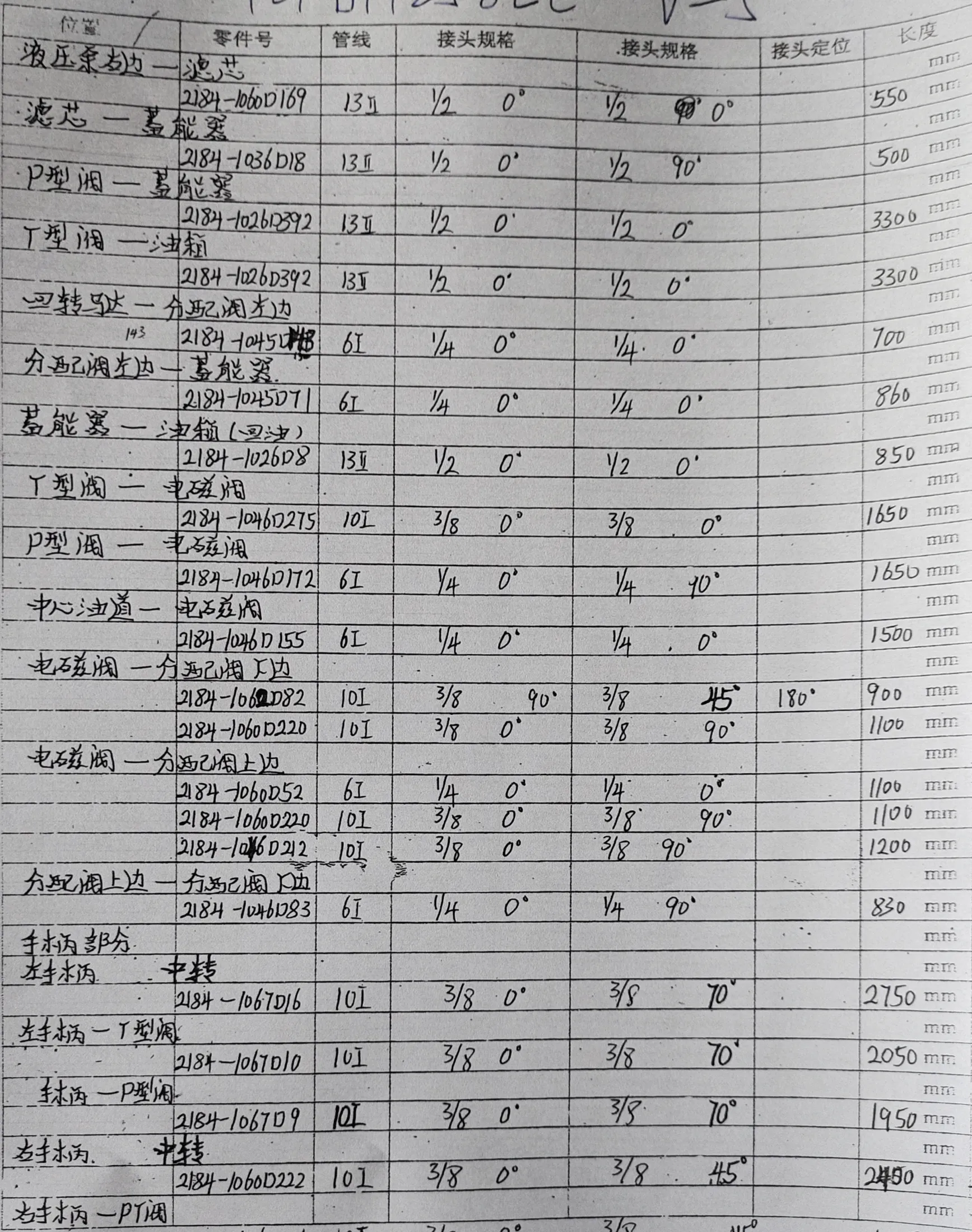

斗山 DH258LC-V-5液压胶管零件号及记录长度— 技术员笔记页3共5页
笔记本第3页,共5页

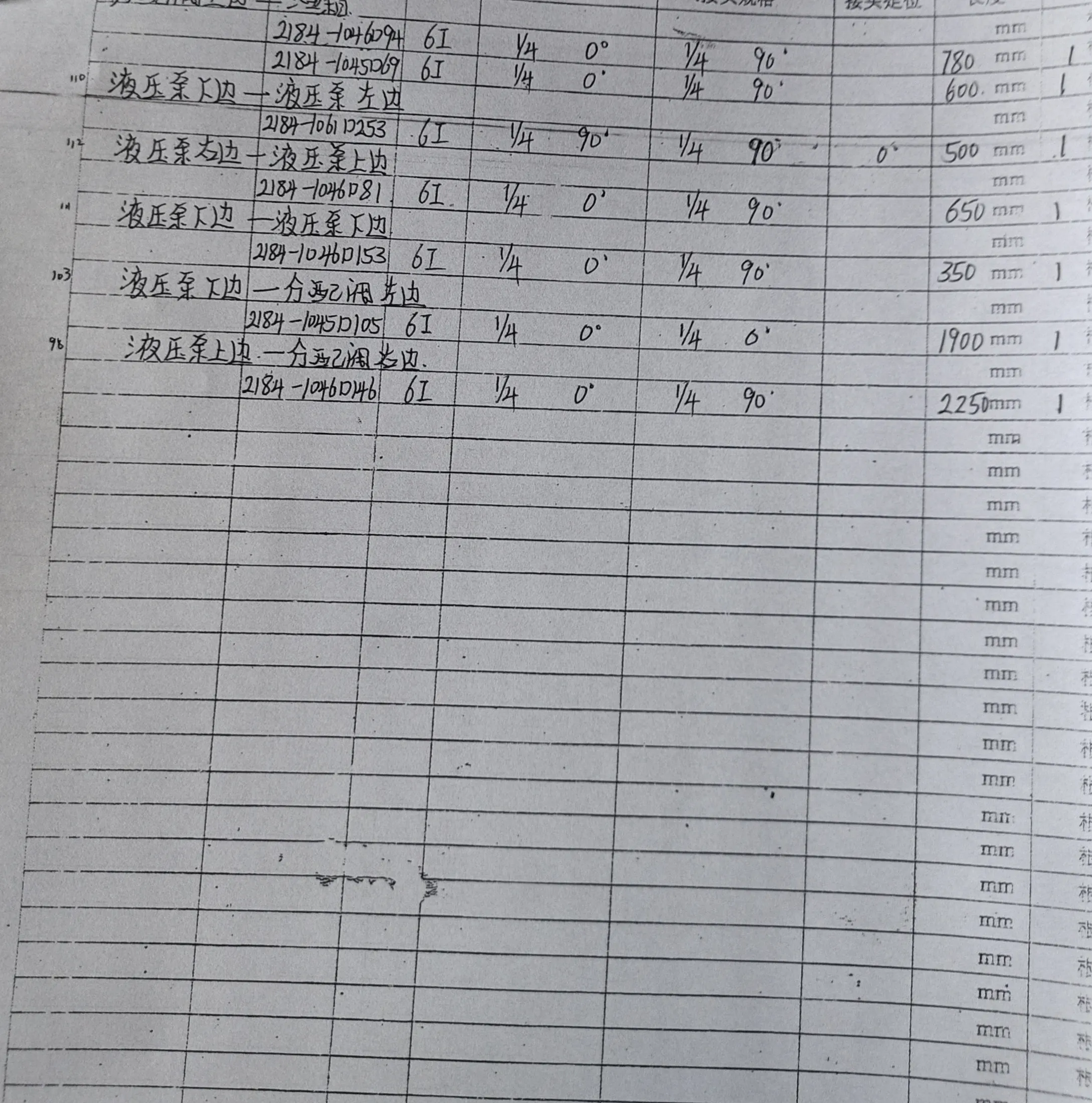

斗山 DH258LC-V-5液压胶管零件号及记录长度— 技术员笔记页5共5页 — 已记录的胶管零件2184-1076PO1
笔记本第5页,共5页在此表上记录:2184-1076PO1—650毫米。

门店指南

为斗山 DH258LC-V-5查找正确的液压胶管

从设备和路线开始

对于斗山 DH258LC-V-5,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了斗山 DH258LC-V-5?

当前发布的数据覆盖11系统和69胶管记录。具有更多列出记录的系统包括:分配阀(11胶管), 手柄(11胶管), 液压泵(9胶管), 动臂总成(8胶管), 电磁阀(7胶管), 回转马达(6胶管)。

斗山 DH258LC-V-5的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为330–3,400 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是斗山 DH258LC-V-5常用的?

当前已发布记录中最常见的原始规格是:6I(23记录), 10I(19记录), 19IV(8记录), 25IV(8记录), 13II(6记录)。请核对规格以及长度、压力和接头细节。

我如何识别斗山 DH258LC-V-5的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:2184-1060D222:左3/8英寸 0°;右3/8英寸 45°; 2184-1060D151:左3/8英寸 0°;右3/8英寸 45°; 2184-1100D22:左F44 法兰 0°;右F44 法兰 90°。打开具体零件号或管号记录;不要仅根据外观交换两端。
