斗山 DH370LC-9胶管长度及接头数据

覆盖详情
胶管记录
74记录
完整参数
74记录
液压系统
13系统
长度范围
400–3,500 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
斗山DH370LC-9液压油箱2184-1036D43550 mm1/2英寸 D型 0°1/2英寸 D型 90°查看详情
斗山DH370LC-9回转接头DS20408741,540 mmF54 法兰 0°F44 法兰 90°H130查看详情
斗山DH370LC-9手柄2184-1267D102,050 mm3/8英寸 D型 0°3/8英寸 D型 70°查看详情
斗山DH370LC-9踏板DS20557393,500 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DH370LC-9手柄DS20620202,350 mm3/8英寸 D型 0°3/8英寸 D型 70°查看详情
斗山DH370LC-9手柄DS20557351,850 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DH370LC-9回转马达DS2045274610 mmF44 法兰 90°H70F47 法兰 90°H70查看详情
斗山DH370LC-9回转接头DS20408751,450 mmF54 法兰 0°F44 法兰 90°H130查看详情
斗山DH370LC-9回转马达2184-1036D1601,050 mm1/2英寸 D型 0°1/2英寸 D型 90°查看详情
斗山DH370LC-9回转接头DS20409671,640 mmF54 法兰 0°F44 法兰 90°H130查看详情
斗山DH370LC-9电磁阀DS20542382,050 mm1/2英寸 D型 0°1/2英寸 D型 45°查看详情
斗山DH370LC-9电磁阀DS20557331,750 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DH370LC-9手柄2184-1060D1472,200 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
斗山DH370LC-9回转马达DS2045273820 mmF44 法兰 90°H130F47 法兰 90°H130查看详情
斗山DH370LC-9液压系统DS2021279630 mm1 7/16英寸 A型 45°1 7/16英寸 A型 90°查看详情
斗山DH370LC-9液压系统DS20133371,900 mm1 3/16英寸 A型 直通1 3/16英寸 A型 90°弯头查看详情
斗山DH370LC-9液压泵2184-1061D75700 mm1/4英寸 D型 90°1/4英寸 D型 90°查看详情
斗山DH370LC-9手柄2184-1046D190800 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DH370LC-9液压系统2184-1026D71400 mm3/8英寸 D型 直通3/8英寸 D型 直通查看详情
斗山DH370LC-9液压泵2184-1046D1762,350 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DH370LC-9电磁阀2184-1026D4012,150 mm1/2英寸 D型 0°1/2英寸 D型 0°查看详情
斗山DH370LC-9动臂总成DS2041081,650 mmF44 法兰 0°F44 法兰 0°查看详情
斗山DH370LC-9分配阀DS20555481,170 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DH370LC-9手柄DS20556761,600 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DH370LC-9手柄2184-1046D2911,550 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DH370LC-9电磁阀DS20943971,750 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
斗山DH370LC-9回转接头2184-1046D783,200 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DH370LC-9分配阀2184-1046D94780 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DH370LC-9回转马达2184-1046D1141,150 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DH370LC-9手柄2184-1267D91,950 mm3/8英寸 D型 0°3/8英寸 D型 70°查看详情
斗山DH370LC-9液压系统2184-1045D42720 mm1/4英寸 D型 直通1/4英寸 D型 直通查看详情
斗山DH370LC-9动臂总成2184-1081D461,300 mmF44 法兰 0°F44 法兰 0°查看详情
斗山DH370LC-9回转接头DS20181862,630 mm1 7/16英寸 A型 0°F47.6 法兰 90°H70查看详情
斗山DH370LC-9电磁阀2184-1045D2091,350 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
斗山DH370LC-9手柄DS20557341,700 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DH370LC-9手柄2184-1046D1231,500 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情

数字化数据和源表格

斗山 DH370LC-9胶管数据和原始手写表

该表是斗山 DH370LC-9车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
284-1026D70112,150毫米
2184-1026D71400毫米
2184-1026D3722,200毫米
2184-1036D161,050毫米
2184-1036D1871,800毫米
2184-1045D42720毫米
2184-1045D2091,350毫米
2184-1046D911,440毫米
2184-1046D1141,150毫米
2184-1046D2751,650毫米
2184-1046D2841,800毫米
2184-1046D2911,550毫米
2184-1060D1511,950毫米
2184-1082D161,075毫米
2184-1267D91,950毫米
21841045D32,700毫米
D520401081,650毫米
D520403961,030毫米
D520409531,400毫米
D520456371,340毫米
D520557393,500毫米
DS2033371,900毫米
DS2038081,650毫米
DS20133371,900毫米
DS20137401,600毫米
DS20381331,170毫米
DS20401081,650毫米
DS20403021,650毫米
DS20403961,030毫米
DS2045273820毫米
DS20456341,340毫米
DS20537353,500毫米
DS20542382,050毫米
DS20553542,800毫米
DS20556503,400毫米
DS20557331,750毫米
DS20557341,700毫米
DS20557361,250毫米
DS20557393,500毫米
DS20620202,350毫米
DS201317401,600毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

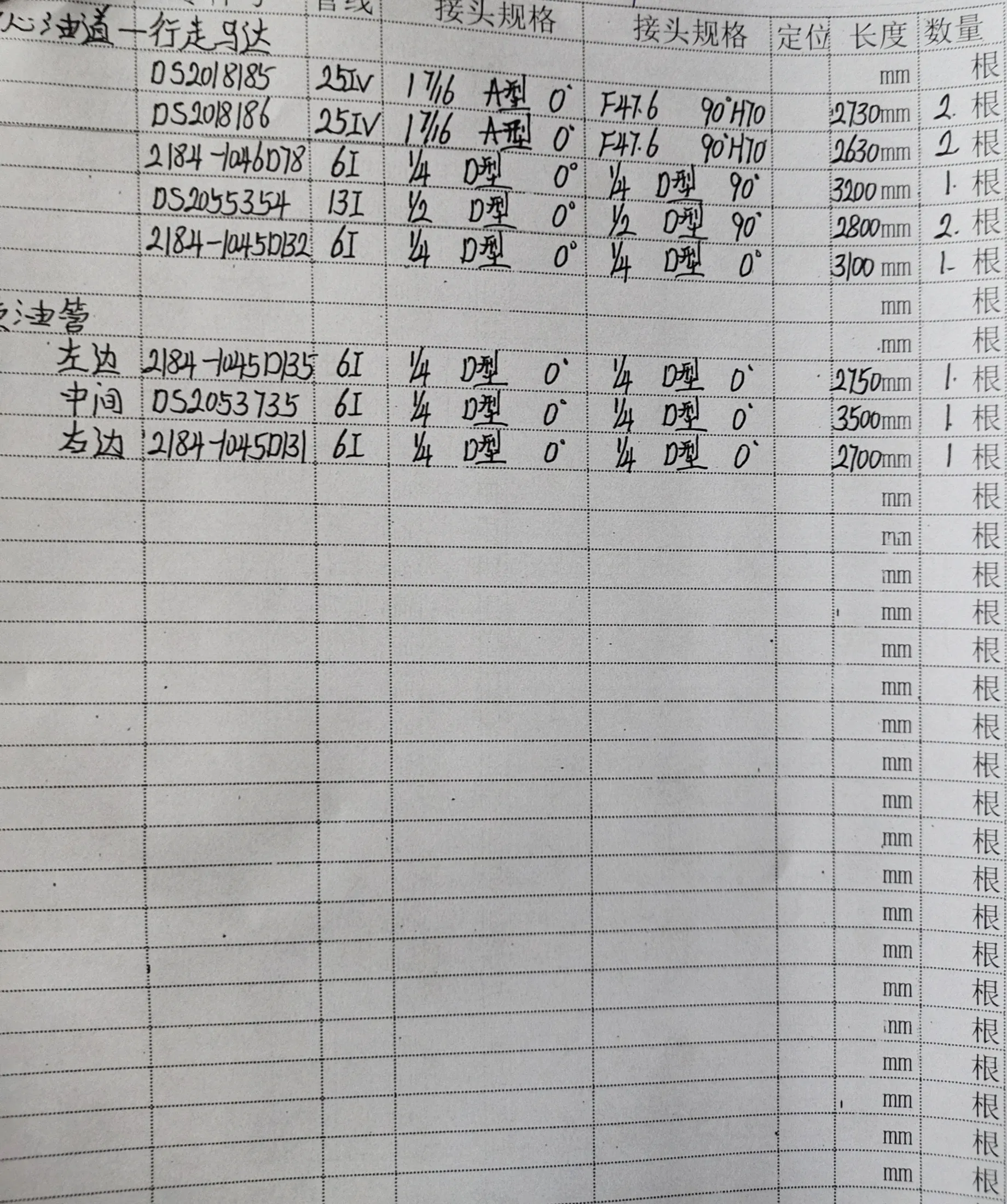

斗山 DH370LC-9液压胶管零件号及记录长度— 技术员笔记图像1共5张 — 已记录的胶管零件21841045D3, DS2055354
笔记本图片1的5在此表上记录:21841045D3—2,700毫米; DS2055354—2,800毫米。

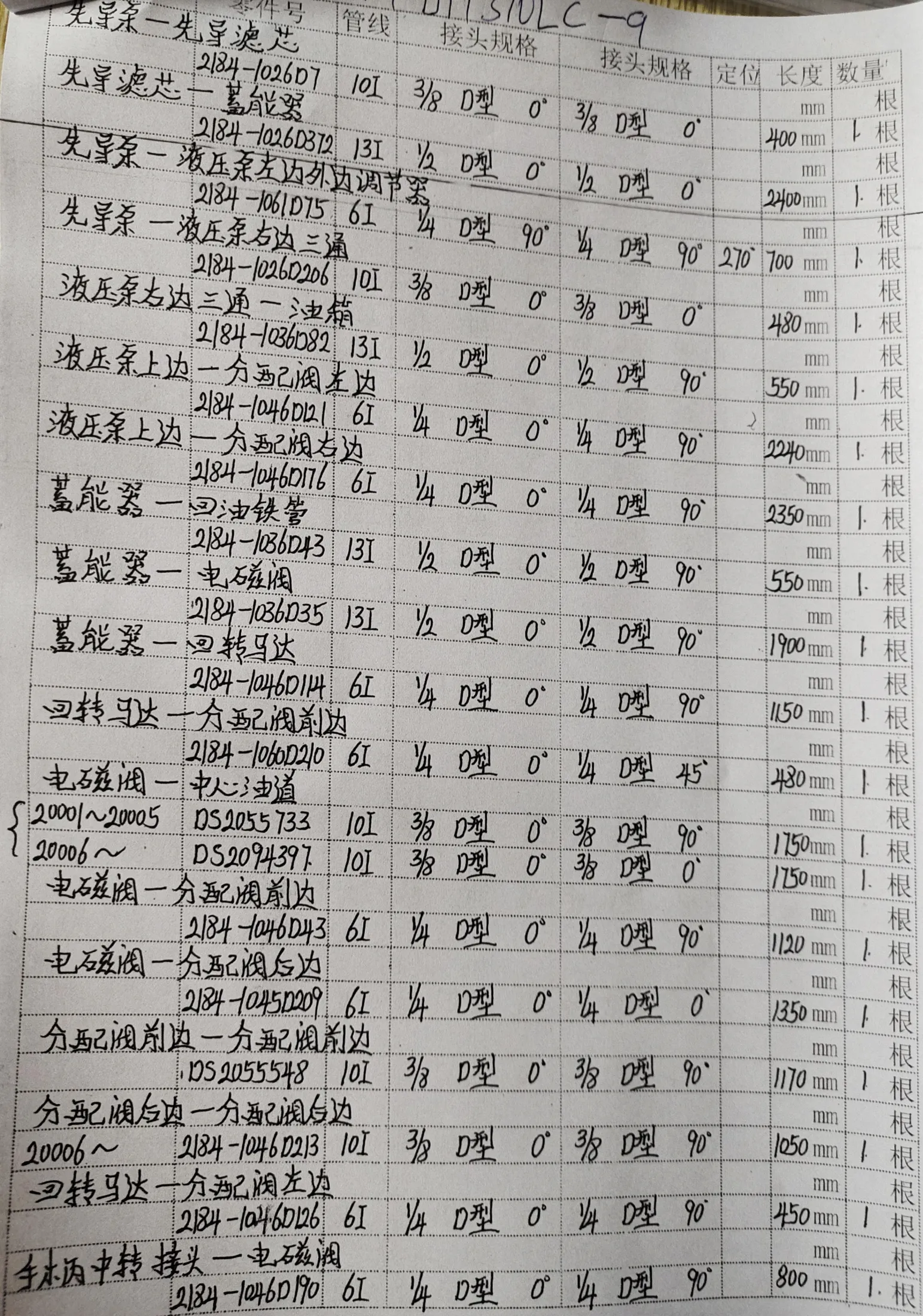

斗山 DH370LC-9液压胶管零件号及记录长度— 技术员笔记图像2共5张 — 已记录的胶管零件2184-1046D275, 2184-1046D291, 2184-1060D151
笔记本图片2的5在此表上记录:2184-1046D275—1,650毫米; 2184-1046D291—1,550毫米; 2184-1060D151—1,950毫米; 284-1026D701—12,150毫米; 以及4更多记录胶管。

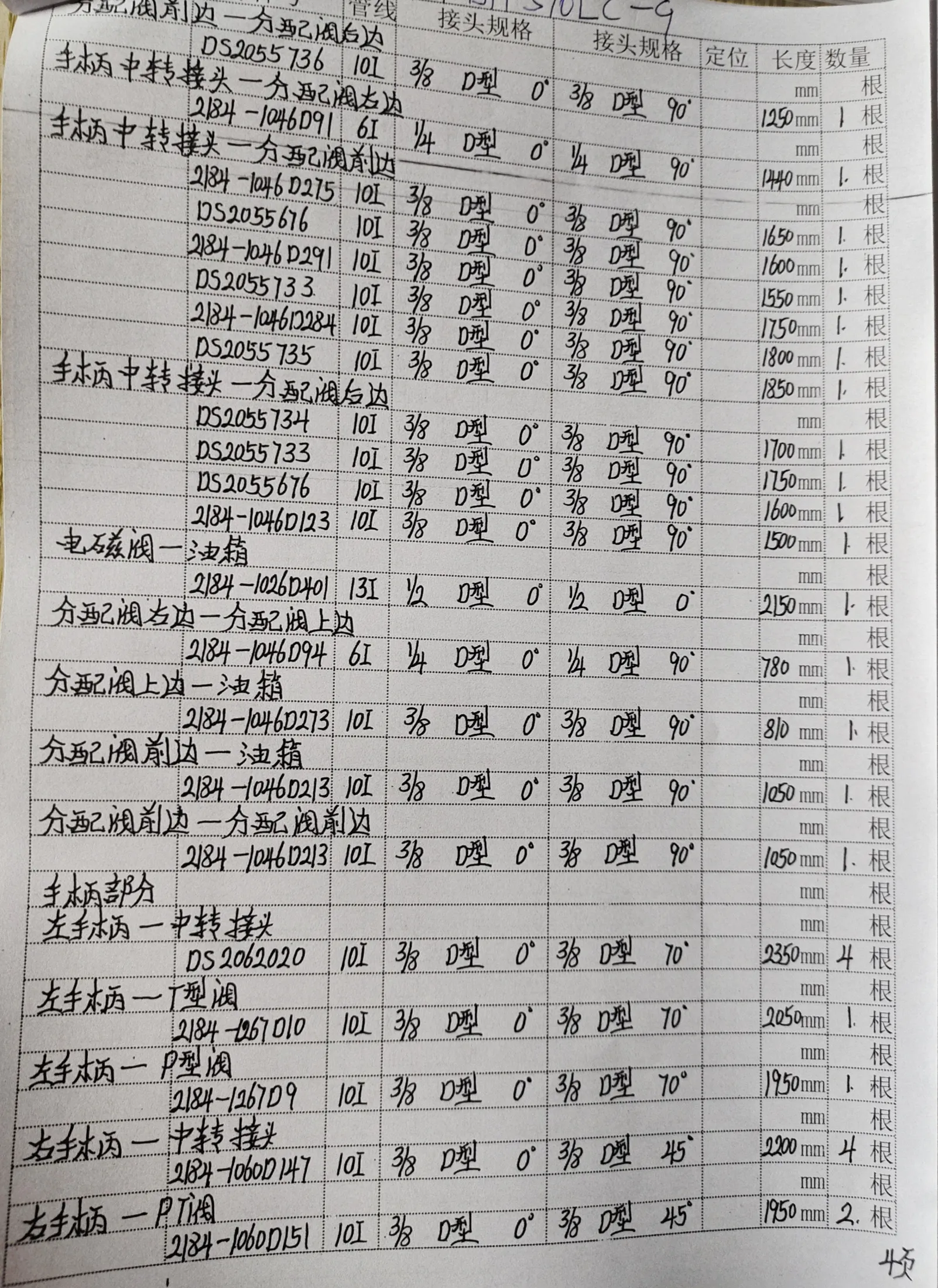

斗山 DH370LC-9液压胶管零件号及记录长度— 技术员笔记图像3共5张 — 已记录的胶管零件D52055739, DS2055650, DS2055739
笔记本图片3的5在此表上记录:D52055739—3,500毫米; DS2055650—3,400毫米; DS2055739—3,500毫米。

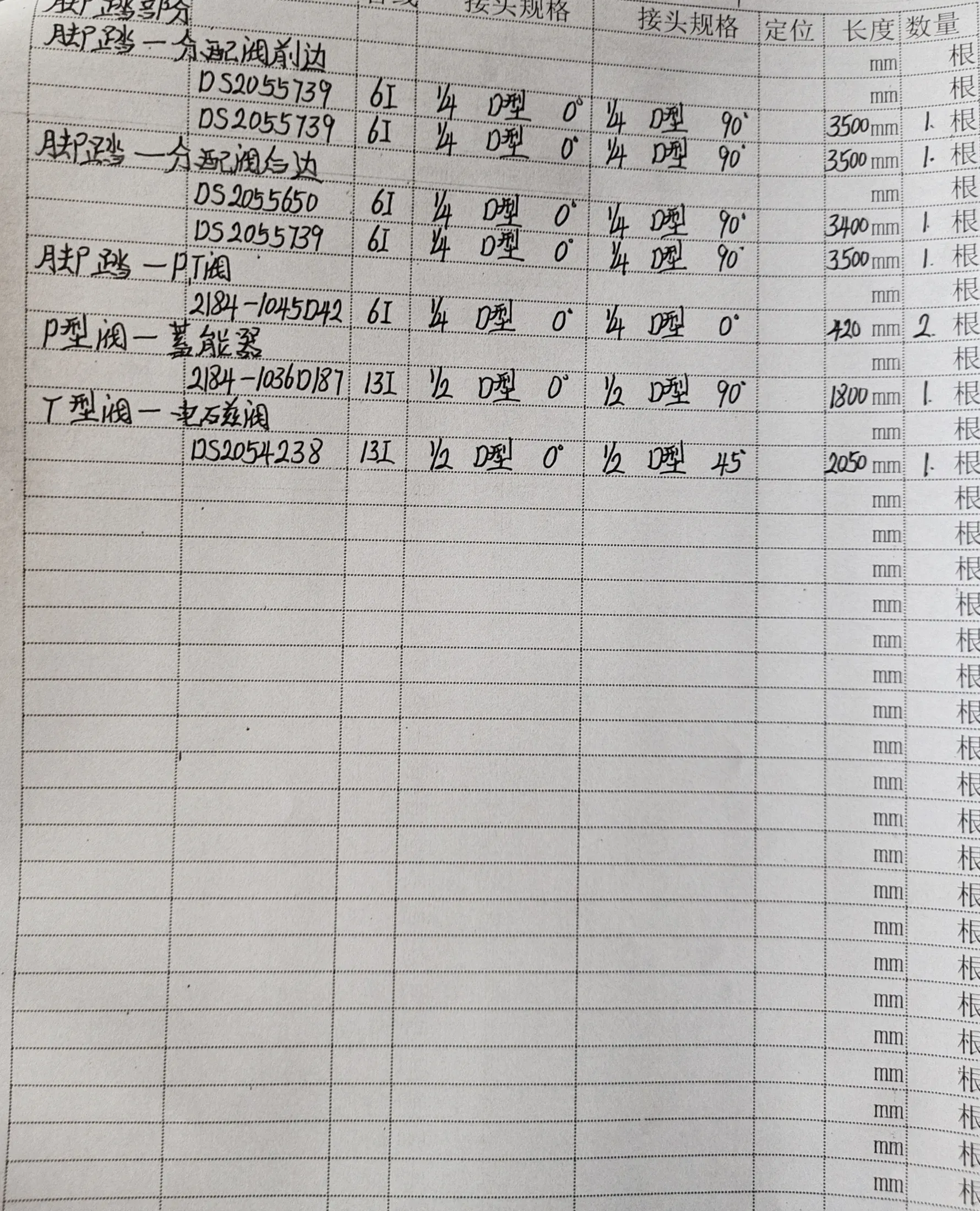

斗山 DH370LC-9液压胶管零件号及记录长度— 技术员笔记图像4共5张 — 已记录的胶管零件2184-1026D372
笔记本图片4的5在此表上记录:2184-1026D372—2,200毫米。

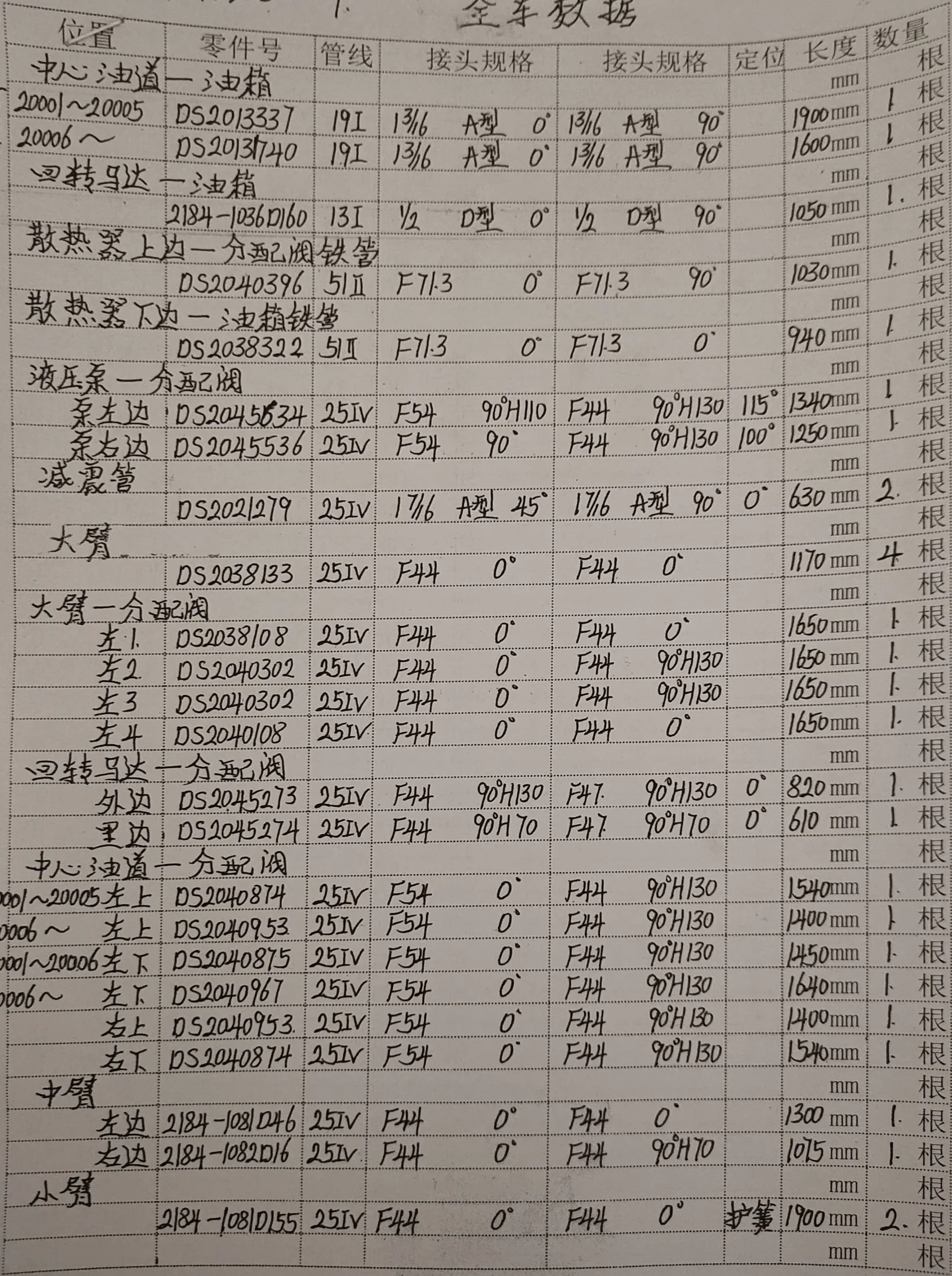

斗山 DH370LC-9液压胶管零件号及记录长度— 技术员笔记图像5共5张 — 已记录的胶管零件2184-1036D16, D52040108, D52040396
笔记本图片5的5在此表上记录:2184-1036D16—1,050毫米; D52040108—1,650毫米; D52040396—1,030毫米; D52040953—1,400毫米; 以及7更多记录胶管。

门店指南

为斗山 DH370LC-9查找正确的液压胶管

从设备和路线开始

对于斗山 DH370LC-9,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 2184-1036D43550 mm · 13I · 蓄能器—回油铁管
  • DS20408741,540 mm · 25IV · 中心油道—分配阀(左上)
  • 2184-1267D102,050 mm · 10I · 左手柄—T型阀

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了斗山 DH370LC-9?

当前发布的数据覆盖13系统和74胶管记录。具有更多列出记录的系统包括:手柄(14胶管), 回转接头(9胶管), 液压泵(9胶管), 动臂总成(8胶管), 电磁阀(8胶管), 液压系统(7胶管)。

斗山 DH370LC-9的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为400–3,500 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是斗山 DH370LC-9常用的?

当前已发布记录中最常见的原始规格是:10I(21记录), 25IV(20记录), 6I(20记录), 13I(8记录), 19I(2记录)。请核对规格以及长度、压力和接头细节。

我如何识别斗山 DH370LC-9的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:2184-1036D43:左1/2英寸 D型 0°;右1/2英寸 D型 90°; DS2040874:左F54 法兰 0°;右F44 法兰 90°H130; 2184-1267D10:左3/8英寸 D型 0°;右3/8英寸 D型 70°。打开具体零件号或管号记录;不要仅根据外观交换两端。
