液压线路维修数据

斗山 DH500LC-7胶管长度及接头数据

覆盖详情
胶管记录
89记录
完整参数
89记录
液压系统
13系统
长度范围
300–3,600 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
斗山DH500LC-7回转马达2184-1060D521,100 mm1/4英寸 D型 0°1/4英寸 D型 45°查看详情
斗山DH500LC-7回转接头2184-1197D441,800 mm1 3/16英寸 A型 0°1 3/16英寸 A型 90°查看详情
斗山DH500LC-7散热器DS2045292740 mmF71.4 法兰 90°F71.4 法兰 90°查看详情
斗山DH500LC-7回转马达2184-1036D1861,020 mm1寸 D型 0°1寸 D型 90°查看详情
斗山DH500LC-7液压油箱DS20542372,650 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DH500LC-7动臂总成DS20381562,250 mmF54 法兰 0°F54 法兰 0°查看详情
斗山DH500LC-7黄油管2184-1045D1281,080 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
斗山DH500LC-7回转接头DS20452701,400 mmF47.6 法兰 90°H130F47.6 法兰 90°H130查看详情
斗山DH500LC-7分配阀2184-1046D197300 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DH500LC-7散热器D20381581,000 mmF71.4 法兰 0°F71.4 法兰 90°查看详情
斗山DH500LC-7分配阀2184-1045D1901,200 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
斗山DH500LC-7中心油道2184-1045D2021,650 mm1/4″ D型 0°(手写接头规格)1/4″ D型 0°(手写接头规格)查看详情
斗山DH500LC-7回转马达2184-1026D145420 mm1/2英寸 D型 0°1/2英寸 D型 0°查看详情
斗山DH500LC-7分配阀DS20557341,700 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DH500LC-7分配阀2184-1046D206550 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DH500LC-7分配阀2184-1061D951,300 mm3/8英寸 D型 90°3/8英寸 D型 90°查看详情
斗山DH500LC-7散热器DS2039252970 mmF71.4 法兰 0°F71.4 法兰 45°查看详情
斗山DH500LC-7电磁阀DS20542382,050 mm1/2英寸 D型 0°1/2英寸 D型 45°查看详情
斗山DH500LC-7分配阀2184-1045D2062,000 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
斗山DH500LC-7分配阀2184-1045D2481,200 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
斗山DH500LC-7分配阀DS20557321,900 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DH500LC-7分配阀DS20537371,550 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
斗山DH500LC-7动臂总成DS20403301,670 mmF54 法兰 0°F54 法兰 90°H145查看详情
斗山DH500LC-7电磁阀2184-1070D482,700 mm1/2英寸 D型 0°1/2英寸 D型 45°查看详情
斗山DH500LC-7黄油管2184-1045D953,600 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
斗山DH500LC-7动臂总成DS20403311,840 mmF54 法兰 0°F54 法兰 90°H145查看详情
斗山DH500LC-7回转马达2184-1124D191520 mmF47.6 法兰 90°F47.6 法兰 90°查看详情
斗山DH500LC-7回转马达2184-1045D42450 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
斗山DH500LC-7分配阀2184-1045D2431,700 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
斗山DH500LC-7回转接头2181-1197D441,800 mm1 3/16英寸 A型 0°1 3/16英寸 A型 90°查看详情
斗山DH500LC-7回转马达2184-1124D601,050 mmF38.1 法兰 90°F38.1 法兰 90°查看详情
斗山DH500LC-7液压泵2184-1036D141,420 mm1/2英寸 D型 0°1/2英寸 D型 90°查看详情
斗山DH500LC-7回转接头DS20452691,350 mmF47.6 法兰 90°H130F47.6 法兰 90°H130查看详情
斗山DH500LC-7回转接头DS20452341,650 mmF47.6 法兰 90°H130F47.6 法兰 90°H70查看详情
斗山DH500LC-7回转接头DS20264431,350 mm1 7/16英寸 A型 90° H130F47.6 法兰 90° H130查看详情
斗山DH500LC-7回转接头2184-1036D232,800 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情

数字化数据和源表格

斗山 DH500LC-7胶管数据和原始手写表

该表是斗山 DH500LC-7车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
284-1036D18625I1,020毫米
2184-1036D141,420毫米
2184-1036D21850毫米
2184-1036D1471,000毫米
2184-1036D14711,000毫米
2184-1036D1871,800毫米
2184-1045D42450毫米
2184-1045D2021,650毫米
2184-1045D2061,550毫米
2184-1045DY13,600毫米
2184-1046D133625毫米
2184-1046D2941,300毫米
2184-1046D806I2,700毫米
2184-1060D1472,200毫米
2184-1098D772,700毫米
2184-1197D441,800毫米
2184-1267D91,950毫米
2184-1036034Z710毫米
2187-10601D321,665毫米
21841036D141,420毫米
21847045D2011,100毫米
21847045D2081,540毫米
21877036D11813I580毫米
D520557322,000毫米
DS2045261,350毫米
DS20264421,600毫米
DS20264431,350毫米
DS20264441,650毫米
DS20264451,400毫米
DS20381361,806毫米
DS20381581,000毫米
DS20381581,080毫米
DS20403211,120毫米
DS20403961,000毫米
DS20452391,600毫米
DS2045292140毫米
DS20557321,900毫米
DS20557341,900毫米
NO20121,300毫米
NO20002031111,450毫米
NOI11212,250毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

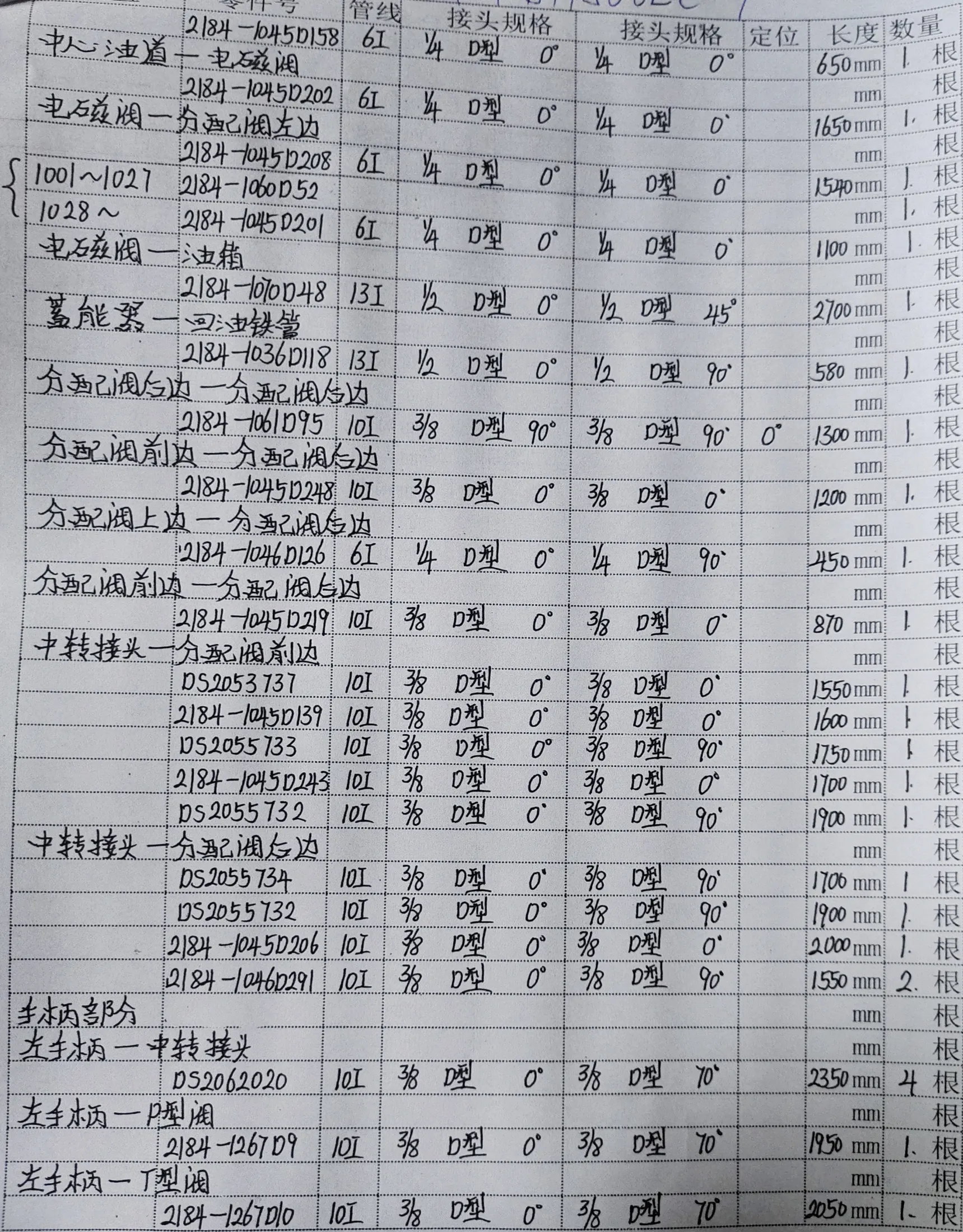

斗山 DH500LC-7液压胶管零件号及记录长度— 技术员笔记页4共5页 — 已记录的胶管零件2184-1045D206, 21847045D201, 21847045D208
笔记本第4页,共5页在此表上记录:2184-1045D206—1,550毫米; 21847045D201—1,100毫米; 21847045D208—1,540毫米; 21877036D11813I—580毫米; 以及3更多记录胶管。

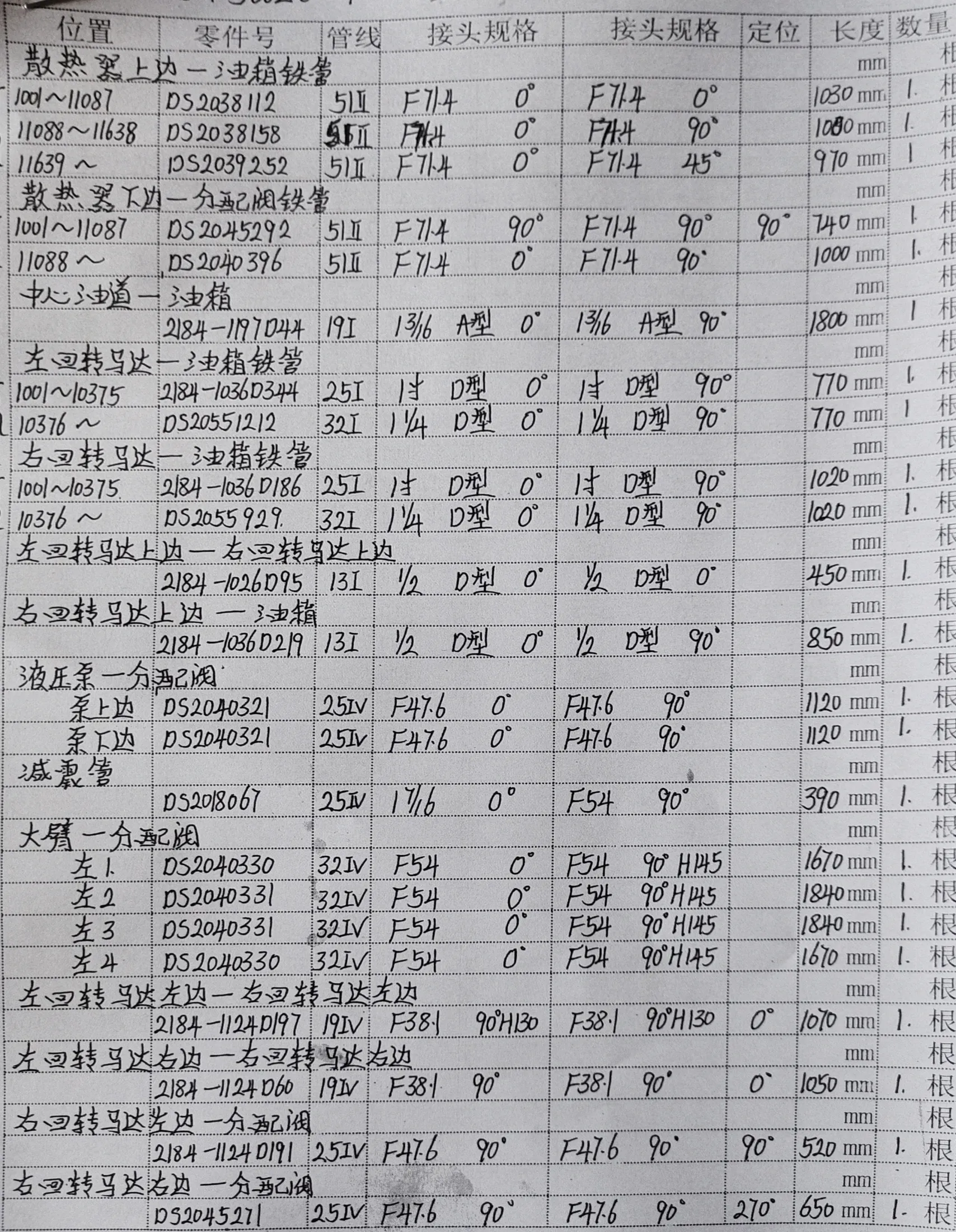

斗山 DH500LC-7液压胶管零件号及记录长度— 技术员笔记页1共5页 — 已记录的胶管零件2184-1036034Z, 2184-1036D21, 284-1036D18625I
笔记本第1页,共5页在此表上记录:2184-1036034Z—710毫米; 2184-1036D21—850毫米; 284-1036D18625I—1,020毫米; DS2038158—1,080毫米; 以及2更多记录胶管。

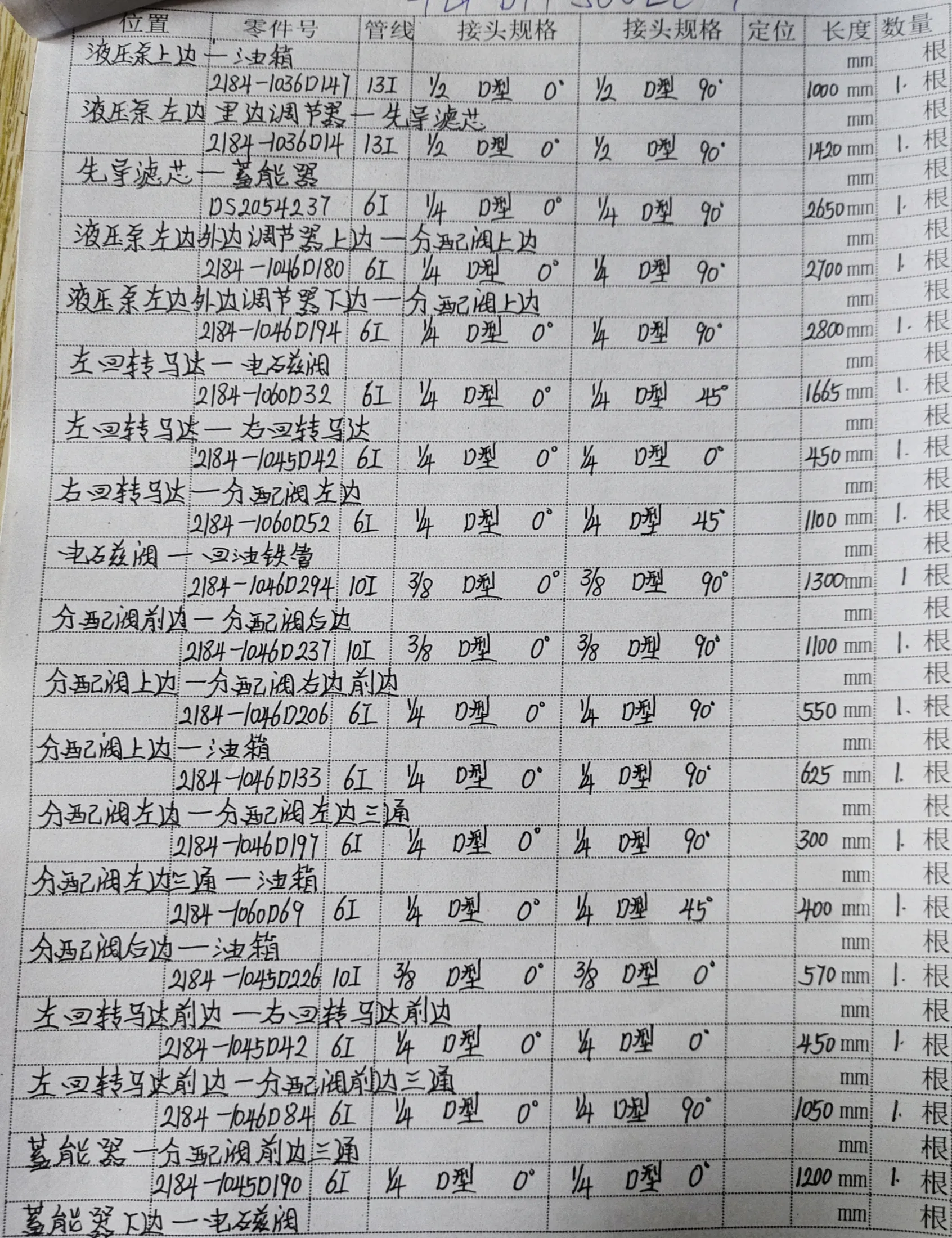

斗山 DH500LC-7液压胶管零件号及记录长度— 技术员笔记图像3共5张 — 已记录的胶管零件2184-1036D147, 2184-1046D294, 2184-1046D806I
笔记本图片3的5在此表上记录:2184-1036D147—11,000毫米; 2184-1046D294—1,300毫米; 2184-1046D806I—2,700毫米; 21841036D14—1,420毫米; 以及1更多记录胶管。

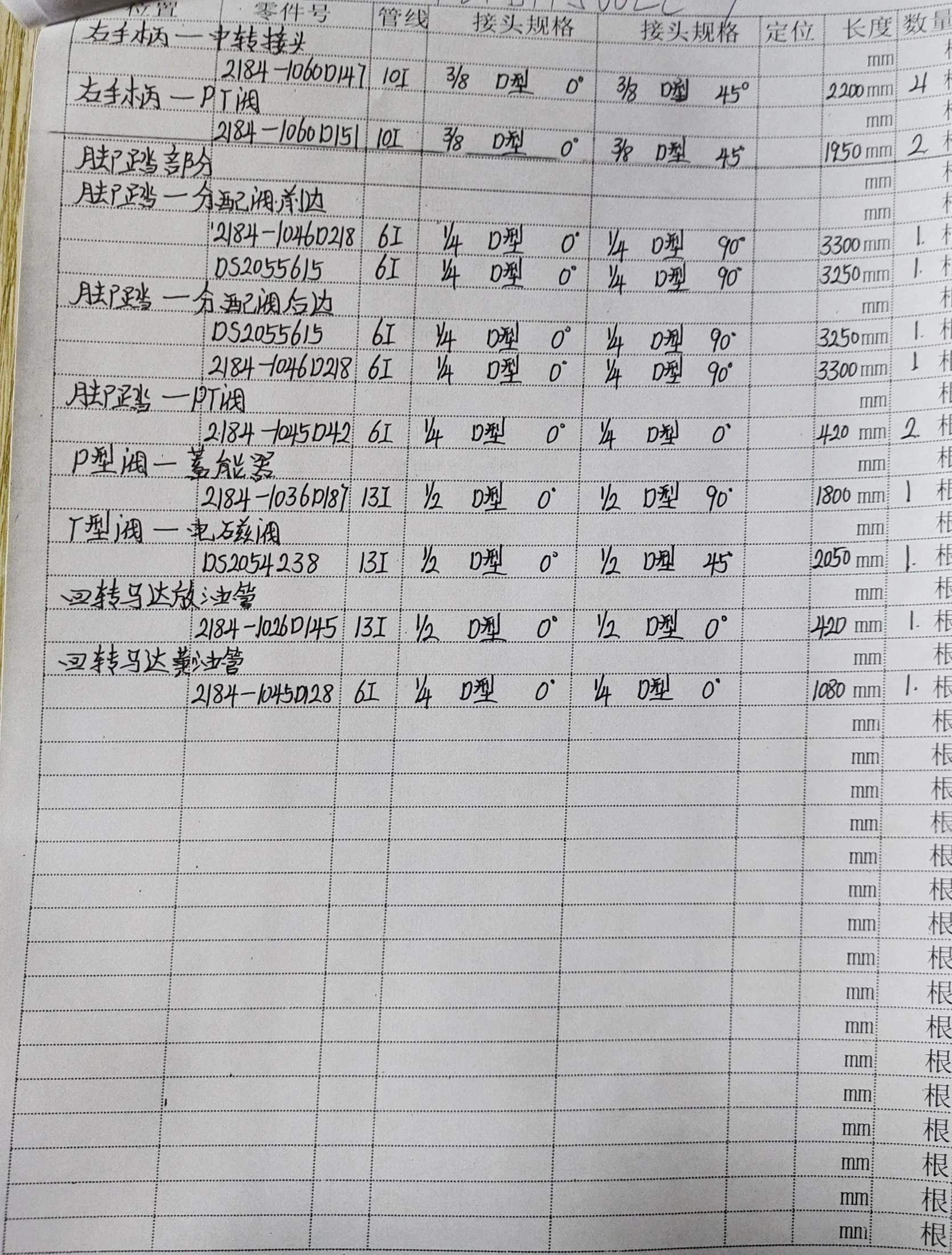

斗山 DH500LC-7液压胶管零件号及记录长度— 技术员笔记页5共5页
笔记本第5页,共5页
斗山 DH500LC-7液压胶管零件号及记录长度— 技术员笔记图像5共5张 — 已记录的胶管零件2184-1045DY1, DS2026442, DS2038136
笔记本图片5的5在此表上记录:2184-1045DY1—3,600毫米; DS2026442—1,600毫米; DS2038136—1,806毫米; DS2045239—1,600毫米; 以及4更多记录胶管。

门店指南

为斗山 DH500LC-7查找正确的液压胶管

从设备和路线开始

对于斗山 DH500LC-7,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 2184-1060D521,100 mm · 6I · 右回转马达—分配阀左边
  • 2184-1197D441,800 mm · 19I · 中心油道-油箱
  • DS2045292740 mm · 51II · 散热器下边—分配阀铁管

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了斗山 DH500LC-7?

当前发布的数据覆盖13系统和89胶管记录。具有更多列出记录的系统包括:分配阀(19胶管), 回转接头(13胶管), 回转马达(13胶管), 动臂总成(7胶管), 散热器(6胶管), 液压系统(6胶管)。

斗山 DH500LC-7的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为300–3,600 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是斗山 DH500LC-7常用的?

当前已发布记录中最常见的原始规格是:6I(23记录), 10I(20记录), 25IV(16记录), 13I(10记录), 32IV(6记录)。请核对规格以及长度、压力和接头细节。

我如何识别斗山 DH500LC-7的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:2184-1060D52:左1/4英寸 D型 0°;右1/4英寸 D型 45°; 2184-1197D44:左1 3/16英寸 A型 0°;右1 3/16英寸 A型 90°; DS2045292:左F71.4 法兰 90°;右F71.4 法兰 90°。打开具体零件号或管号记录;不要仅根据外观交换两端。
