液压线路维修数据

斗山 DX260LC胶管长度及接头数据

覆盖详情
胶管记录
104记录
完整参数
104记录
液压系统
12系统
长度范围
280–3,330 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
斗山DX260LC液压系统DS20932251,710 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DX260LC回转马达DS2012710850 mm13/16英寸 A型 0°13/16英寸 A型 45°查看详情
斗山DX260LC手柄DS20931531,530 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DX260LC液压系统DS201315441,420 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC先导系统DS2093200520 mm1/4″ D型 0°(手写接头规格)1/4″ D型 90°(手写接头规格)查看详情
斗山DX260LC手柄DS20138791,350 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC液压泵DS2012697620 mm13/16英寸 A型 0°13/16英寸 A型 45°查看详情
斗山DX260LC散热器DS2038312855 mmF71.3 法兰 0°F71.3 法兰 0°查看详情
斗山DX260LC液压泵DS201315643,330 mm9/16英寸 A型 0°9/16英寸 A型 90°查看详情
斗山DX260LC液压系统DS20126981,840 mm13/16英寸 A型 0°13/16英寸 A型 45°查看详情
斗山DX260LC踏板DS201316943,030 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC回转接头DS20185091,330 mm1 3/16英寸 A型 0°F44 法兰 90° H70查看详情
斗山DX260LC液压泵DS20930473,200 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DX260LC回转接头DS20185081,290 mm1 3/16英寸 A型 0°F44 法兰 90° H70查看详情
斗山DX260LC回转接头DS20261741,460 mm1 3/16英寸 A型 90°F44 法兰 90° H130查看详情
斗山DX260LC液压泵DS20383141,400 mmF47.6 法兰 0°F47.6 法兰 0°查看详情
斗山DX260LC手柄DS20950031,950 mm3/8英寸 D型 0°3/8英寸 D型 70°查看详情
斗山DX260LC液压系统DS20135811,610 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC回转马达DS2045623760 mmF44 法兰 90°H110F44 法兰 90°H130查看详情
斗山DX260LC手柄DS21130021,750 mm11/16英寸 A型 0°11/16英寸 A型 70°查看详情
斗山DX260LC回转接头DS20262611,320 mm1 3/16英寸 A型 90°F44 法兰 90° H70查看详情
斗山DX260LC分配阀DS2011745660 mm9/16英寸 A型 0°9/16英寸 A型 0°查看详情
斗山DX260LC电磁阀DS20931011,530 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DX260LC液压泵DS20119621,200 mm1 3/16英寸 A型 0°1 3/16英寸 A型 0°查看详情
斗山DX260LC电磁阀DS2013494900 mm9/16英寸 A型 0°9/16英寸 A型 90°查看详情
斗山DX260LC回转马达DS2054248820 mm1/2英寸 D型 0°1/2英寸 D型 45°查看详情
斗山DX260LC液压系统DS20932471,380 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DX260LC手柄DS20932431,430 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DX260LC手柄DS20930581,270 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
斗山DX260LC分配阀DS20138101,000 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC液压泵DS2054446620 mm1/2英寸 D型 0°1/2英寸 D型 45°查看详情
斗山DX260LC液压系统DS20932421,590 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
斗山DX260LC液压系统DS201315011,750 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC分配阀DS2094046650 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
斗山DX260LC手柄DS21130011,800 mm11/16英寸 A型 0°11/16英寸 A型 70°查看详情
斗山DX260LC回转接头DS20185111,430 mm1 3/16英寸 A型 0°F44 法兰 90° H130查看详情

数字化数据和源表格

斗山 DX260LC胶管数据和原始手写表

该表是斗山 DX260LC车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
222721K71,360毫米
20002720F1,400毫米
20008200DS20930581,270毫米
200092085Z2,800毫米
5200022120XL1,330毫米
D0520950031,950毫米
D52011745660毫米
D52011924420毫米
D520262611,320毫米
D520931531,530毫米
D520932471,420毫米
D52093251280毫米
D520932823,030毫米
D52094046650毫米
DS23003950毫米
DS201002375毫米
DS2010101,020毫米
DS2019621,200毫米
DS202697620毫米
DS202710850毫米
DS2031381,450毫米
DS2034221,540毫米
DS203465600毫米
DS2035441,520毫米
DS203721520毫米
DS20110081,780毫米
DS20119621,200毫米
DS2013494900毫米
DS2013527470毫米
DS20170462,350毫米
DS20170872,440毫米
DS20185081,290毫米
DS20185091,330毫米
DS20185101,400毫米
DS20185111,430毫米
DS20261741,460毫米
DS20261761,430毫米
DS20261761,130毫米
DS20262601,360毫米
DS20262611,320毫米
DS2031572100毫米
DS2038282800毫米
DS2038312855毫米
DS20409281,460毫米
DS2054248820毫米
DS20542511,840毫米
DS2055948475毫米
DS20930631,550毫米
DS2093200520毫米
DS20932251,750毫米
DS20932461,400毫米
DS2093249900毫米
DS2093250590毫米
DS2094048360毫米
DS20950021,750毫米
DS20950031,950毫米
DS20950031,800毫米
DS20950042,000毫米
DS21130021,750毫米
DS201311561,925毫米
F1BD520383131,150毫米
FITD520456241,550毫米
HID520383141,400毫米
HITD52045623760毫米
OS2093200520毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

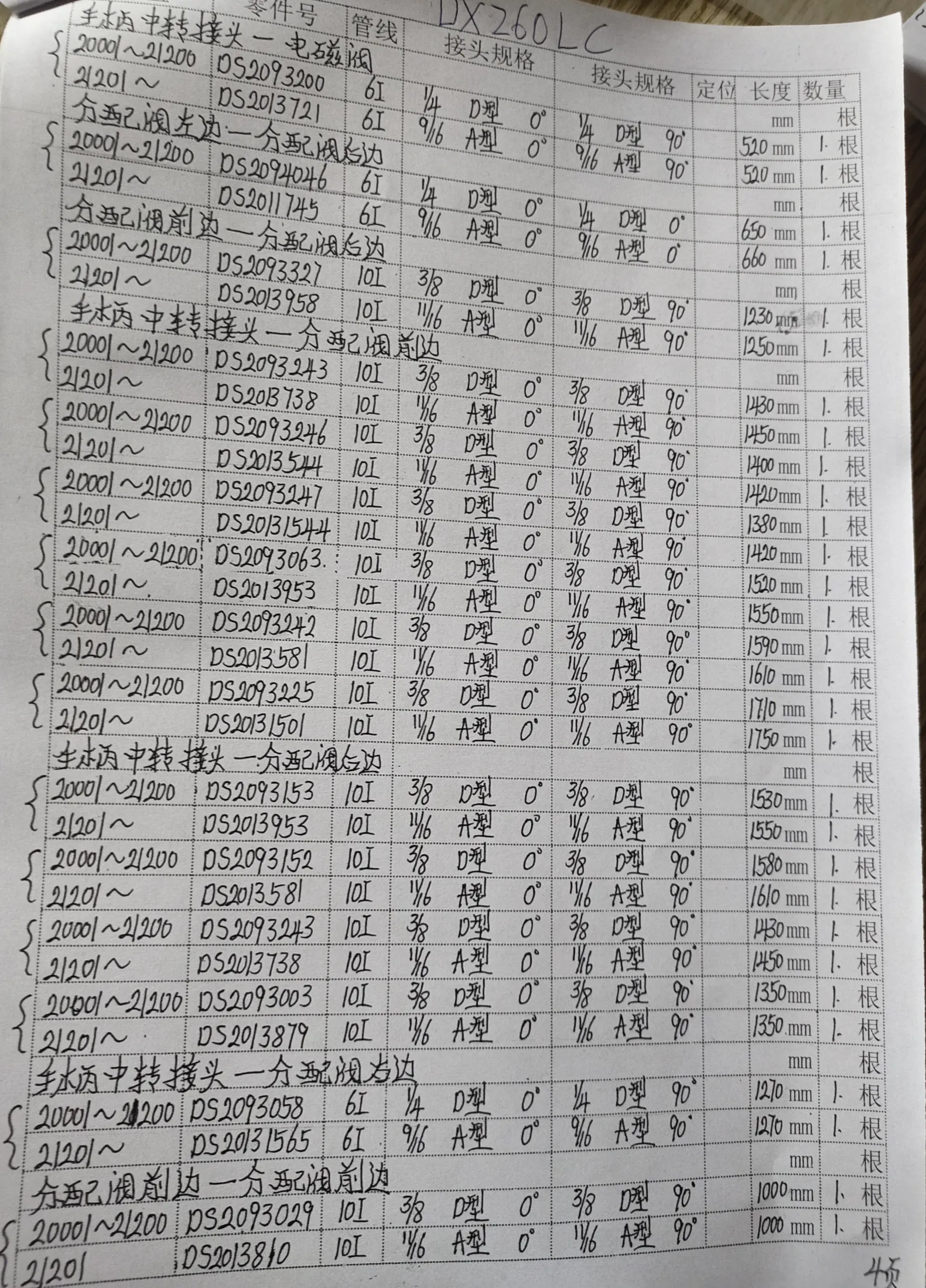

斗山 DX260LC液压胶管零件号及记录长度— 技术员笔记页4共5页 — 已记录的胶管零件20008200DS2093058, D52011745, D52093153
笔记本第4页,共5页在此表上记录:20008200DS2093058—1,270毫米; D52011745—660毫米; D52093153—1,530毫米; D52093247—1,420毫米; 以及8更多记录胶管。

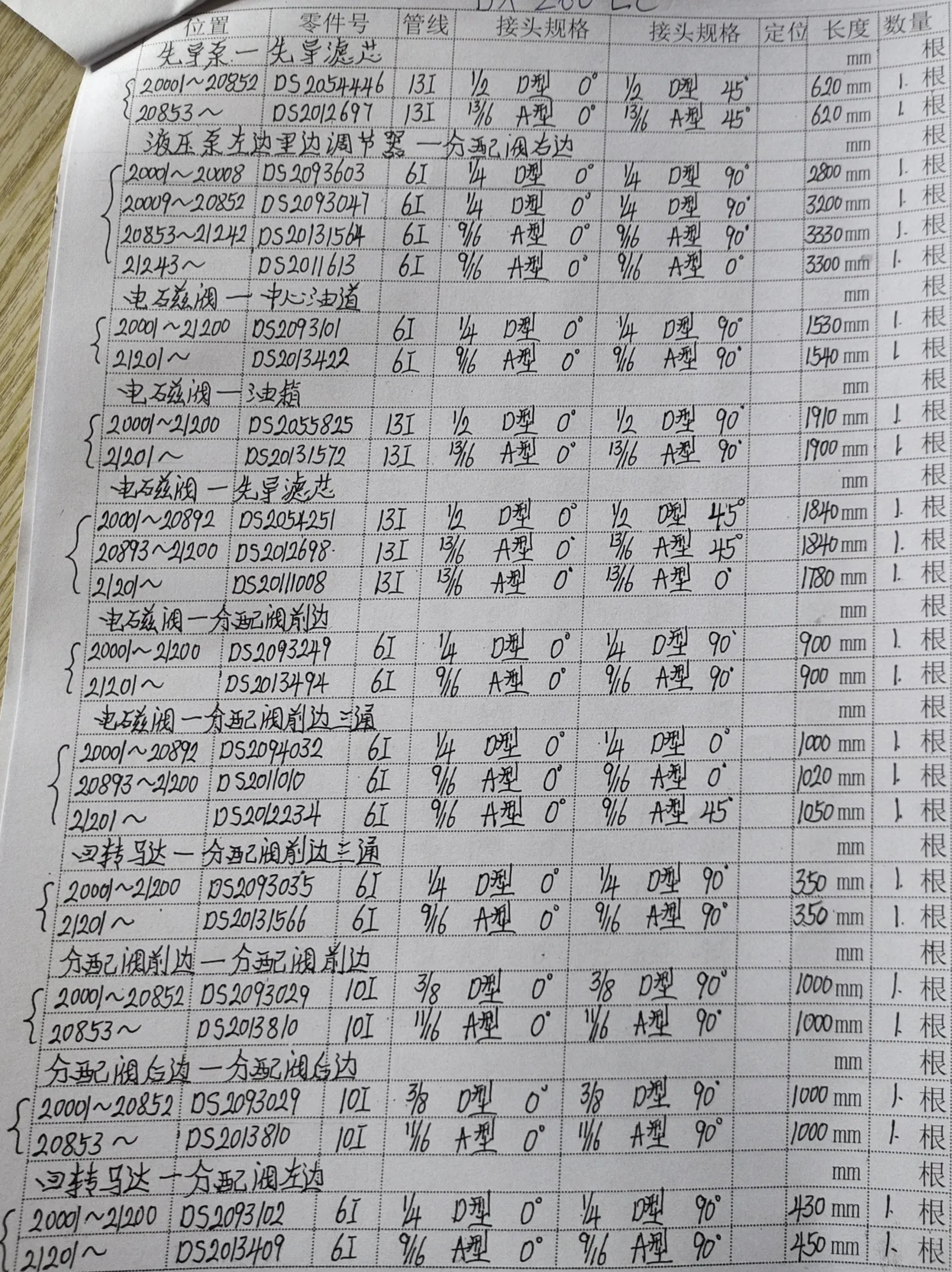

斗山 DX260LC液压胶管零件号及记录长度— 技术员笔记图像2共5张 — 已记录的胶管零件200092085Z, DS201010, DS2011008
笔记本图片2的5在此表上记录:200092085Z—2,800毫米; DS201010—1,020毫米; DS2011008—1,780毫米; DS2013494—900毫米; 以及5更多记录胶管。

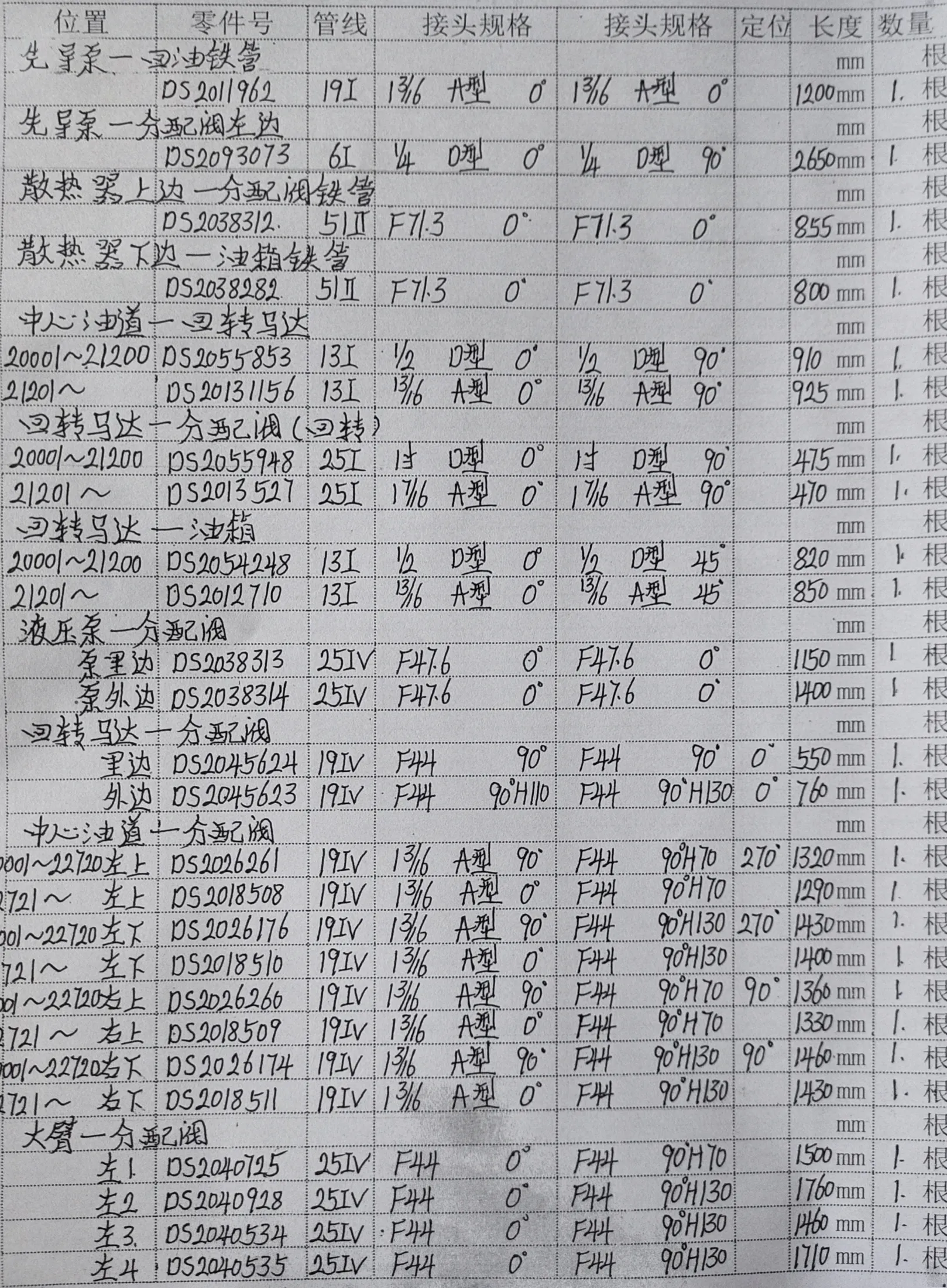

斗山 DX260LC液压胶管零件号及记录长度— 技术员笔记页1共5页 — 已记录的胶管零件20002720F, 222721K7, 5200022120XL
笔记本第1页,共5页在此表上记录:20002720F—1,400毫米; 222721K7—1,360毫米; 5200022120XL—1,330毫米; D52026261—1,320毫米; 以及15更多记录胶管。

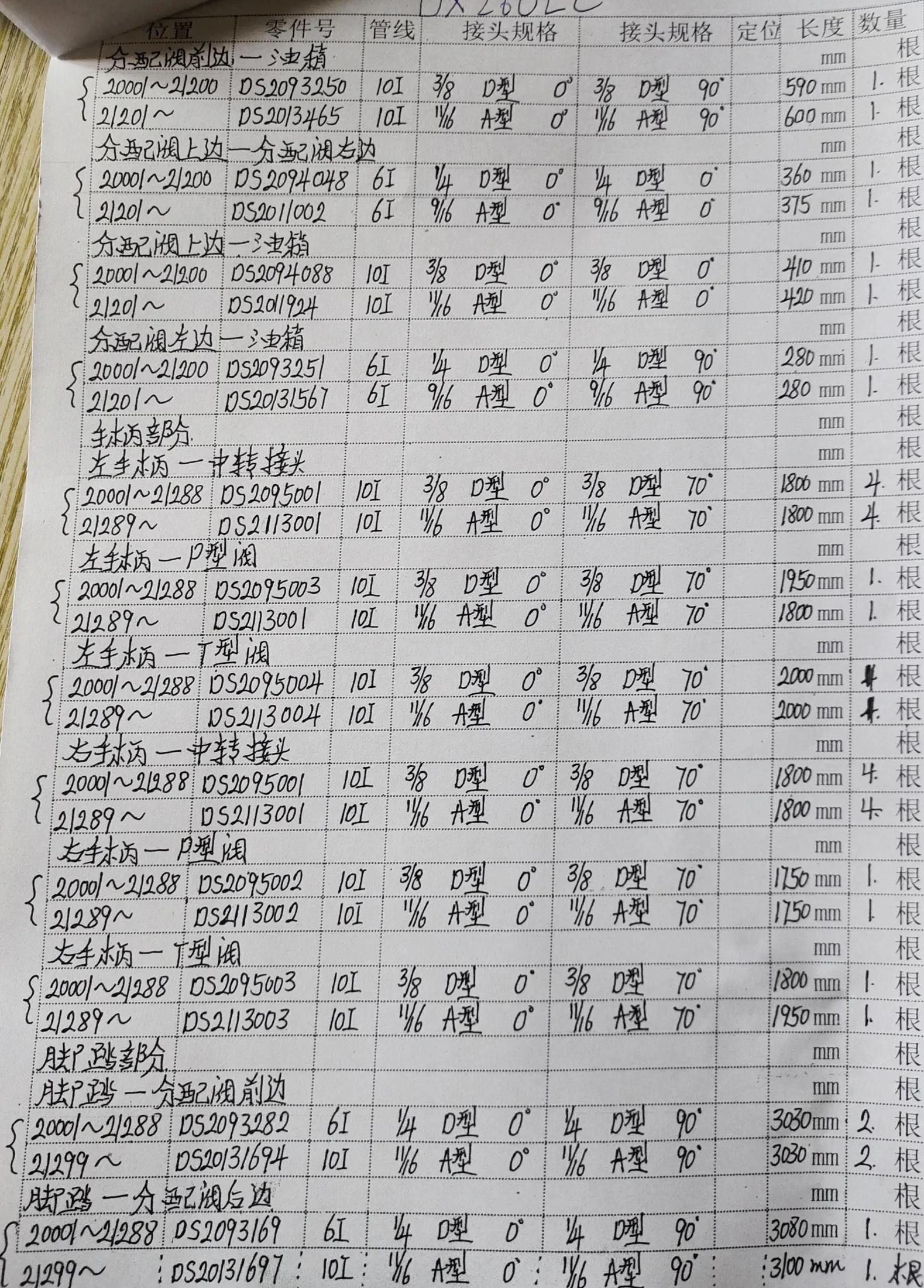

斗山 DX260LC液压胶管零件号及记录长度— 技术员笔记页2共5页
笔记本第2页,共5页

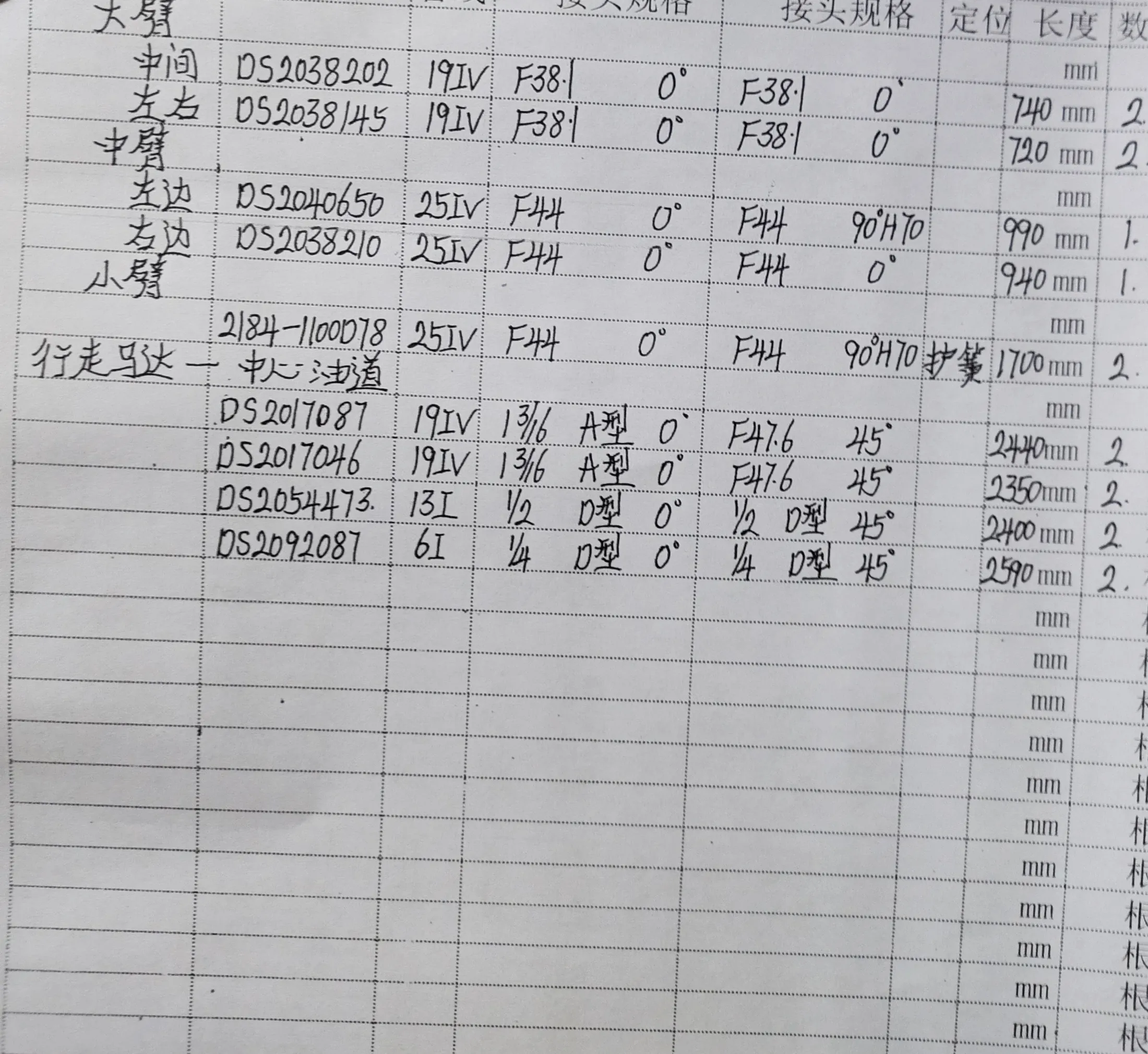

斗山 DX260LC液压胶管零件号及记录长度— 技术员笔记图像5共5张 — 已记录的胶管零件D052095003, D52011924, D52093251
笔记本图片5的5在此表上记录:D052095003—1,950毫米; D52011924—420毫米; D52093251—280毫米; D52093282—3,030毫米; 以及8更多记录胶管。
