液压线路维修数据

斗山 DX260LC-9C胶管长度及接头数据

覆盖详情
胶管记录
91记录
完整参数
91记录
液压系统
12系统
长度范围
280–3,700 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
斗山DX260LC-9C分配阀DS2144004350 mm9/16英寸 A型 0°9/16英寸 A型 0°查看详情
斗山DX260LC-9C回转接头DS21200872,890 mm9/16英寸 A型 0°9/16英寸 A型 45°查看详情
斗山DX260LC-9C动臂总成DS2038430720 mmF41.3 法兰 0°F41.3 法兰 0°查看详情
斗山DX260LC-9C液压泵DS2012688420 mm13/16英寸 A型 0°13/16英寸 A型 45°查看详情
斗山DX260LC-9C手柄DS21212281,570 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC-9C回转接头DS20263061,430 mm1 3/16英寸 A型 90°F44 法兰 90° H130查看详情
斗山DX260LC-9C手柄DS21130591,670 mm11/16英寸 A型 0°11/16英寸 A型 75°查看详情
斗山DX260LC-9C手柄DS21131012,090 mm11/16英寸 A型 0°11/16英寸 A型 75°查看详情
斗山DX260LC-9C分配阀DS2121026850 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC-9C回转接头DS20184472,280 mm1 3/16英寸 A型 0°F47.6 法兰 90° H70查看详情
斗山DX260LC-9C液压泵DS204011471,150 mmF47.6 法兰 0°F47.6 法兰 90°查看详情
斗山DX260LC-9C液压泵DS20215851,480 mm13/16英寸 A型 45°13/16英寸 A型 90°查看详情
斗山DX260LC-9C液压泵DS21191312,290 mm9/16英寸 A型 0°9/16英寸 A型 0°查看详情
斗山DX260LC-9C液压泵D960221,720 mmF47.6 法兰 15°F47.6 法兰 90°H130查看详情
斗山DX260LC-9C手柄DS21130051,700 mm11/16英寸 A型 0°11/16英寸 A型 75°查看详情
斗山DX260LC-9C分配阀DS21211901,210 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC-9C黄油管DS205311052,910 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
斗山DX260LC-9C动臂总成DS204011511,550 mmF47.6 法兰 0°F44 法兰 90°H130查看详情
斗山DX260LC-9C黄油管DS2053834950 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
斗山DX260LC-9C行走马达DS20210672,310 mm13/16″ A型 0°(手写接头规格)13/16″ A型 45°(手写接头规格)查看详情
斗山DX260LC-9C手柄DS21130031,950 mm11/16英寸 A型 0°11/16英寸 A型 75°查看详情
斗山DX260LC-9C分配阀DS2119069490 mm11/16英寸 A型 0°11/16英寸 A型 0°查看详情
斗山DX260LC-9C动臂总成DS204011491,540 mmF47.6 法兰 0°F44 法兰 90°H130查看详情
斗山DX260LC-9C动臂总成DS2038324740 mmF41.3 法兰 0°F41.3 法兰 0°查看详情
斗山DX260LC-9C电磁阀DS201210311,850 mm13/16英寸 A型 0°13/16英寸 A型 45°查看详情
斗山DX260LC-9C电磁阀DS21211171,770 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC-9C液压泵DS2012906800 mm1 3/16英寸 A型 0°1 3/16英寸 A型 45°查看详情
斗山DX260LC-9C回转接头DS20185261,320 mm1 3/16英寸 A型 0°F44 法兰 90° H70查看详情
斗山DX260LC-9C液压泵DS20111057920 mm1 3/16″ A型 0°(手写接头规格)1 3/16″ A型 0°(手写接头规格)查看详情
斗山DX260LC-9C分配阀DS2143066370 mm9/16英寸 A型 0°9/16英寸 A型 90°查看详情
斗山DX260LC-9C黄油管2184-1045D1472,250 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
斗山DX260LC-9C手柄DS21211881,420 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC-9C动臂总成DS20408841,660 mmF47.6 法兰 0°F47.6 法兰 90°H70查看详情
斗山DX260LC-9C手柄DS21212671,590 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
斗山DX260LC-9C电磁阀DS20124241,750 mm13/16英寸 A型 0°13/16英寸 A型 45°查看详情
斗山DX260LC-9C液压系统DS2143068780 mm9/16英寸 A型 0°9/16英寸 A型 90°查看详情

数字化数据和源表格

斗山 DX260LC-9C胶管数据和原始手写表

该表是斗山 DX260LC-9C车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
2184-1045D165900毫米
D5221081,620毫米
D5223691,950毫米
D52012906800毫米
D520184472,280毫米
D520263061,430毫米
D52054609590毫米
D52119069490毫米
D520131989870毫米
DS202031,850毫米
DS211932,290毫米
DS22026850毫米
DS220603,220毫米
DS221401,670毫米
DS221481,740毫米
DS222671,760毫米
DS223021,530毫米
DS2025851,480毫米
DS220031630毫米
DS2200872,890毫米
DS2200931,420毫米
DS2400152,270毫米
DS243060450毫米
DS243068780毫米
DS2012688420毫米
DS20127241,750毫米
DS2012906800毫米
DS2018389420毫米
DS2018389650毫米
DS2018392650毫米
DS20184472,280毫米
DS20184482,380毫米
DS20185171,400毫米
DS20185181,380毫米
DS20185211,280毫米
DS20185211,380毫米
DS20185261,320毫米
DS20185261,400毫米
DS20210672,310毫米
DS20263061,430毫米
DS20263071,300毫米
DS20263081,400毫米
DS20263081,360毫米
DS20263581,360毫米
DS2038430720毫米
DS2054446620毫米
DS20545101,080毫米
DS2054609590毫米
DS20960221,720毫米
DS21130042,000毫米
DS21130051,820毫米
DS21130561,870毫米
DS2119093400毫米
DS21200872,890毫米
DS21212281,570毫米
DS2143060450毫米
DS20111057920毫米
DS20111257920毫米
DS204010161,750毫米
DS204011511,790毫米
DS2053109812,380毫米
DS205311052,250毫米
ITD5204011471,150毫米
NO2000200021,300毫米

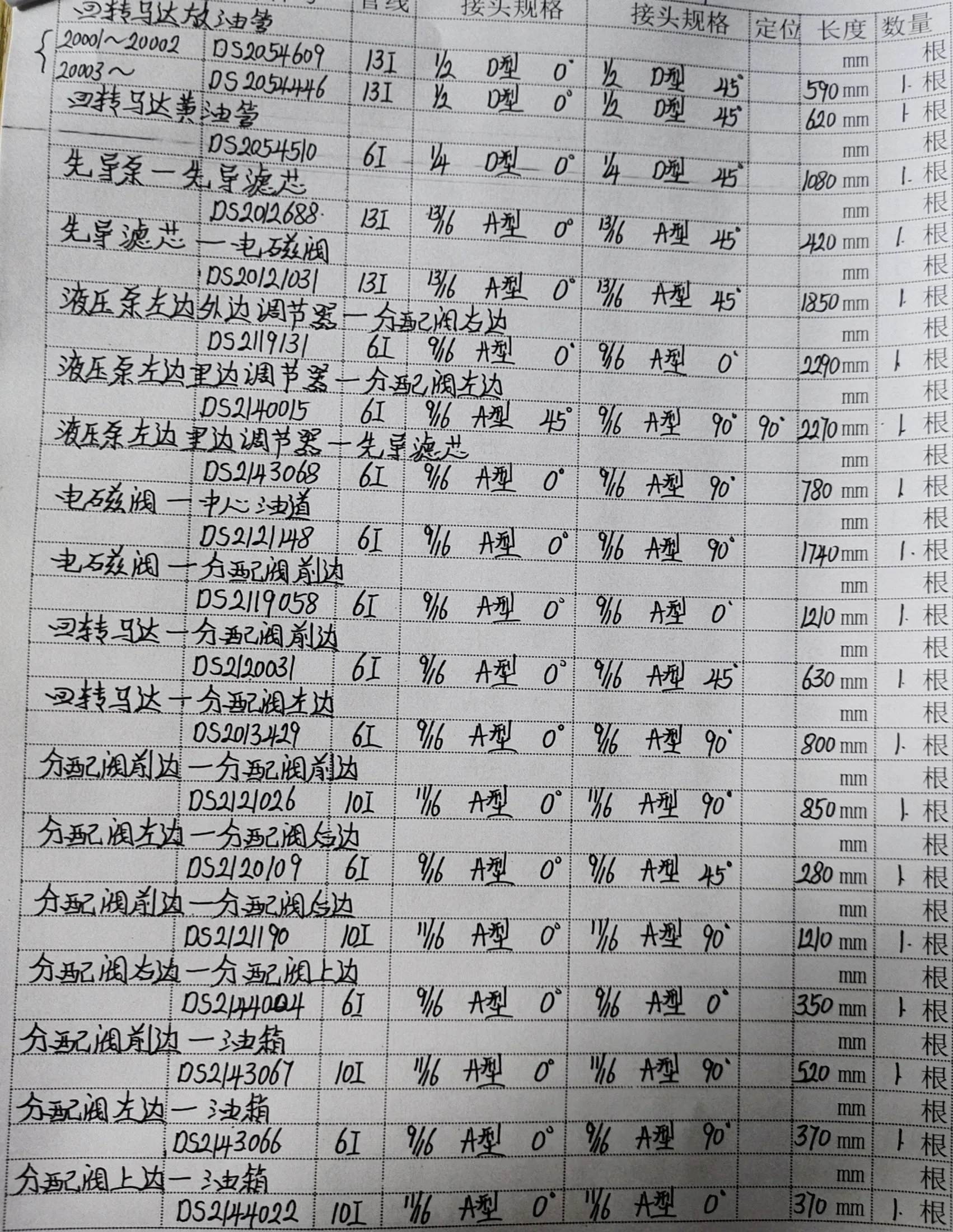

原始手写表格

完整页面按原比例显示,且不裁剪。

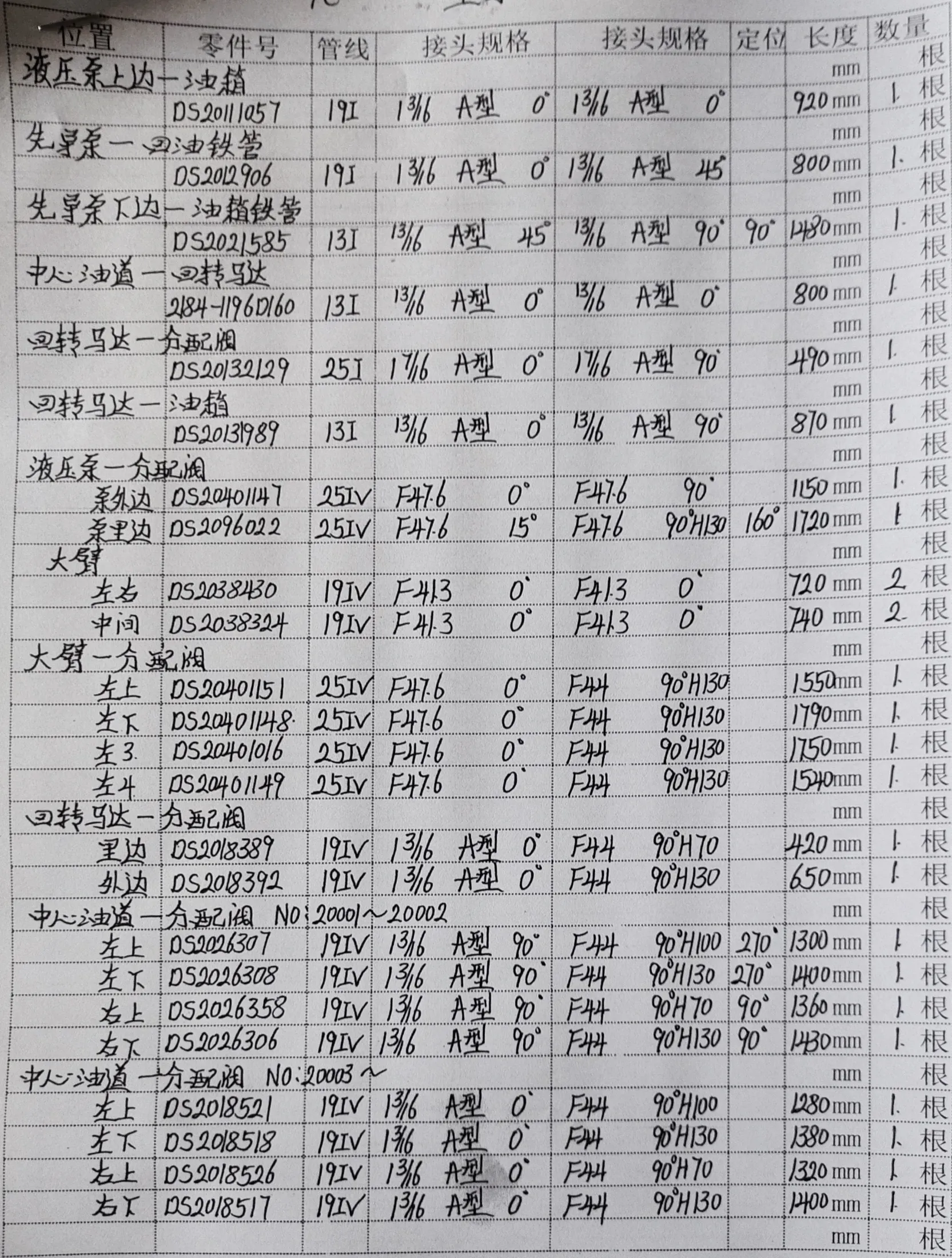

斗山 DX260LC-9C液压胶管零件号及记录长度— 技术员笔记图像1共5张 — 已记录的胶管零件D52054609, DS2012688, DS20203
笔记本图片1的5在此表上记录:D52054609—590毫米; DS2012688—420毫米; DS20203—1,850毫米; DS2054446—620毫米; 以及7更多记录胶管。

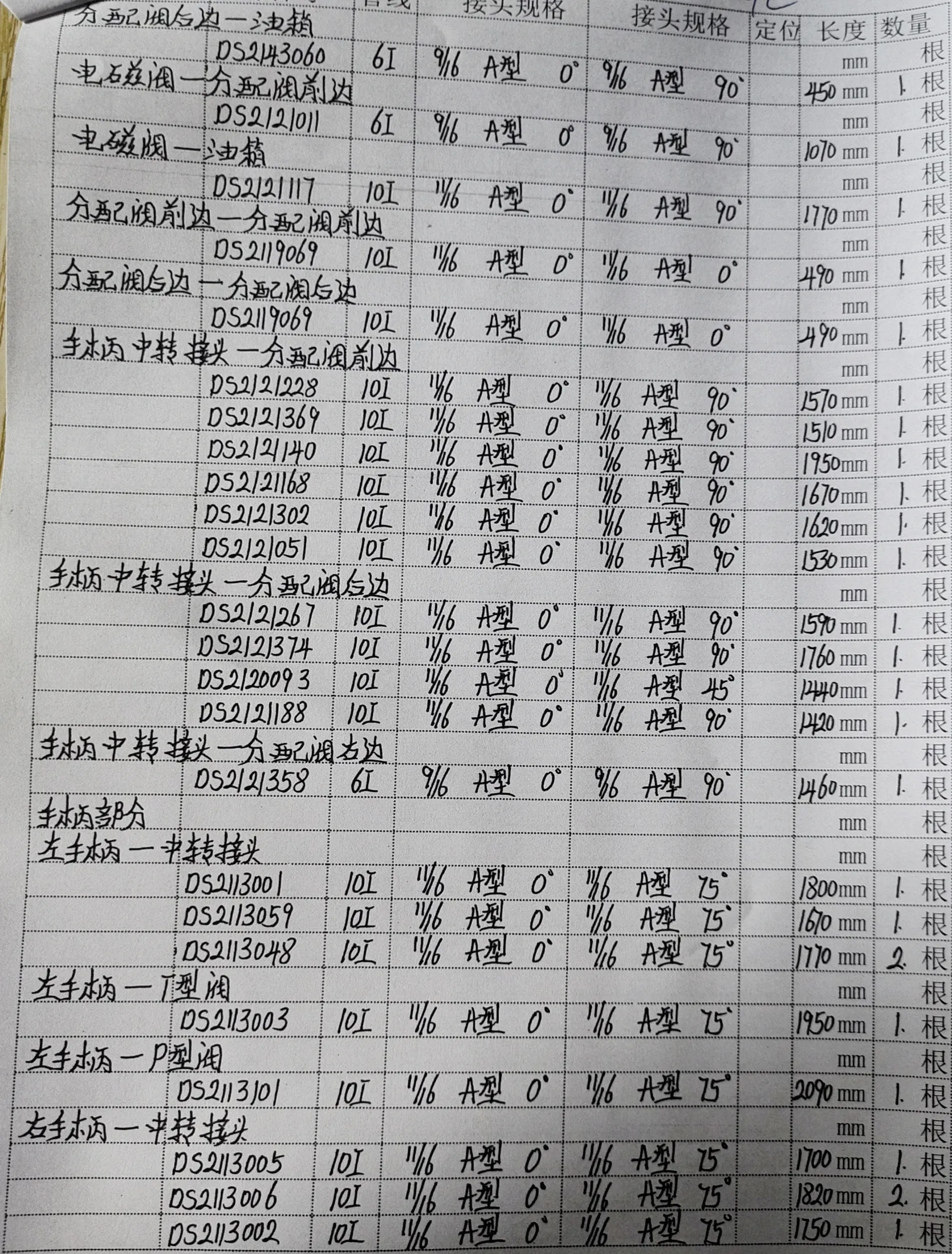

斗山 DX260LC-9C液压胶管零件号及记录长度— 技术员笔记页4共5页 — 已记录的胶管零件D52119069, D522108, D522369
笔记本第4页,共5页在此表上记录:D52119069—490毫米; D522108—1,620毫米; D522369—1,950毫米; DS2113005—1,820毫米; 以及5更多记录胶管。

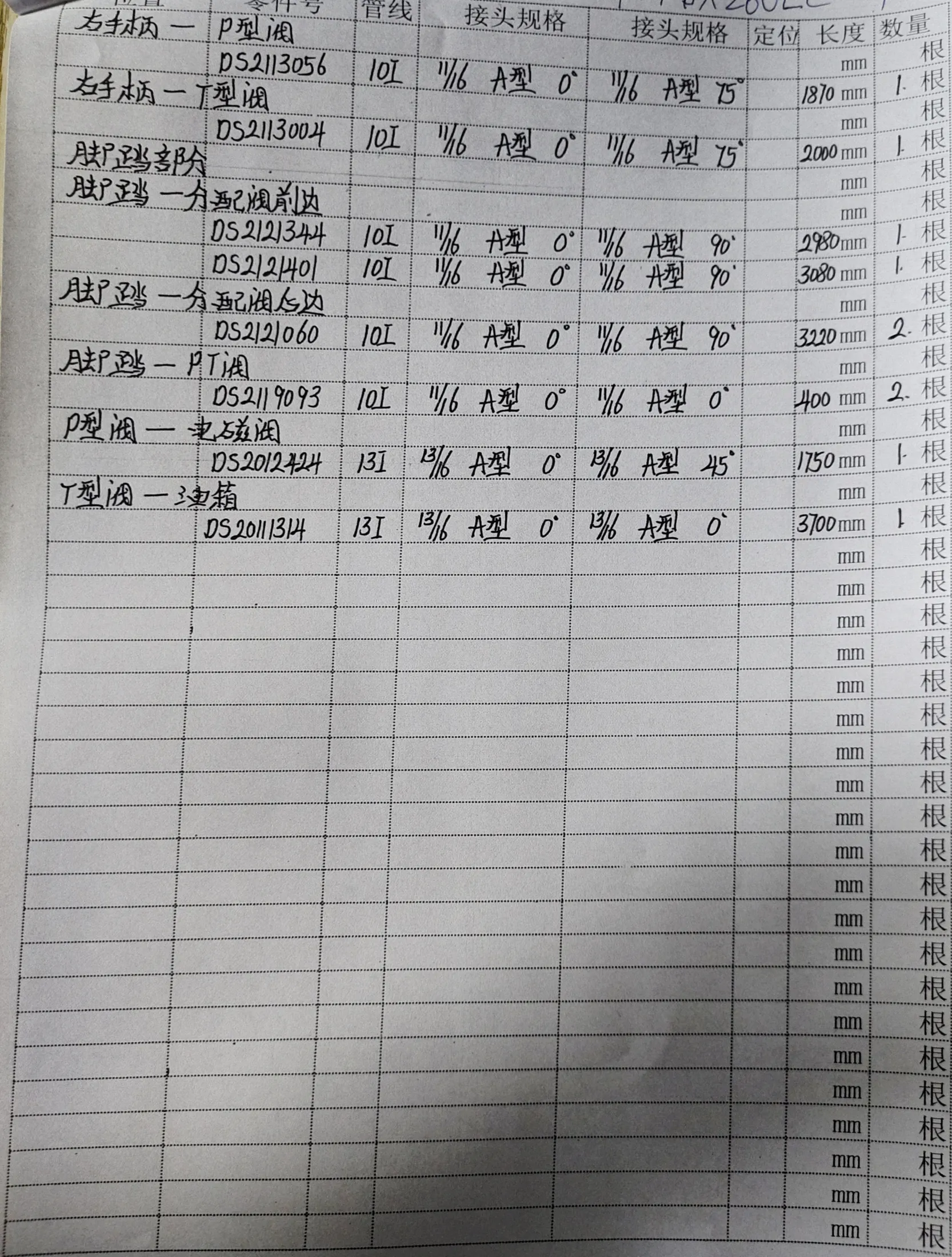

斗山 DX260LC-9C液压胶管零件号及记录长度— 技术员笔记页5共5页 — 已记录的胶管零件DS2012724, DS2113004, DS2113056
笔记本第5页,共5页在此表上记录:DS2012724—1,750毫米; DS2113004—2,000毫米; DS2113056—1,870毫米; DS2119093—400毫米; 以及1更多记录胶管。

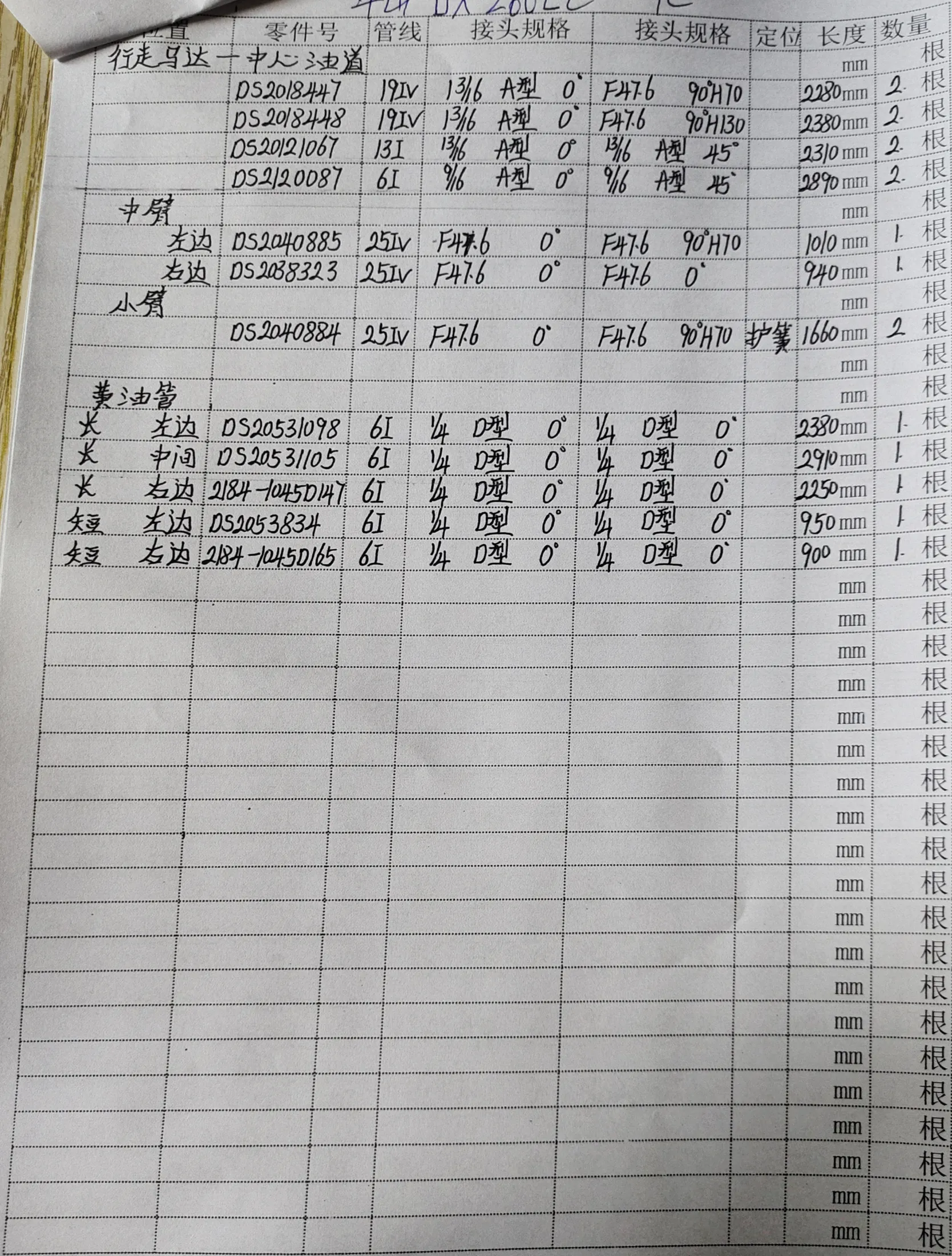

斗山 DX260LC-9C液压胶管零件号及记录长度— 技术员笔记页2共5页 — 已记录的胶管零件D52018447, DS20531098, DS20531105
笔记本第2页,共5页在此表上记录:D52018447—2,280毫米; DS20531098—12,380毫米; DS20531105—2,250毫米; DS220087—2,890毫米。
斗山 DX260LC-9C液压胶管零件号及记录长度— 技术员笔记图像5共5张 — 已记录的胶管零件D52012906, D520131989, D52026306
笔记本图片5的5在此表上记录:D52012906—800毫米; D520131989—870毫米; D52026306—1,430毫米; DS20111057—920毫米; 以及9更多记录胶管。

门店指南

为斗山 DX260LC-9C查找正确的液压胶管

从设备和路线开始

对于斗山 DX260LC-9C,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • DS2144004350 mm · 6I · 分配阀右边—分配阀上边
  • DS21200872,890 mm · 6I · 行走马达-中心油道
  • DS2038430720 mm · 19IV · 大臂(左右)

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了斗山 DX260LC-9C?

当前发布的数据覆盖12系统和91胶管记录。具有更多列出记录的系统包括:手柄(21胶管), 回转接头(13胶管), 动臂总成(10胶管), 液压泵(9胶管), 分配阀(8胶管), 回转马达(8胶管)。

斗山 DX260LC-9C的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为280–3,700 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是斗山 DX260LC-9C常用的?

当前已发布记录中最常见的原始规格是:10I(30记录), 6I(21记录), 19IV(14记录), 13I(11记录), 25IV(11记录)。请核对规格以及长度、压力和接头细节。

我如何识别斗山 DX260LC-9C的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:DS2144004:左9/16英寸 A型 0°;右9/16英寸 A型 0°; DS2120087:左9/16英寸 A型 0°;右9/16英寸 A型 45°; DS2038430:左F41.3 法兰 0°;右F41.3 法兰 0°。打开具体零件号或管号记录;不要仅根据外观交换两端。
