液压线路维修数据

日立 ZX210H-3G胶管长度及接头数据

覆盖详情
胶管记录
63记录
完整参数
63记录
液压系统
12系统
长度范围
250–3,900 mm

缩小选择范围

回转接头手柄分配阀动臂总成液压泵回转马达液压油箱电磁阀液压系统黄油管

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表：品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
日立ZX210H-3G分配阀4488663800 mm7/16英寸 90°7/16英寸 90°查看详情
日立ZX210H-3G回转接头44493782,400 mm7/16英寸 0°7/16英寸 0°查看详情
日立ZX210H-3G电磁阀44273581,500 mm9/16英寸 0°9/16英寸 45°查看详情
日立ZX210H-3G回转马达4429202400 mm13/16英寸 90°13/16英寸 90°查看详情
日立ZX210H-3G液压系统44235693,050 mm9/16英寸 0°9/16英寸 0°查看详情
日立ZX210H-3G回转接头42676672,300 mmU3/4 0°U3/4 0°查看详情
日立ZX210H-3G机油管92435111,350 mm13/16英寸 0°13/16英寸 90°查看详情
日立ZX210H-3G黄油管44292873,400 mm7/16英寸 0°7/16英寸 0°查看详情
日立ZX210H-3G回转接头46296562,000 mm13/16英寸 0°13/16英寸 90°查看详情
日立ZX210H-3G回转接头91945921,050 mm13/16英寸 90°F38.1 法兰 90° H90查看详情
日立ZX210H-3G分配阀44350361,000 mm7/16英寸 0°7/16英寸 90°查看详情
日立ZX210H-3G回转马达4450022770 mm9/16英寸 0°9/16英寸 45°查看详情
日立ZX210H-3G回转接头44258731,000 mm13/16英寸 90°F38.1 法兰 90° H90查看详情
日立ZX210H-3G先导泵4442642700 mm13/16″ A型 45°（手写接头规格）13/16″ A型 90°（手写接头规格）查看详情
日立ZX210H-3G动臂总成4249339830 mm13/16英寸 0°13/16英寸 0°查看详情
日立ZX210H-3G分配阀4427357250 mm7/16英寸 90°7/16英寸 45°查看详情
日立ZX210H-3G黄油管44292802,700 mm7/16英寸 0°7/16英寸 0°查看详情
日立ZX210H-3G分配阀4437932800 mm7/16英寸 0°7/16英寸 90°查看详情
日立ZX210H-3G回转接头44475662,200 mm7/16英寸 0°7/16英寸 0°查看详情
日立ZX210H-3G回转马达44670871,050 mm9/16英寸 90°9/16英寸 90°查看详情
日立ZX210H-3G手柄44376562,000 mm9/16英寸 0°9/16英寸 0°查看详情
日立ZX210H-3G电磁阀44685251,100 mm7/16英寸 90°7/16英寸 90°查看详情
日立ZX210H-3G动臂总成91961161,600 mm13/16英寸 0°F44 法兰 90° H175查看详情
日立ZX210H-3G液压泵44497711,900 mm9/16英寸 90°9/16英寸 45°查看详情
日立ZX210H-3G液压泵44224861,450 mmF47.6 法兰 90°F47.6 法兰 90° H120查看详情
日立ZX210H-3G手柄44382582,800 mm9/16英寸 0°9/16英寸 0°查看详情
日立ZX210H-3G手柄44376372,950 mm9/16英寸 0°9/16英寸 0°查看详情
日立ZX210H-3G回转接头91902721,850 mmU3/4 0°U3/4 90°查看详情
日立ZX210H-3G动臂总成4276956850 mm17/16英寸 0°17/16英寸 0°查看详情
日立ZX210H-3G分配阀4427152550 mm9/16英寸 0°9/16英寸 90°查看详情
日立ZX210H-3G手柄44680722,980 mm9/16英寸 0°9/16英寸 0°查看详情
日立ZX210H-3G回转马达4409372800 mmF38.1 法兰 45° H90F38.1 法兰 45° H90查看详情
日立ZX210H-3G液压系统4436937600 mm13/16英寸 0°13/16英寸 90°查看详情
日立ZX210H-3G动臂总成4297047830 mm13/16英寸 0°13/16英寸 0°查看详情
日立ZX210H-3G液压油箱44273141,150 mm9/16英寸 90°9/16英寸 90°查看详情
日立ZX210H-3G液压泵4427359330 mm7/16英寸 0°7/16英寸 90°查看详情

数字化数据和源表格

日立 ZX210H-3G胶管数据和原始手写表

该表是日立 ZX210H-3G车间笔记的可搜索抄录。完整的原始手写表格如下显示，未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
4249334850毫米
4249339830毫米
42629272,100毫米
42676672,300毫米
4276956850毫米
4297047830毫米
4409372800毫米
44224861,450毫米
44232703,450毫米
44235693,050毫米
44258731,000毫米
4427111700毫米
44271191,250毫米
4427152550毫米
44273141,150毫米
4427351450毫米
4427357250毫米
44273581,500毫米
4427359330毫米
4429202400毫米
44292802,700毫米
44292832,600毫米
44292873,400毫米
44350361,000毫米
4436575470毫米
4436937600毫米
44371753,900毫米
44376372,950毫米
44376531,950毫米
44376562,000毫米
4437932800毫米
44382472,910毫米
44382582,800毫米
44382602,800毫米
44382881,700毫米
44382901,950毫米
4442133600毫米
4442642700毫米
44445481,000毫米
44475662,200毫米
44493782,400毫米
44497711,900毫米
44497722,000毫米
4450022770毫米
4450081360毫米
44517483,000毫米
44670871,050毫米
44680722,980毫米
44685251,100毫米
4488663800毫米
46280431,600毫米
46296552,000毫米
46296562,000毫米
46324492,200毫米
46324502,200毫米
91902721,850毫米
91945891,550毫米
91945911,100毫米
91945921,050毫米
9195800950毫米
91961161,600毫米
92011081,850毫米
92435111,350毫米

原始手写表格

完整页面按原比例显示，且不裁剪。

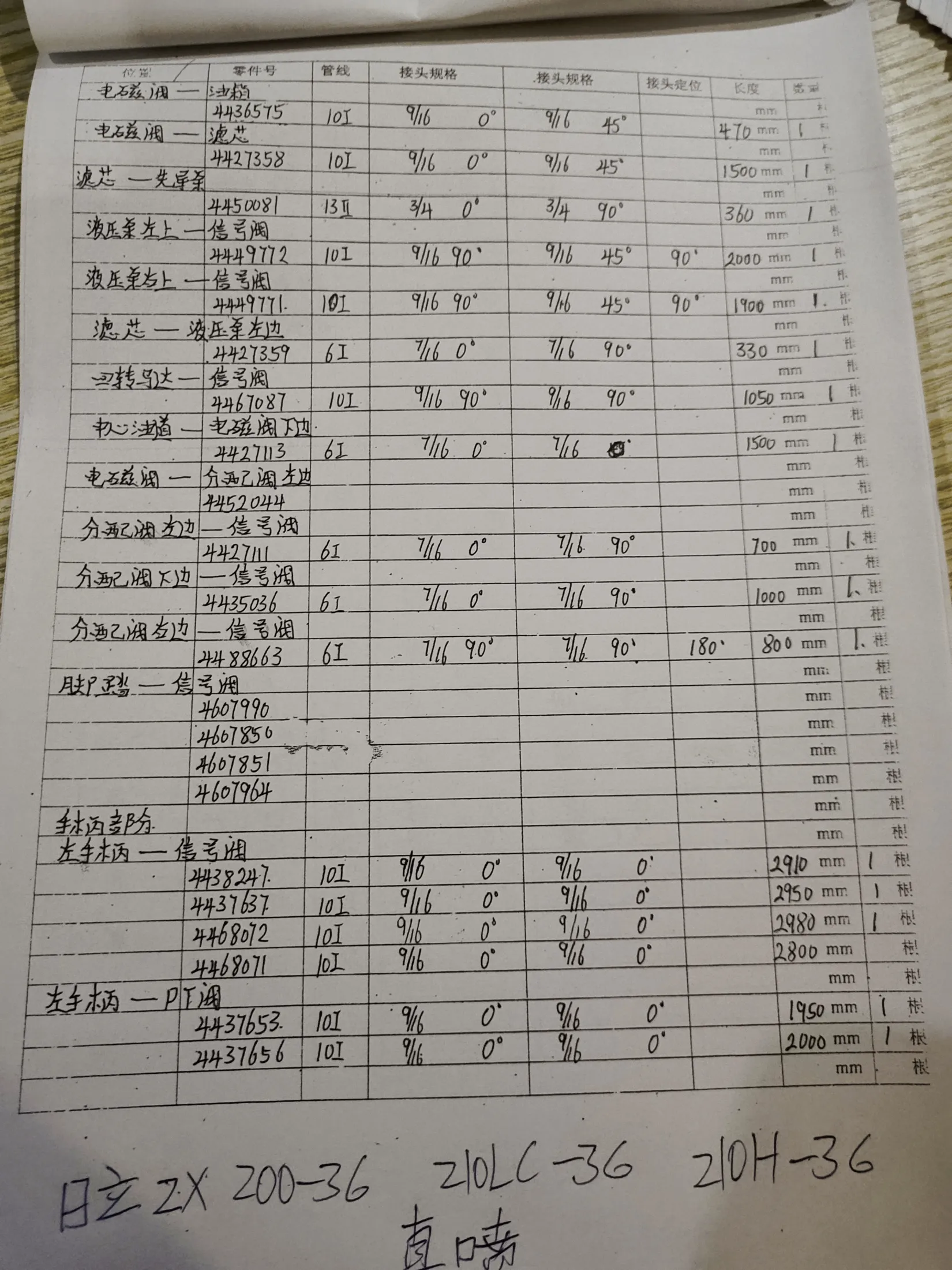

日立 ZX210H-3G液压胶管零件号及记录长度— 技术员笔记页1共1页
笔记本第1页，共1页

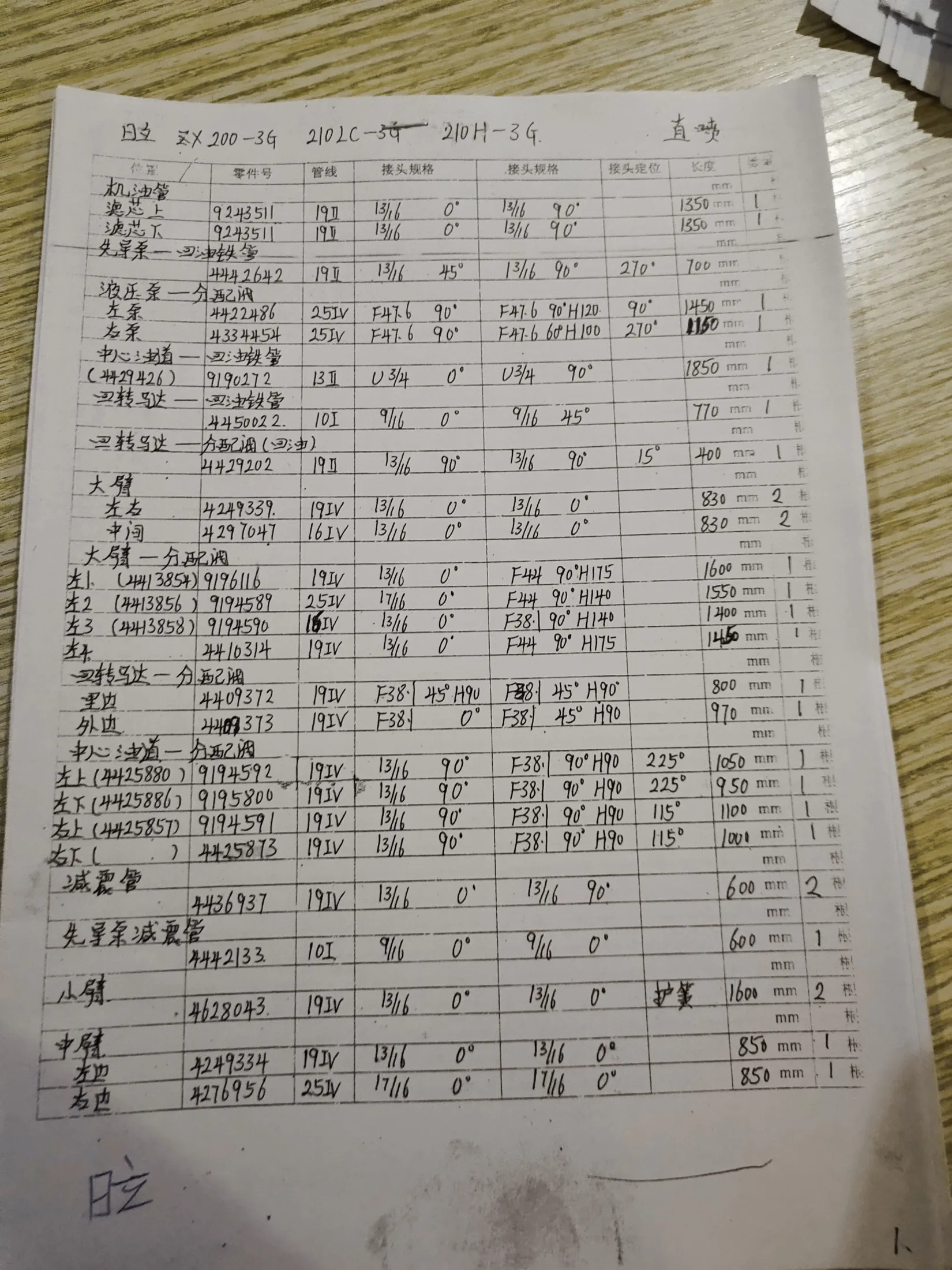

日立 ZX210H-3G液压胶管零件号及记录长度— 技术员笔记页1共1页
笔记本第1页，共1页

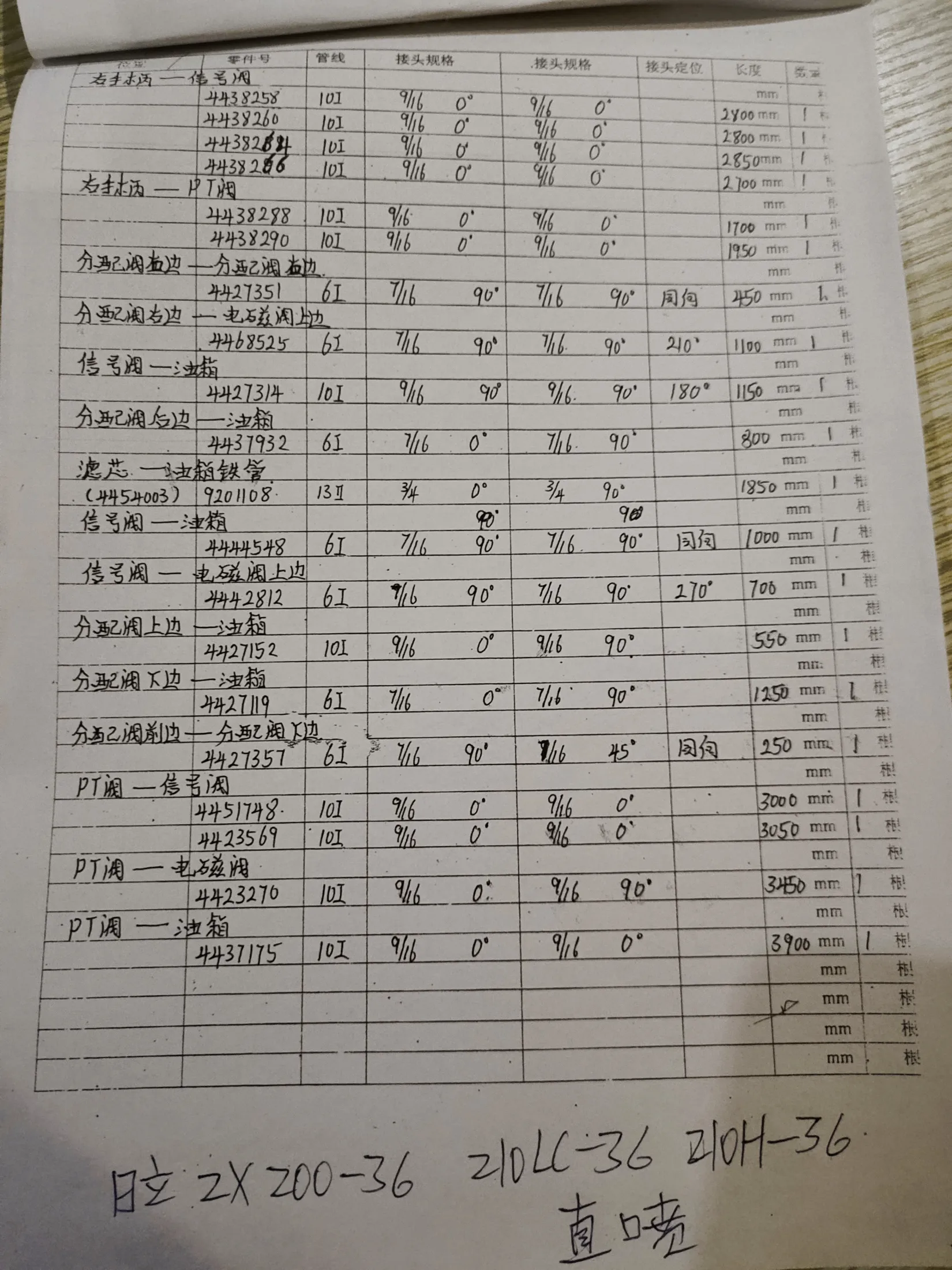

日立 ZX210H-3G液压胶管零件号及记录长度— 技术员笔记页4共4页
笔记本第4页，共4页

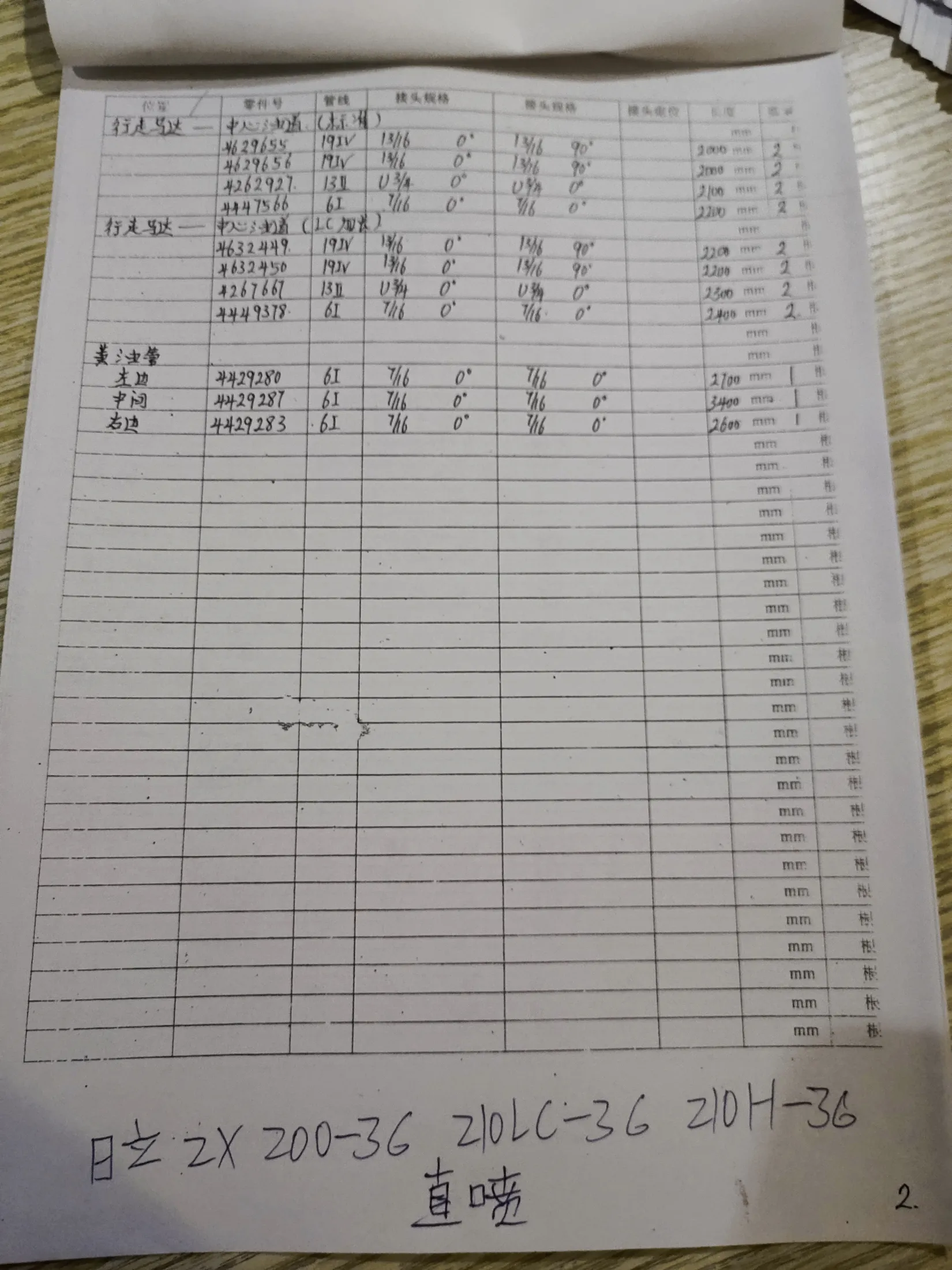

日立 ZX210H-3G液压胶管零件号及记录长度— 技术员笔记页2共4页
笔记本第2页，共4页

门店指南

为日立 ZX210H-3G查找正确的液压胶管

从设备和路线开始

对于日立 ZX210H-3G，首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法；如果两者都看不到，则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度，还是下料长度。这些不可互换。确认胶管规格和压力等级，然后分别比较两端：螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 4488663800 mm · 6I · 分配阀右边—信号阀
  • 44493782,400 mm · 6I · 行走马达—中心油道(LC加长)
  • 44273581,500 mm · 10I · 电磁阀—滤芯

使用图纸进行位置检查。

如果有安装图或手册图，请将其标注与零件号及实际路径匹配。液压回路图解释连接方式，但不显示胶管在设备上的确切布管。如果缺少任何尺寸，请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了日立 ZX210H-3G？

当前发布的数据覆盖12系统和63胶管记录。具有更多列出记录的系统包括：回转接头(13胶管), 手柄(9胶管), 分配阀(8胶管), 动臂总成(7胶管), 液压泵(6胶管), 回转马达(4胶管)。

日立 ZX210H-3G的胶管长度范围是多少？

基于具有有效长度的已发布记录，范围为250–3,900 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是日立 ZX210H-3G常用的？

当前已发布记录中最常见的原始规格是：10I(21记录), 6I(15记录), 19IV(14记录), 13II(5记录), 25IV(3记录)。请核对规格以及长度、压力和接头细节。

我如何识别日立 ZX210H-3G的左边和右边胶管接头？

每条记录保持左侧和右接头描述分开。当前示例：4488663：左7/16英寸 90°；右7/16英寸 90°; 4449378：左7/16英寸 0°；右7/16英寸 0°; 4427358：左9/16英寸 0°；右9/16英寸 45°。打开具体零件号或管号记录；不要仅根据外观交换两端。
