液压线路维修数据

加藤 HD512 III胶管长度及接头数据

覆盖详情
胶管记录
68记录
完整参数
68记录
液压系统
11系统
长度范围
300–2,650 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
加藤HD512 III分配阀001-428121401,400 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD512 III动臂总成001-49103080800 mm1/2英寸 D型 0°1/2英寸 D型 0°查看详情
加藤HD512 III分配阀001-42812035350 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD512 III分配阀001-428121201,200 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD512 III手柄837-634020001,400 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD512 III手柄707-634050001,400 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD512 III液压泵001-428011501,500 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
加藤HD512 III分配阀001-428121751,750 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD512 III电磁阀001-428111801,800 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
加藤HD512 III分配阀001-42812052520 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD512 III液压油箱001-401121451,450 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD512 III液压泵001-493441081,080 mm3/4英寸 D型 0°F44 法兰 90°查看详情
加藤HD512 III手柄837-634050001,350 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD512 III先导泵001-41114031310 mm3/4″ D型 0°(手写接头规格)3/4″ D型 90°(手写接头规格)查看详情
加藤HD512 III液压泵001-42113040400 mm1/2英寸 D型 0°1/2英寸 D型 90°查看详情
加藤HD512 III液压系统001-42801030300 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
加藤HD512 III动臂总成001-49103065650 mm1/2英寸 D型 0°1/2英寸 D型 0°查看详情
加藤HD512 III手柄707-634100001,350 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD512 III液压泵001-401021751,750 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD512 III电磁阀001-428011701,700 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
加藤HD512 III踏板001-428022602,600 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD512 III分配阀001-428021501,500 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD512 III分配阀001-40112089890 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD512 III分配阀001-40112085850 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD512 III手柄707-634110001,350 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD512 III分配阀001-428021651,650 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD512 III电磁阀001-42811080800 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
加藤HD512 III液压油箱001-428112052,050 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
加藤HD512 III分配阀001-40112050500 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD512 III液压泵897-608020001,410 mm3/4英寸 D型 90°F44 法兰 90°H90查看详情
加藤HD512 III分配阀001-40102070700 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD512 III回转接头001-421011751,750 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
加藤HD512 III液压系统837-634010001,400 mm3/8英寸 D型 直通3/8英寸 D型 45°弯头查看详情
加藤HD512 III分配阀001-428021701,700 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD512 III手柄707-634040001,400 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD512 III回转马达001-40114041410 mm3/4英寸 D型 0°3/4英寸 D型 0°查看详情

数字化数据和源表格

加藤 HD512 III胶管数据和原始手写表

该表是加藤 HD512 III车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
001-40112085850毫米
001-40114066660毫米
001-41114031310毫米
001-42811062620毫米
001-991081201,200毫米
707-634040001,400毫米
707-634050001,400毫米
837-634010001,400毫米
837-634020001,400毫米
837-634030001,400毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

加藤 HD512 III液压胶管零件号及记录长度— 技术员笔记图像1共4张
笔记本图片1的4
加藤 HD512 III液压胶管零件号及记录长度— 技术员笔记图像2共4张
笔记本图片2的4
加藤 HD512 III液压胶管零件号及记录长度— 技术员笔记页2共4页
笔记本第2页,共4页
加藤 HD512 III液压胶管零件号及记录长度— 技术员笔记页1共1页
笔记本第1页,共1页

设备资料

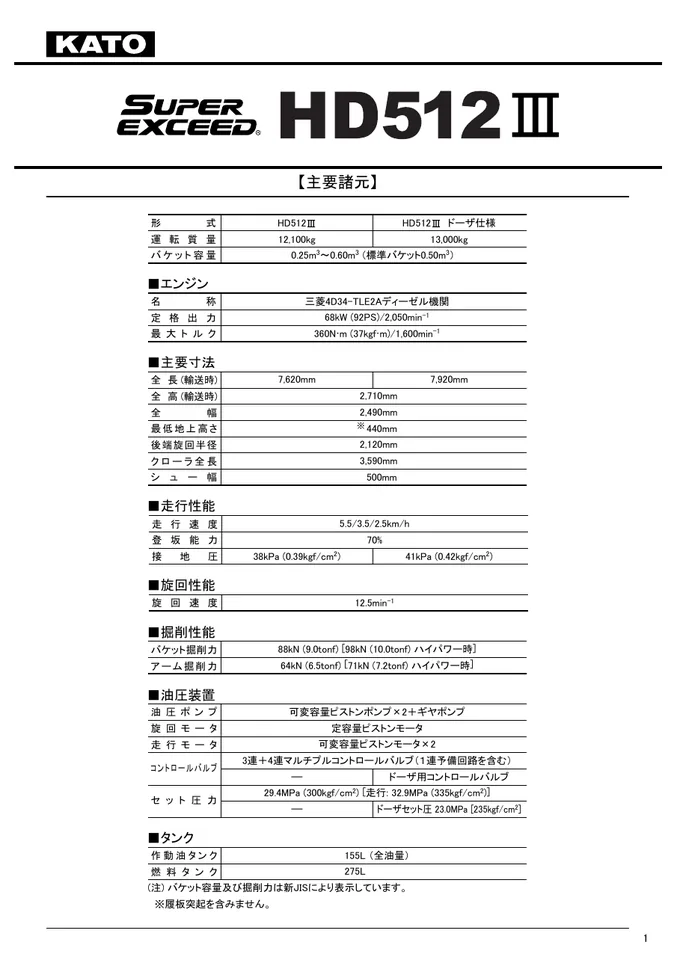

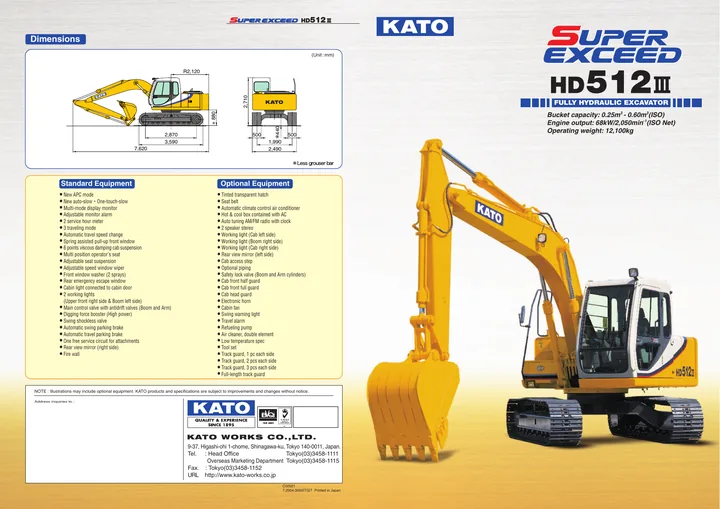

相关手册

使用这些手册识别设备,并对比下面的胶管记录。可用文件可在此处打开。

门店指南

为加藤 HD512 III查找正确的液压胶管

从设备和路线开始

对于加藤 HD512 III,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 001-428121401,400 mm · 10I · 分配阀前边—分配阀后边
  • 001-49103080800 mm · 13IV · 大臂—分配阀(左3)
  • 001-42812035350 mm · 10I · 分配阀后边—分配阀后边

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了加藤 HD512 III?

当前发布的数据覆盖11系统和68胶管记录。具有更多列出记录的系统包括:分配阀(19胶管), 手柄(8胶管), 电磁阀(8胶管), 液压泵(7胶管), 液压系统(6胶管), 动臂总成(5胶管)。

加藤 HD512 III的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为300–2,650 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是加藤 HD512 III常用的?

当前已发布记录中最常见的原始规格是:10I(34记录), 6I(16记录), 13IV(5记录), 19IV(5记录), 13II(4记录)。请核对规格以及长度、压力和接头细节。

我如何识别加藤 HD512 III的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:001-42812140:左3/8英寸 D型 0°;右3/8英寸 D型 90°; 001-49103080:左1/2英寸 D型 0°;右1/2英寸 D型 0°; 001-42812035:左3/8英寸 D型 0°;右3/8英寸 D型 90°。打开具体零件号或管号记录;不要仅根据外观交换两端。
