液压线路维修数据

加藤 HD820 II胶管长度及接头数据

覆盖详情
胶管记录
91记录
完整参数
91记录
液压系统
10系统
长度范围
300–3,100 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
加藤HD820 II电磁阀001-428111411,410 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
加藤HD820 II手柄001-428021831,830 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD820 II液压系统997-428022992,900 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD820 II分配阀001-49113062620 mm1/2英寸 D型 0°1/2英寸 D型 90°查看详情
加藤HD820 II液压系统001-428111201,200 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
加藤HD820 II液压泵001-42811056560 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
加藤HD820 II踏板997-428022802,800 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD820 II手柄837-634010001,400 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD820 II踏板001-42802080800 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD820 II手柄001-428121751,750 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD820 II手柄707-634050001,400 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD820 II动臂总成001-991041601,600 mm3/4英寸 D型 0°3/4英寸 D型 0°查看详情
加藤HD820 II电磁阀001-428021281,280 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD820 II分配阀001-401121351,350 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD820 II回转接头837-608060001,610 mm3/4英寸 D型 90°F38.1 法兰 90°H110查看详情
加藤HD820 II回转接头001-475052142,140 mm1寸 D型 0°1寸 D型 0°查看详情
加藤HD820 II手柄837-634040001,350 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD820 II手柄837-634020001,400 mm3/8英寸 D型 0°3/8英寸 D型 45°查看详情
加藤HD820 II回转接头837-608050001,580 mm3/4英寸 D型 90°F38.1 法兰 90°H110查看详情
加藤HD820 II分配阀001-42811080800 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
加藤HD820 II液压系统001-40112060600 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD820 II回转马达001-48184045450 mmF38.1 法兰 0°F38.1 法兰 90°查看详情
加藤HD820 II动臂总成837-608020001,680 mm3/4英寸 D型 0°F38.1 法兰 90°H100查看详情
加藤HD820 II踏板997-428022952,950 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD820 II电磁阀001-40112062620 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD820 II液压油箱001-401121251,250 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
加藤HD820 II电磁阀997-428111411,410 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
加藤HD820 II电磁阀001-428022102,100 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
加藤HD820 II回转接头001-475052182,180 mm1寸 D型 0°1寸 D型 0°查看详情
加藤HD820 II回转接头837-608070001,410 mm3/4英寸 D型 90°F38.1 法兰 90°查看详情
加藤HD820 II电磁阀001-428011231,230 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
加藤HD820 II液压泵001-428012202,200 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
加藤HD820 II分配阀001-42822045450 mm3/8英寸 D型 90°3/8英寸 D型 90°查看详情
加藤HD820 II电磁阀001-428011451,450 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
加藤HD820 II液压系统001-401132052,050 mm1/2英寸 D型 0°1/2英寸 D型 90°查看详情
加藤HD820 II电磁阀001-42812078780 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情

数字化数据和源表格

加藤 HD820 II胶管数据和原始手写表

该表是加藤 HD820 II车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
001-40112085900毫米
001-401132262,260毫米
001-428021721,720毫米
707-634040001,400毫米
707-634050001,400毫米
837-634020001,400毫米
837-634030001,400毫米
997-428022802,800毫米
997-428022952,950毫米
997-428111411,410毫米
997-42812078780毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

加藤 HD820 II液压胶管零件号及记录长度— 技术员笔记页2共5页
笔记本第2页,共5页
加藤 HD820 II液压胶管零件号及记录长度— 技术员笔记页1共5页
笔记本第1页,共5页
加藤 HD820 II液压胶管零件号及记录长度— 技术员笔记页4共5页
笔记本第4页,共5页
加藤 HD820 II液压胶管零件号及记录长度— 技术员笔记页3共5页
笔记本第3页,共5页
加藤 HD820 II液压胶管零件号及记录长度— 技术员笔记页7共9页
笔记本第7页,共9页

设备资料

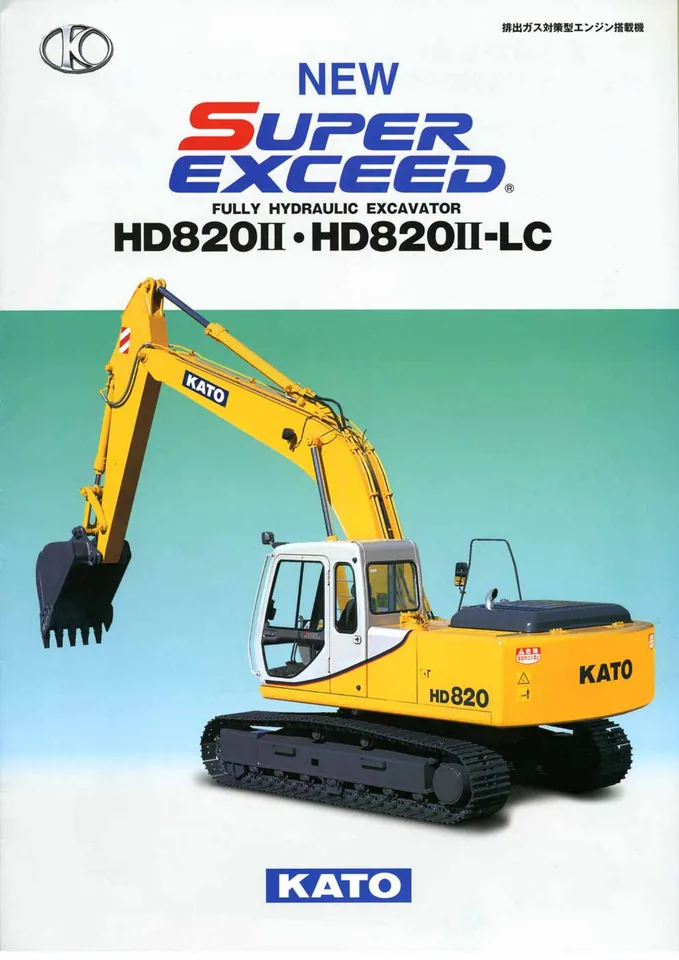

相关手册

使用这些手册识别设备,并对比下面的胶管记录。可用文件可在此处打开。

门店指南

为加藤 HD820 II查找正确的液压胶管

从设备和路线开始

对于加藤 HD820 II,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了加藤 HD820 II?

当前发布的数据覆盖10系统和91胶管记录。具有更多列出记录的系统包括:手柄(19胶管), 电磁阀(16胶管), 分配阀(10胶管), 回转接头(9胶管), 动臂总成(8胶管), 液压泵(8胶管)。

加藤 HD820 II的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为300–3,100 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是加藤 HD820 II常用的?

当前已发布记录中最常见的原始规格是:10I(44记录), 6I(19记录), 19IV(12记录), 13I(7记录), 25IV(6记录)。请核对规格以及长度、压力和接头细节。

我如何识别加藤 HD820 II的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:001-42811141:左1/4英寸 D型 0°;右1/4英寸 D型 90°; 001-42802183:左3/8英寸 D型 0°;右3/8英寸 D型 0°; 997-42802299:左3/8英寸 D型 0°;右3/8英寸 D型 0°。打开具体零件号或管号记录;不要仅根据外观交换两端。
