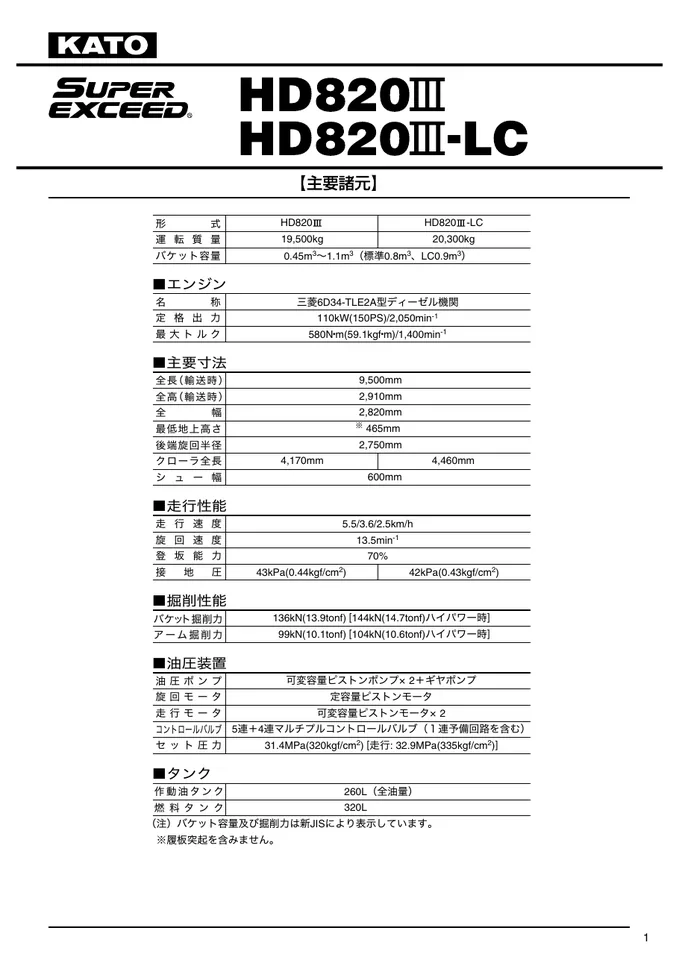

型号规格

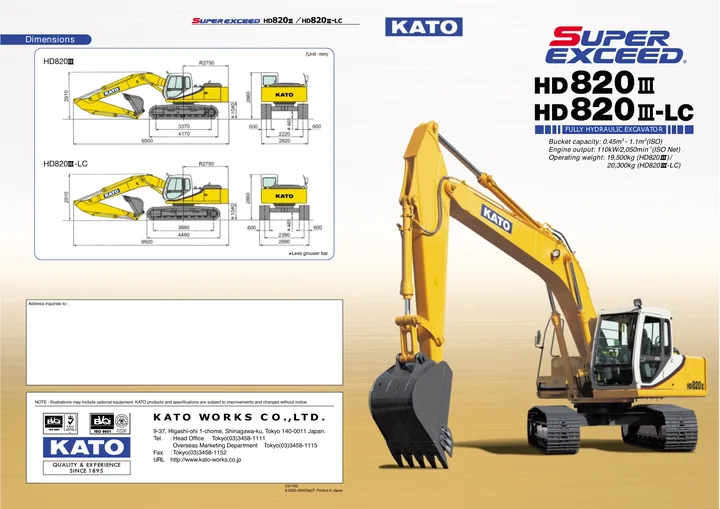

查看或下载手册液压线路维修数据
缩小选择范围
当前设备
使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。
胶管修理详情
显示36个代表记录。返回查找器进行更具体的搜索。
| 品牌 | 机型 | 系统 | 零件号 | 长度 | 左接头 | 右接头 | 查看详情 |
|---|---|---|---|---|---|---|---|
| 加藤 | HD820 III | 回转接头 | 001-40113205 | 2,050 mm | 1/2英寸 D型 0° | 1/2英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 液压油箱 | 001-42812227 | 2,270 mm | 3/8英寸 D型 0° | 3/8英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 液压泵 | 937-60801000 | 1,380 mm | F44 法兰 90° | F44 法兰 90°H90 | 查看详情 |
| 加藤 | HD820 III | 动臂总成 | 001-99104160 | 1,600 mm | 3/4英寸 D型 0° | 3/4英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 黄油管 | 001-43201313 | 3,130 mm | 1/4英寸 D型 0° | 1/4英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 液压油箱 | 001-42811200 | 2,000 mm | 1/4英寸 D型 0° | 1/4英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 电磁阀 | 001-42801163 | 1,630 mm | 1/4英寸 D型 0° | 1/4英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 电磁阀 | 001-42811141 | 1,410 mm | 1/4英寸 D型 0° | 1/4英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 手柄 | 837-63402000 | 1,400 mm | 3/8英寸 D型 0° | 3/8英寸 D型 45° | 查看详情 |
| 加藤 | HD820 III | 回转接头 | 837-60805000 | 1,580 mm | 3/4英寸 D型 90° | F38.1 法兰 90°H110 | 查看详情 |
| 加藤 | HD820 III | 液压泵 | 001-42811056 | 560 mm | 1/4英寸 D型 0° | 1/4英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 分配阀 | 001-42811120 | 1,200 mm | 1/4英寸 D型 0° | 1/4英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 回转接头 | 837-60806000 | 1,610 mm | 3/4英寸 D型 90° | F38.1 法兰 90°H110 | 查看详情 |
| 加藤 | HD820 III | 液压系统 | 937-60805000 | 970 mm | 3/4英寸 D型 0° | 3/4英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 踏板 | 001-40102087 | 870 mm | 3/8英寸 D型 0° | 3/8英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 踏板 | 001-42802295 | 2,950 mm | 3/8英寸 D型 0° | 3/8英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 液压泵 | 001-42801230 | 2,300 mm | 1/4英寸 D型 0° | 1/4英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 回转马达 | 837-60811000 | 670 mm | 1寸 D型 0° | 1寸 D型 45° | 查看详情 |
| 加藤 | HD820 III | 电磁阀 | 001-42812078 | 780 mm | 3/8英寸 D型 0° | 3/8英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 回转马达 | 001-40103075 | 750 mm | 1/2英寸 D型 0° | 1/2英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 分配阀 | 001-42812160 | 1,600 mm | 3/8英寸 D型 0° | 3/8英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 回转接头 | 001-43211236 | 2,360 mm | 1/4英寸 D型 0° | 1/4英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 分配阀 | 001-42812065 | 650 mm | 3/8英寸 D型 0° | 3/8英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 踏板 | 001-42802080 | 800 mm | 3/8英寸 D型 0° | 3/8英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 分配阀 | 001-42811080 | 800 mm | 1/4英寸 D型 0° | 1/4英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 电磁阀 | 001-40112060 | 600 mm | 3/8英寸 D型 0° | 3/8英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 分配阀 | 001-42812172 | 1,720 mm | 3/8英寸 D型 0° | 3/8英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 分配阀 | 001-42802179 | 1,790 mm | 3/8英寸 D型 0° | 3/8英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 动臂总成 | 001-49104085 | 850 mm | 3/4英寸 D型 0° | 3/4英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 踏板 | 001-42802310 | 3,100 mm | 3/8英寸 D型 0° | 3/8英寸 D型 0° | 查看详情 |
| 加藤 | HD820 III | 液压油箱 | 001-40112125 | 1,250 mm | 3/8英寸 D型 0° | 3/8英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 手柄 | 837-63401000 | 1,400 mm | 3/8英寸 D型 0° | 3/8英寸 D型 45° | 查看详情 |
| 加藤 | HD820 III | 分配阀 | 001-40112160 | 1,600 mm | 3/8英寸 D型 0° | 3/8英寸 D型 90° | 查看详情 |
| 加藤 | HD820 III | 回转接头 | 837-60807000 | 1,410 mm | 3/4英寸 D型 90° | F38.1 法兰 90° | 查看详情 |
| 加藤 | HD820 III | 手柄 | 837-63403000 | 1,400 mm | 3/8英寸 D型 0° | 3/8英寸 D型 45° | 查看详情 |
| 加藤 | HD820 III | 回转接头 | 001-47505218 | 2,180 mm | 1寸 D型 0° | 1寸 D型 0° | 查看详情 |
此列表中没有胶管与 t胶管文字匹配。请清除输入框或搜索其他设备。
门店指南
对于加藤 HD820 III,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。
检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。
如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。
基于当前发布的数据
问题仅在已发布的记录或关联的PDF页面提供答案时出现。
当前发布的数据覆盖12系统和91胶管记录。具有更多列出记录的系统包括:分配阀(15胶管), 电磁阀(15胶管), 回转接头(12胶管), 动臂总成(9胶管), 手柄(9胶管), 液压泵(8胶管)。
基于具有有效长度的已发布记录,范围为300–3,130 mm。请打开单个记录以在制造前验证其安装位置和两端接头。
当前已发布记录中最常见的原始规格是:10I(39记录), 6I(19记录), 19IV(17记录), 13II(6记录), 25IV(6记录)。请核对规格以及长度、压力和接头细节。
每条记录保持左侧和右接头描述分开。当前示例:001-40113205:左1/2英寸 D型 0°;右1/2英寸 D型 90°; 001-42812227:左3/8英寸 D型 0°;右3/8英寸 D型 90°; 937-60801000:左F44 法兰 90°;右F44 法兰 90°H90。打开具体零件号或管号记录;不要仅根据外观交换两端。
