液压线路维修数据

神钢 SK135SR胶管长度及接头数据

覆盖详情
胶管记录
57记录
完整参数
57记录
液压系统
10系统
长度范围
300–3,600 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
神钢SK135SR手柄YV68H01010D13,600 mm3/8英寸 C型 直通(手写接头规格)3/8英寸 C型 直通(手写接头规格)查看详情
神钢SK135SR电磁阀2420R349D3153,150 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK135SR电磁阀2420R537D3003,000 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR回转马达ZX32M08070700 mm1/2英寸 C型 0°1/2英寸 C型 90°查看详情
神钢SK135SR电磁阀2420R349D3303,300 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK135SR分配阀2444R1120D050500 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK135SR手柄YV68H01010D33,600 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR分配阀ZX23M04040400 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK135SR分配阀ZX23M06070700 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR手柄YV68H01009D23,600 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR手柄YV68H01009D13,600 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR手柄2444R1119D1401,400 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR手柄2444R1119D1951,950 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR分配阀2444R1120D45450 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK135SR动臂总成YX03H01097P13,200 mmU寸 A型 0°U寸 A型 90°查看详情
神钢SK135SR动臂总成ZX20H10080800 mmU寸 A型 0°U寸 A型 0°查看详情
神钢SK135SR液压泵2444R1119D070700 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR液压泵2420R537D1101,100 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR手柄YV68H01009D33,600 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR动臂总成YX03H01095P13,250 mmU1寸 A型 0°U1寸 A型 90°查看详情
神钢SK135SR手柄2420R349D2102,100 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK135SR分配阀ZX23M06040400 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR回转接头ZX23M041881,880 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK135SR分配阀ZX23M06080800 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR踏板2420R537D2602,600 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR分配阀244R1120D45450 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK135SR散热器YX32H01008D11,600 mm1寸 C型 0°1寸 C型 0°查看详情
神钢SK135SR手柄YV68H01009D43,600 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR手柄YV68H01010D43,600 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR动臂总成ZX20H10074740 mmU寸 A型 0°U寸 A型 0°查看详情
神钢SK135SR分配阀ZX23M06030300 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR分配阀2444R1119D060600 mm1/4″ C型 0°(手写接头规格)1/4″ C型 0°(手写接头规格)查看详情
神钢SK135SR分配阀ZX23M06046460 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR分配阀ZX23M06060600 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK135SR分配阀ZX23M04076760 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK135SR分配阀2444R1120D60600 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情

数字化数据和源表格

神钢 SK135SR胶管数据和原始手写表

该表是神钢 SK135SR车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
2420R349D040400毫米
2420R349D090900毫米
2420R349D1451,450毫米
2420R349D2102,100毫米
2420R349D2202,200毫米
2420R349D2802,800毫米
2420R349D3153,150毫米
2420R349D3203,200毫米
2420R349D3303,300毫米
2420R537D055550毫米
2420R537D1101,100毫米
2420R537D2602,600毫米
2420R537D3003,000毫米
2444R1119D045450毫米
2444R1119D060600毫米
2444R1119D070700毫米
2444R1119D1401,400毫米
2444R1119D1951,950毫米
2444R1119D2402,400毫米
2444R1120D050500毫米
2444R1120D45450毫米
2444R1120D60600毫米
YV68H01009D13,600毫米
YV68H01009D23,600毫米
YV68H01009D33,600毫米
YV68H01009D43,600毫米
YV68H01010D23,600毫米
YV68H01010D33,600毫米
YV68H01010D43,600毫米
YX03H01094P13,350毫米
YX03H01096P12,800毫米
YX03H01097P13,200毫米
YX32H01008D11,600毫米
YX32H01008D23,600毫米
ZX20H10074740毫米
ZX20H10080800毫米
ZX22M081201,200毫米
ZX23M04040400毫米
ZX23M04076760毫米
ZX23M041881,880毫米
ZX23M042002,000毫米
ZX23M06030300毫米
ZX23M06040400毫米
ZX23M06046460毫米
ZX23M06060600毫米
ZX23M06066660毫米
ZX23M06070700毫米
ZX23M06080800毫米
ZX32M08070700毫米
ZX32M081851,850毫米
ZX32M12048480毫米
ZX42M121601,600毫米
ZX50H101101,100毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

神钢 SK135SR液压胶管零件号及记录长度— 技术员笔记页1共1页
笔记本第1页,共1页

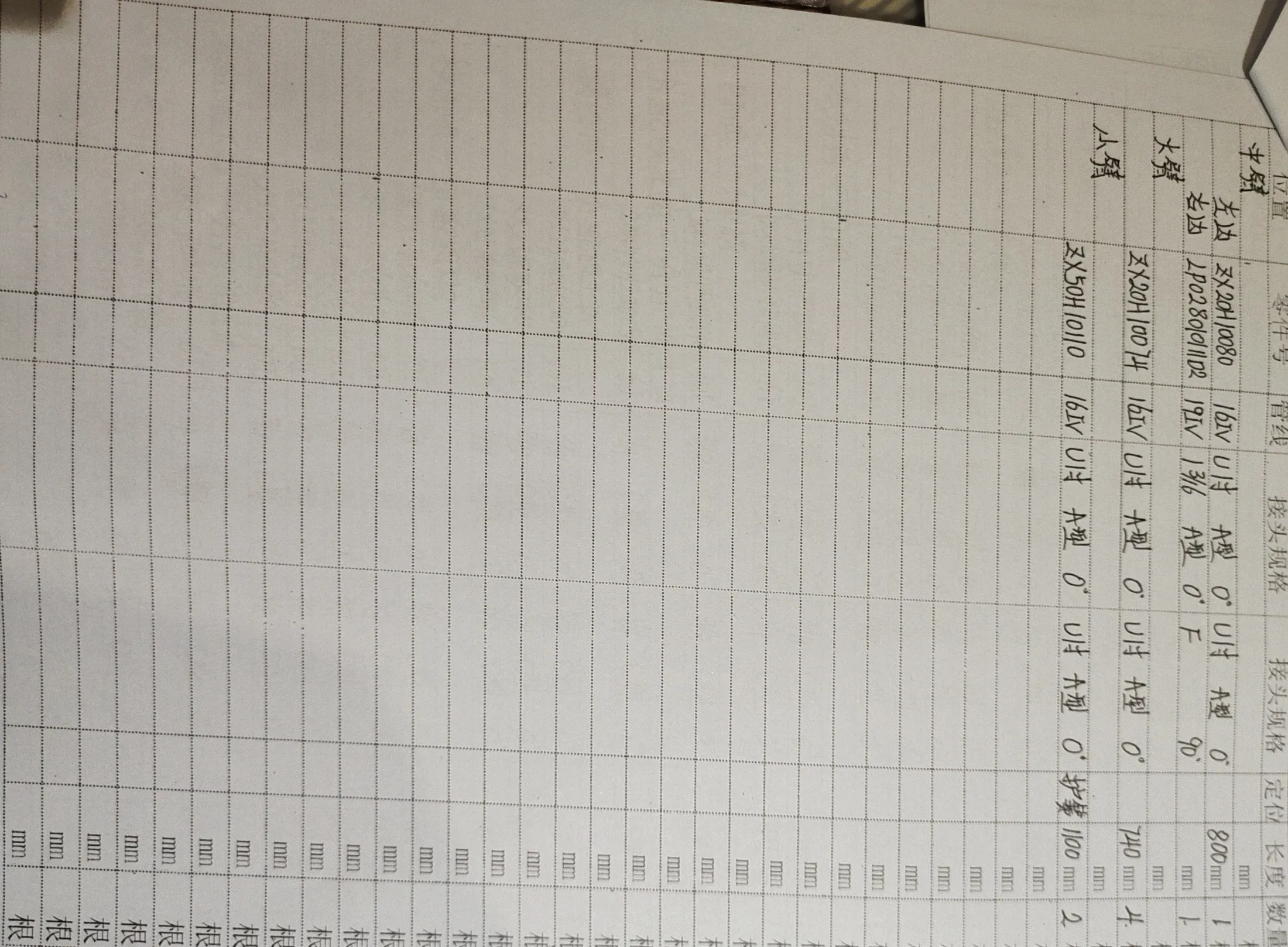

神钢 SK135SR液压胶管零件号及记录长度— 技术员笔记页2共4页
笔记本第2页,共4页

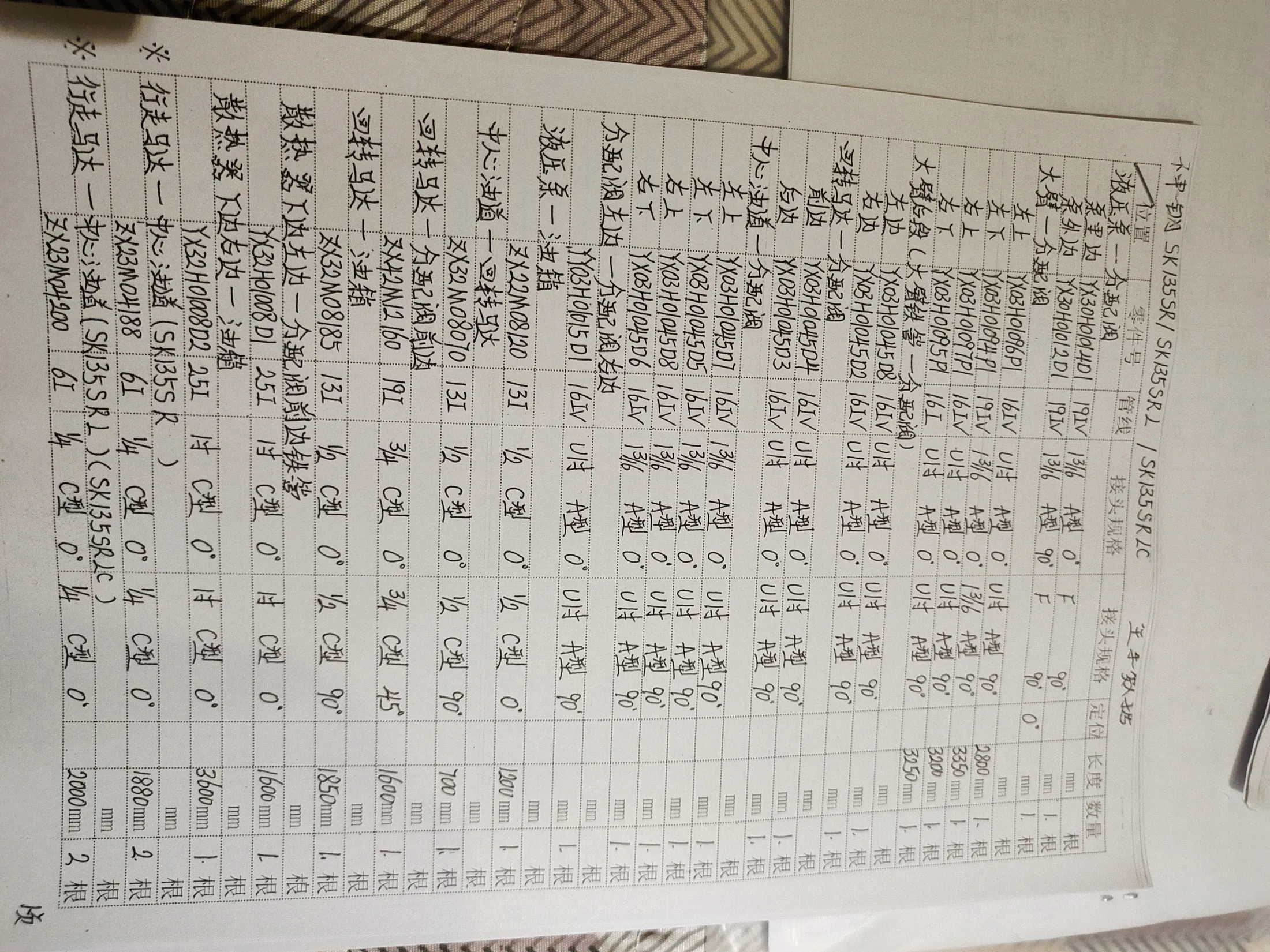

神钢 SK135SR液压胶管零件号及记录长度— 技术员笔记页1共4页
笔记本第1页,共4页

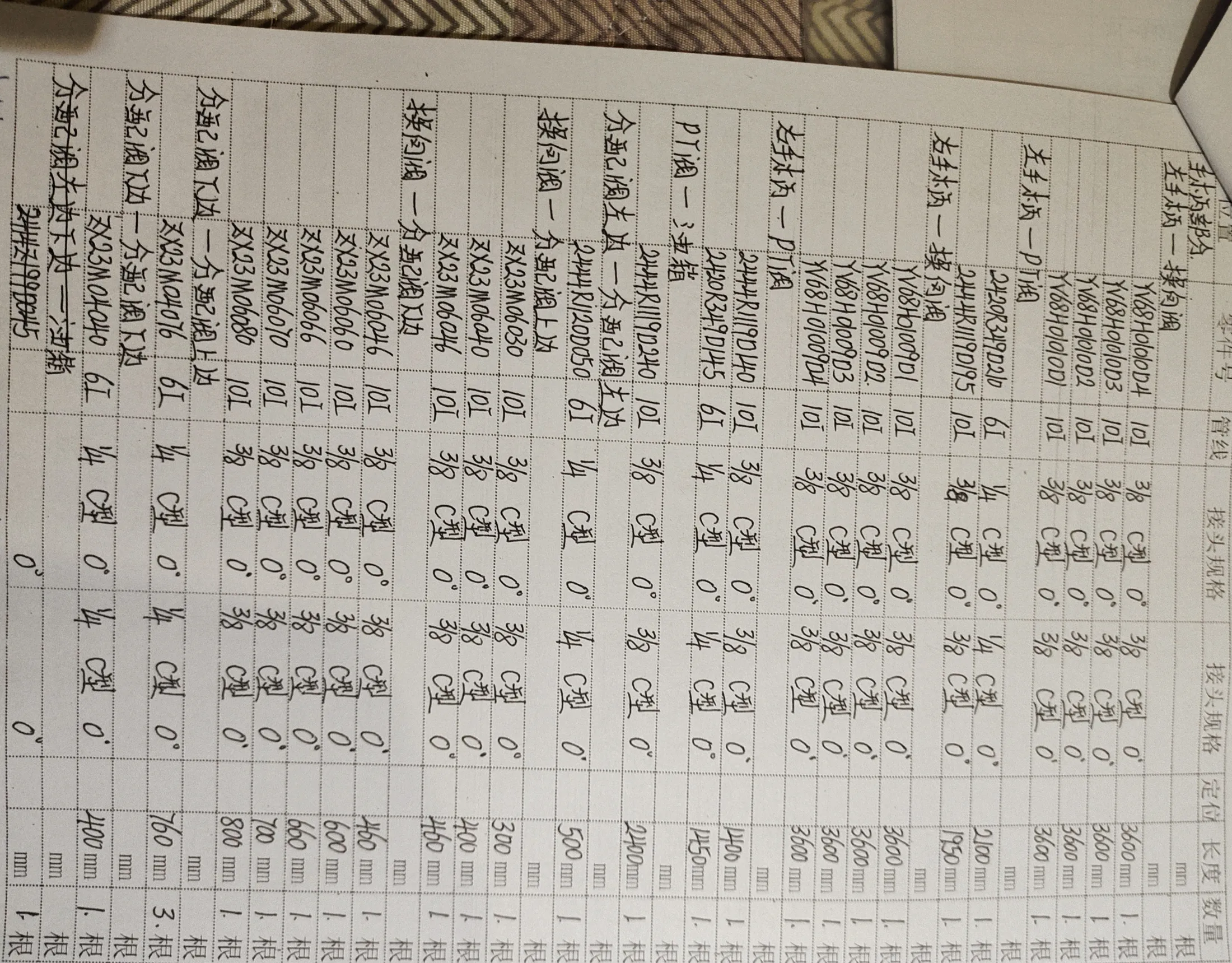

神钢 SK135SR液压胶管零件号及记录长度— 技术员笔记页3共4页
笔记本第3页,共4页

设备资料

相关手册

使用这些手册识别设备,并对比下面的胶管记录。可用文件可在此处打开。

门店指南

为神钢 SK135SR查找正确的液压胶管

从设备和路线开始

对于神钢 SK135SR,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • YV68H01010D13,600 mm · 10I(手写管线代码) · 左手柄—中转阀
  • 2420R349D3153,150 mm · 6I · 电磁阀—分配阀上边
  • 2420R537D3003,000 mm · 10I · 电磁阀—油箱

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了神钢 SK135SR?

当前发布的数据覆盖10系统和57胶管记录。具有更多列出记录的系统包括:分配阀(15胶管), 手柄(12胶管), 动臂总成(7胶管), 电磁阀(7胶管), 液压泵(5胶管), 回转马达(3胶管)。

神钢 SK135SR的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为300–3,600 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是神钢 SK135SR常用的?

当前已发布记录中最常见的原始规格是:10I(23记录), 6I(18记录), 16IV(5记录), 13I(3记录), 19I(2记录)。请核对规格以及长度、压力和接头细节。

我如何识别神钢 SK135SR的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:YV68H01010D1:左3/8英寸 C型 直通(手写接头规格);右3/8英寸 C型 直通(手写接头规格); 2420R349D315:左1/4英寸 C型 0°;右1/4英寸 C型 0°; 2420R537D300:左3/8英寸 C型 0°;右3/8英寸 C型 0°。打开具体零件号或管号记录;不要仅根据外观交换两端。
