液压线路维修数据

神钢 SK250-10胶管长度及接头数据

覆盖详情
胶管记录
66记录
完整参数
66记录
液压系统
12系统
长度范围
280–3,800 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
神钢SK250-10电磁阀H33L04150DY1,500 mm1/4英寸 C型 0°1/4英寸 C型 90°查看详情
神钢SK250-10分配阀2420R349D068680 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK250-10电磁阀HX33L06046DX460 mm3/8英寸 C型 0°3/8英寸 C型 90°查看详情
神钢SK250-10电磁阀HX33L04140DY1,400 mm1/4英寸 C型 0°1/4英寸 C型 90°查看详情
神钢SK250-10液压泵LQ30H01213D11,340 mmF47.6 法兰 90°F47.6 法兰 90°查看详情
神钢SK250-10手柄HX23L06190CB1,900 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10电磁阀2420R349D1501,500 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK250-10分配阀2420R537D1451,450 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10分配阀HX33L04150DX1,500 mm1/4英寸 C型 直通(手写接头规格)1/4英寸 C型 90°弯头(手写接头规格)查看详情
神钢SK250-10行走系统ZX23M042702,700 mm1/4英寸 C型 直通1/4英寸 C型 直通查看详情
神钢SK250-10液压泵LQ30H01210D11,480 mmF47.6 法兰 90°F47.6 法兰 90°H130查看详情
神钢SK250-10电磁阀2420R537D1651,650 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10手柄HX23L06210CB2,100 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10回转马达ZX22M08070700 mm1/2英寸 C型 0°1/2英寸 C型 0°查看详情
神钢SK250-10回转接头YN03H01808D21,560 mm1 7/16英寸 0°F44 法兰 90°查看详情
神钢SK250-10分配阀2420R537D2252,200 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10液压系统ZX23M042302,300 mm1/2英寸 C型 0°1/2英寸 C型 0°查看详情
神钢SK250-10分配阀2420R349D1251,250 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK250-10手柄HX23L06360CG3,600 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10液压泵ZX32M12092920 mm3/4英寸 C型 0°3/4英寸 C型 90°查看详情
神钢SK250-10黄油管2444R1117D088880 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK250-10踏板HX23L04070CD700 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK250-10黄油管2444R1117D2552,550 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK250-10分配阀2420R537D1351,350 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10黄油管2444R1117D092920 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK250-10电磁阀HX33L04044DY440 mm1/4英寸 C型 0°1/4英寸 C型 90°查看详情
神钢SK250-10液压泵Z32M12092920 mm3/4英寸 C型 0°3/4英寸 C型 90°查看详情
神钢SK250-10黄油管2444R1117D3203,200 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK250-10分配阀2420R537D098980 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10电磁阀2420R349D2102,100 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK250-10手柄HX23L06370CG3,700 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10手柄2420R537D086860 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK250-10手柄2420R349D092920 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK250-10分配阀2420R349D066660 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK250-10液压油箱HX33L04040DY400 mm1/4英寸 C型 0°1/4英寸 C型 90°查看详情
神钢SK250-10动臂总成LQ43H01264D11,500 mm1 7/16英寸 0°F47.6 法兰 90°H140查看详情

数字化数据和源表格

神钢 SK250-10胶管数据和原始手写表

该表是神钢 SK250-10车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
2X50H121401,400毫米
7X22M081201,200毫米
2420R349D030300毫米
2420R349D068680毫米
2420R349D082820毫米
2420R349D092920毫米
2420R349D1251,250毫米
2420R537D086860毫米
2420R537D088880毫米
2420R537D098980毫米
2420R537D1351,350毫米
2420R537D1451,450毫米
2420R537D2252,200毫米
2444R1117D088880毫米
2444R1117D092920毫米
2444R1117D2452,450毫米
2444R1117D2552,550毫米
2444R1117D3203,200毫米
2444R111703202,550毫米
2444R111702456I3,200毫米
2444RIII7D0881,880毫米
HX23L06190CB1,900毫米
HX23L06195CR1,950毫米
HX23L06210CB2,100毫米
HX23L06210CR2,100毫米
HX23L06360CG3,600毫米
HX23L06360CH3,600毫米
HX23L06370CG3,700毫米
HX23L06380CH3,800毫米
HX33L04028DY280毫米
HX33L04036DY360毫米
HX33L04040DY400毫米
HX33L04150DY1,500毫米
HX33L06044DX440毫米
HX33L06078DX780毫米
X20H16080800毫米
YN03H01807051,300毫米
ZX20H100721,720毫米
ZX22M082102,100毫米
ZX23M042702,700毫米
ZX23M06044440毫米
ZX32M12092920毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

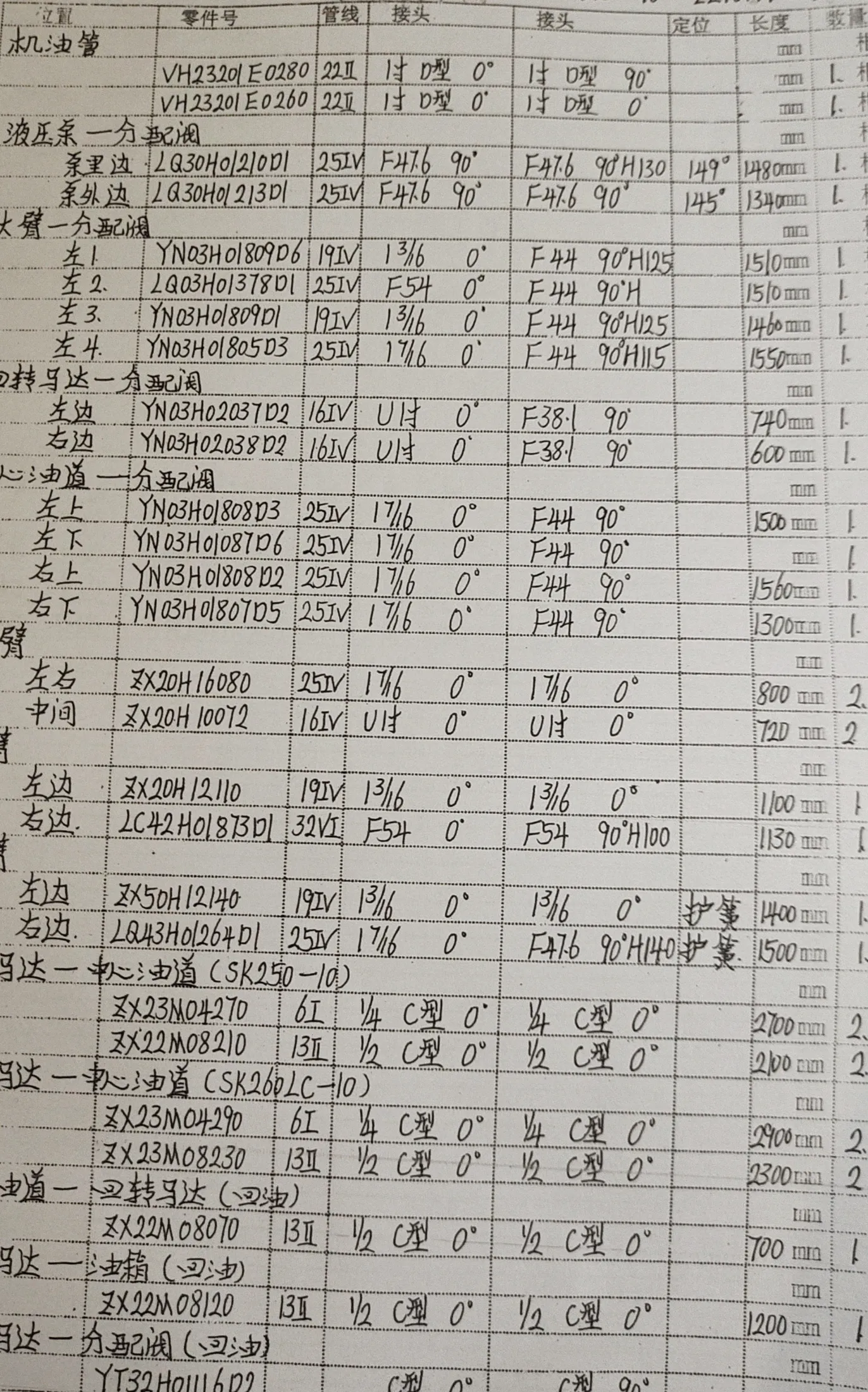

神钢 SK250-10液压胶管零件号及记录长度— 技术员笔记图像1共5张 — 已记录的胶管零件2X50H12140, 7X22M08120, X20H16080
笔记本图片1的5在此表上记录:2X50H12140—1,400毫米; 7X22M08120—1,200毫米; X20H16080—800毫米; YN03H0180705—1,300毫米; 以及1更多记录胶管。

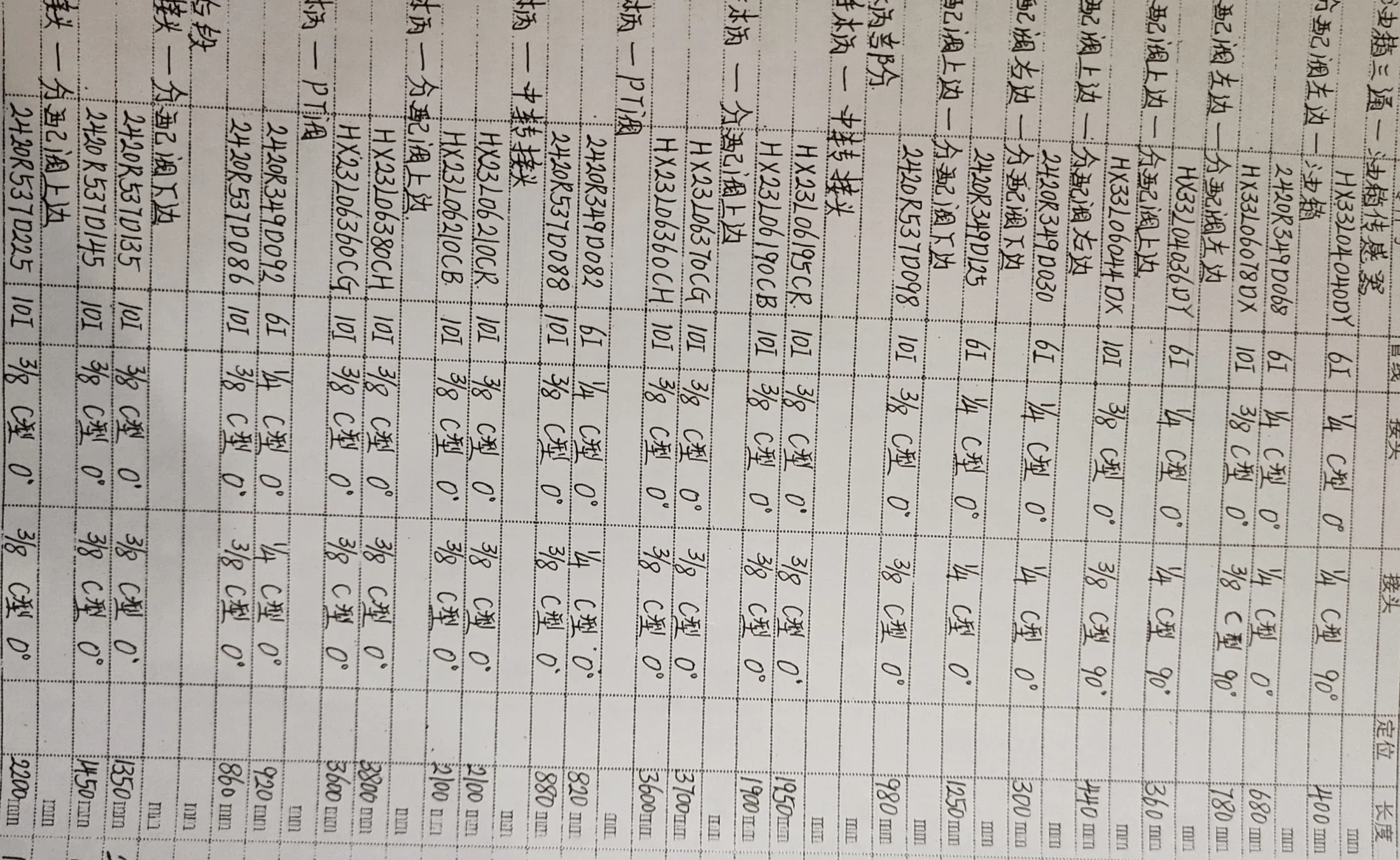

神钢 SK250-10液压胶管零件号及记录长度— 技术员笔记页3共5页
笔记本第3页,共5页
神钢 SK250-10液压胶管零件号及记录长度— 技术员笔记页2共5页 — 已记录的胶管零件2444R111702456I, 2444R11170320, 2444RIII7D088
笔记本第2页,共5页在此表上记录:2444R111702456I—3,200毫米; 2444R11170320—2,550毫米; 2444RIII7D088—1,880毫米。

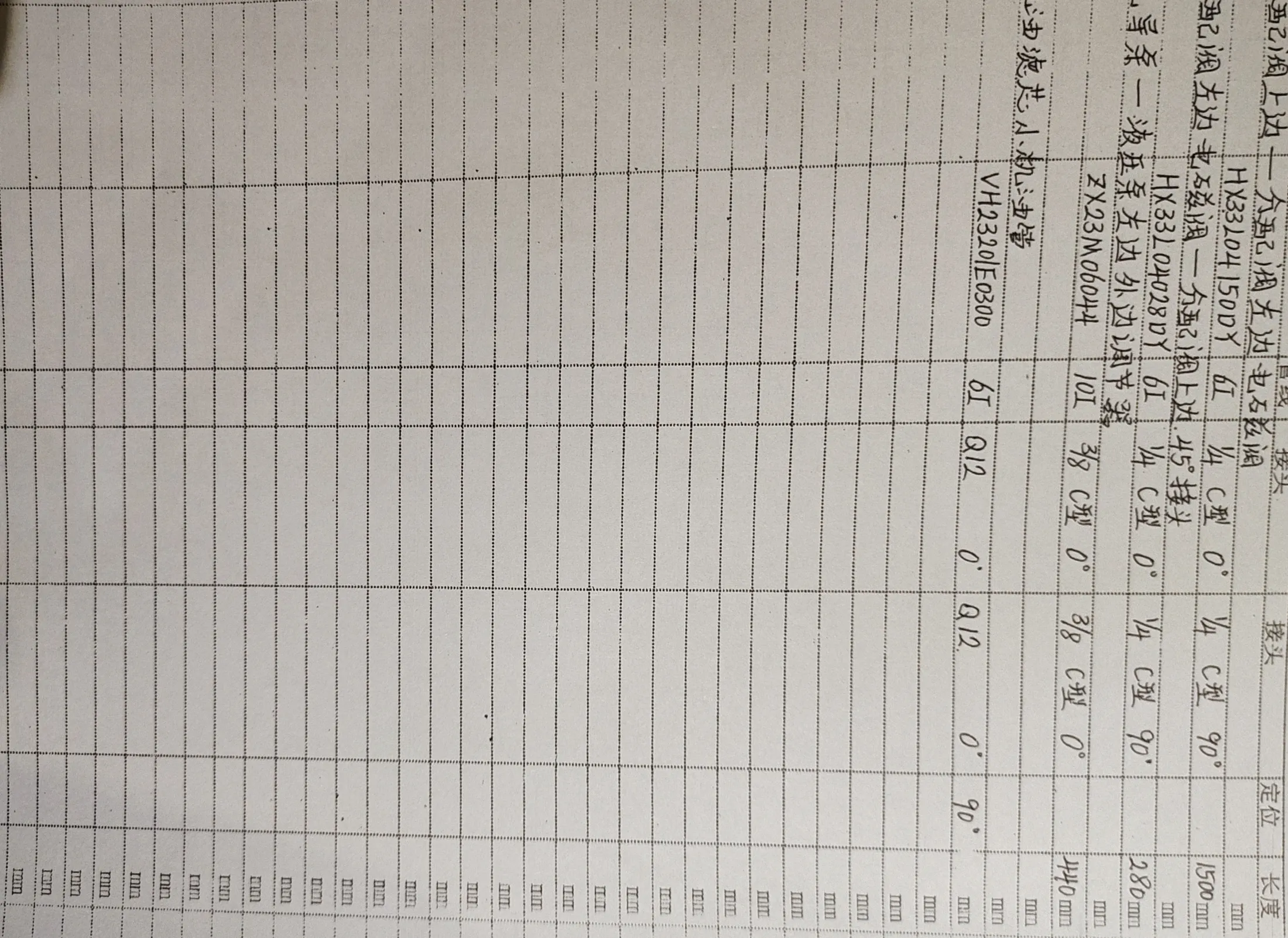

神钢 SK250-10液压胶管零件号及记录长度— 技术员笔记页5共5页
笔记本第5页,共5页

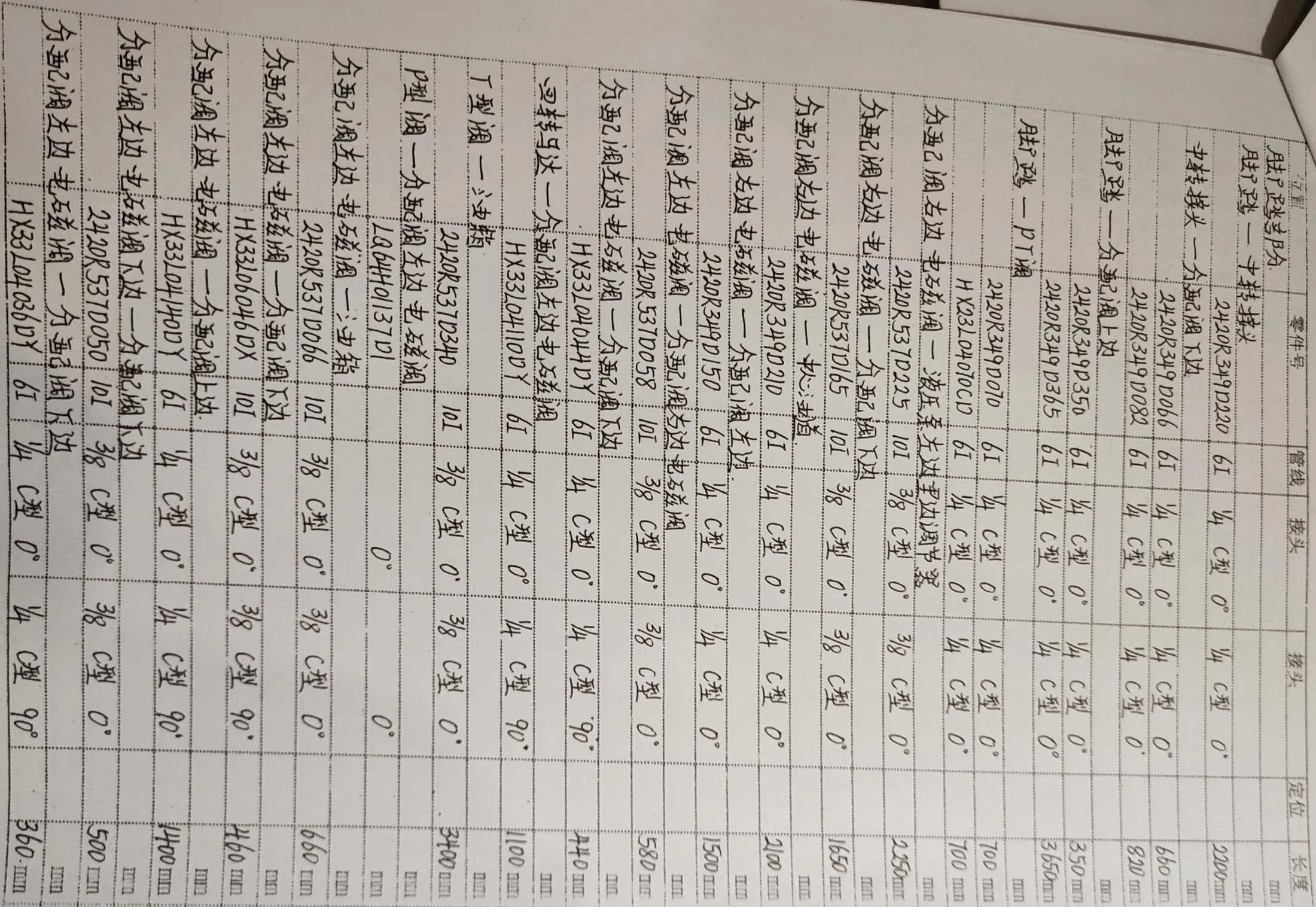

神钢 SK250-10液压胶管零件号及记录长度— 技术员笔记页4共5页
笔记本第4页,共5页

设备资料

相关手册

使用这些手册识别设备,并对比下面的胶管记录。可用文件可在此处打开。

产品手册

kobelco-sk250-sk250-10-sk260lc-10-product-brochure-482f34b385ac

型号规格

查看或下载手册

门店指南

为神钢 SK250-10查找正确的液压胶管

从设备和路线开始

对于神钢 SK250-10,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • H33L04150DY1,500 mm · 6I · 分配阀上边—分配阀左边电磁阀
  • 2420R349D068680 mm · 6I · 分配阀左边—油箱
  • HX33L06046DX460 mm · 10I · 分配阀左边电磁阀—分配阀下边

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了神钢 SK250-10?

当前发布的数据覆盖12系统和66胶管记录。具有更多列出记录的系统包括:电磁阀(13胶管), 分配阀(12胶管), 手柄(12胶管), 液压泵(5胶管), 黄油管(5胶管), 动臂总成(4胶管)。

神钢 SK250-10的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为280–3,800 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是神钢 SK250-10常用的?

当前已发布记录中最常见的原始规格是:6I(26记录), 10I(23记录), 25IV(8记录), 13II(4记录), 16IV(2记录)。请核对规格以及长度、压力和接头细节。

我如何识别神钢 SK250-10的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:H33L04150DY:左1/4英寸 C型 0°;右1/4英寸 C型 90°; 2420R349D068:左1/4英寸 C型 0°;右1/4英寸 C型 0°; HX33L06046DX:左3/8英寸 C型 0°;右3/8英寸 C型 90°。打开具体零件号或管号记录;不要仅根据外观交换两端。
