液压线路维修数据

神钢 SK270D-8胶管长度及接头数据

覆盖详情
胶管记录
60记录
完整参数
60记录
液压系统
12系统
长度范围
280–3,600 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
神钢SK270D-8分配阀2420R349D028280 mm1/4英寸 C型 直通(手写接头规格)1/4英寸 C型 直通(手写接头规格)查看详情
神钢SK270D-8手柄HX23L06155CH1,550 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8手柄HX23L06175CB1,750 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8回转马达ZX22M08086860 mm1/2英寸 C型 0°1/2英寸 C型 0°查看详情
神钢SK270D-8机油管VH6444082180A1,200 mm1寸 D型 0°1寸 D型 0°查看详情
神钢SK270D-8回转马达ZX22M12070700 mm3/4英寸 C型 0°3/4英寸 C型 90°查看详情
神钢SK270D-8手柄LS68H01016D11,350 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK270D-8电磁阀2420R537D1651,650 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8分配阀2420R349D1051,050 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK270D-8液压泵2420R537D065650 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8液压系统YN03H01809D2720 mm1 3/16英寸 A型 0°F44 90° H130查看详情
神钢SK270D-8黄油管2444R1117D098980 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK270D-8手柄HX23L06145CB1,450 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8手柄2420R537D1351,350 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8分配阀2420R537D2502,500 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8液压泵ZX23M06048480 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8液压泵LC30H01094D21,320 mmF47.6 法兰 90°F47.6 法兰 90°H130查看详情
神钢SK270D-8分配阀2420R537D1401,400 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8分配阀HX33L06042DX420 mm3/8英寸 C型 0°3/8英寸 C型 90°查看详情
神钢SK270D-8电磁阀2420R349D1151,150 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK270D-8分配阀2420R537D1451,450 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8回转接头ZX22M082302,300 mm1/2英寸 C型 0°1/2英寸 C型 0°查看详情
神钢SK270D-8液压泵YN06H01052D1340 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK270D-8动臂总成ZX20H10072720 mmU1寸 A型 0°U1寸 A型 0°查看详情
神钢SK270D-8黄油管2444R1117D2402,400 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK270D-8黄油管2444R1117D2302,300 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK270D-8手柄HX23L06175CG1,750 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8电磁阀2420R349D2502,500 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK270D-8踏板2420R349D3503,500 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK270D-8电磁阀2420R349D2152,150 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK270D-8分配阀2420R537D12502,500 mm3/8″ C型 0°(手写接头规格)3/8″ C型 0°(手写接头规格)查看详情
神钢SK270D-8手柄HX23L06155CG1,550 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8踏板2420R349D3603,600 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情
神钢SK270D-8电磁阀2420R537D2702,700 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8分配阀2420R537D2302,300 mm3/8英寸 C型 0°3/8英寸 C型 0°查看详情
神钢SK270D-8踏板2420R349D085850 mm1/4英寸 C型 0°1/4英寸 C型 0°查看详情

数字化数据和源表格

神钢 SK270D-8胶管数据和原始手写表

该表是神钢 SK270D-8车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
2Q03H01276061,350毫米
1903H01276D81,300毫米
2420R349D028280毫米
2420R349D046460毫米
2420R349D052520毫米
2420R349D055550毫米
2420R349D060600毫米
2420R349D085850毫米
2420R349D1051,050毫米
2420R349D1151,150毫米
2420R349D1201,200毫米
2420R349D1351,350毫米
2420R349D1551,550毫米
2420R349D1951,950毫米
2420R349D2152,150毫米
2420R349D2502,500毫米
2420R349D3503,500毫米
2420R349D3603,600毫米
2420R537D035350毫米
2420R537D065650毫米
2420R537D086860毫米
2420R537D1351,350毫米
2420R537D1401,400毫米
2420R537D1451,450毫米
2420R537D1651,650毫米
2420R537D2302,300毫米
2420R537D2402,400毫米
2420R537D2502,500毫米
2420R537D2702,700毫米
2420R537D2852,850毫米
2420R537D12502,500毫米
2444R1117D098980毫米
2444R1117D2302,300毫米
2444R1117D2402,400毫米
2444R1117D3103,100毫米
HX23L06145CB1,450毫米
HX23L06150CR1,500毫米
HX23L06155CG1,550毫米
HX23L06155CH1,550毫米
HX23L06175CB1,750毫米
HX23L06175CG1,750毫米
HX23L06175CR1,750毫米
HX23L06180CH1,800毫米
HX33L06042DX420毫米
LC30H01094D21,200毫米
LC42H01873D1,140毫米
LQ03H01277D11,500毫米
LQ03H0276D81,500毫米
LQ03H027801,500毫米
LQ30H01127011,320毫米
LQ43H0264D11,500毫米
LS68H01016D11,350毫米
VHS444082180H22I1,450毫米
YN03H01805D11,460毫米
YN03H01809D2720毫米
YN06H01052D1340毫米
ZX22M08040900毫米
ZX22M08086860毫米
ZX22M0823012,300毫米
ZX22M12048480毫米
ZX22MI20T0700毫米
ZX23M042902,900毫米
ZX23M06048480毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

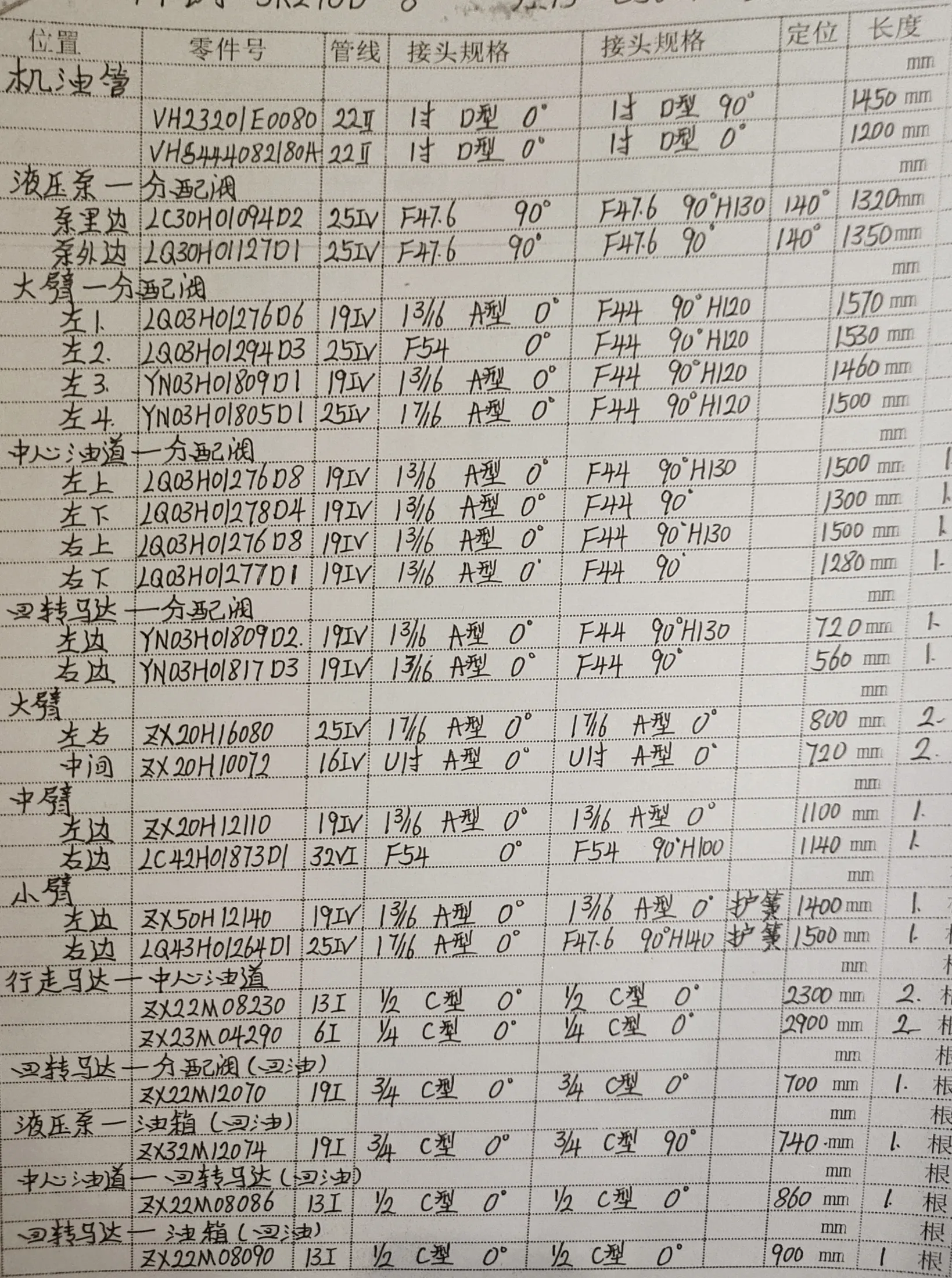

神钢 SK270D-8液压胶管零件号及记录长度— 技术员笔记图像1共5张
笔记本图片1的5
神钢 SK270D-8液压胶管零件号及记录长度— 技术员笔记图像2共5张
笔记本图片2的5
神钢 SK270D-8液压胶管零件号及记录长度— 技术员笔记图像3共5张 — 已记录的胶管零件1903H01276D8, 2Q03H0127606, LC30H01094D2
笔记本图片3的5在此表上记录:1903H01276D8—1,300毫米; 2Q03H0127606—1,350毫米; LC30H01094D2—1,200毫米; LC42H01873D—1,140毫米; 以及12更多记录胶管。
神钢 SK270D-8液压胶管零件号及记录长度— 技术员笔记页2共5页
笔记本第2页,共5页

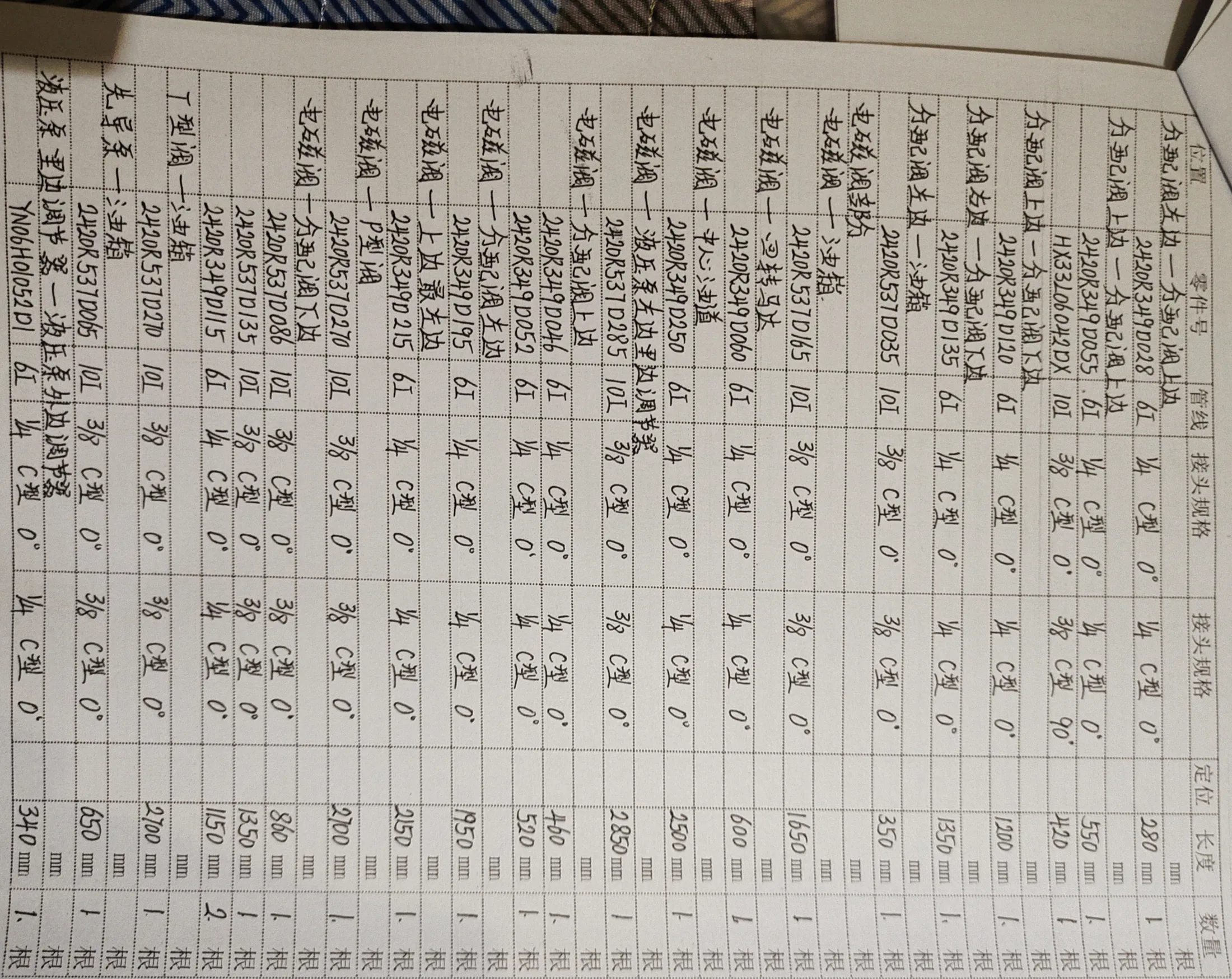

神钢 SK270D-8液压胶管零件号及记录长度— 技术员笔记页5共5页
笔记本第5页,共5页

门店指南

为神钢 SK270D-8查找正确的液压胶管

从设备和路线开始

对于神钢 SK270D-8,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 2420R349D028280 mm · 6I(手写管线代码) · 分配阀左内—分配阀上内
  • HX23L06155CH1,550 mm · 10I · 左手柄—中转接头
  • HX23L06175CB1,750 mm · 10I · 右手柄—中转接头

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了神钢 SK270D-8?

当前发布的数据覆盖12系统和60胶管记录。具有更多列出记录的系统包括:分配阀(13胶管), 电磁阀(11胶管), 手柄(10胶管), 液压泵(7胶管), 动臂总成(5胶管), 踏板(4胶管)。

神钢 SK270D-8的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为280–3,600 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是神钢 SK270D-8常用的?

当前已发布记录中最常见的原始规格是:10I(22记录), 6I(21记录), 25IV(6记录), 13I(3记录), 19I(3记录)。请核对规格以及长度、压力和接头细节。

我如何识别神钢 SK270D-8的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:2420R349D028:左1/4英寸 C型 直通(手写接头规格);右1/4英寸 C型 直通(手写接头规格); HX23L06155CH:左3/8英寸 C型 0°;右3/8英寸 C型 0°; HX23L06175CB:左3/8英寸 C型 0°;右3/8英寸 C型 0°。打开具体零件号或管号记录;不要仅根据外观交换两端。
