液压线路维修数据

神钢 SK495D胶管长度及接头数据

覆盖详情
胶管记录
89记录
完整参数
89记录
液压系统
12系统
长度范围
220–3,800 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
神钢SK495D踏板2420R349D3603,600 mm1/4英寸 0°1/4英寸 0°查看详情
神钢SK495D手柄2420R537D2002,000 mm3/8英寸 0°3/8英寸 0°查看详情
神钢SK495D黄油管2444R1117D1251,250 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK495D回转马达ZX30H12062620 mm1 3/16英寸 0°1 3/16英寸 90°查看详情
神钢SK495D电磁阀HX33L04040DY400 mm1/4英寸 0°1/4英寸 90°查看详情
神钢SK495D分配阀2420R349D028280 mm1/4英寸 0°1/4英寸 0°查看详情
神钢SK495D先导泵2420R537D0074740 mm3/8″ 0°(手写接头规格)3/8″ 0°(手写接头规格)查看详情
神钢SK495D回转马达ZX30H12064640 mm1 3/16英寸 0°1 3/16英寸 90°查看详情
神钢SK495D电磁阀2420R349D068680 mm1/4英寸 0°1/4英寸 0°查看详情
神钢SK495D回转马达YX32H01008DB370 mm1寸 C型 0°1寸 C型 0°查看详情
神钢SK495D黄油管2444R1117D3753,750 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK495D黄油管2444R1117D2902,900 mm1/4英寸 C型 0°3/8 外丝 0°查看详情
神钢SK495D回转马达ZX30H12086860 mm1 3/16英寸 0°1 3/16英寸 90°查看详情
神钢SK495D回转马达ZX32M12064640 mm3/4英寸 C型 0°3/4英寸 C型 90°查看详情
神钢SK495D液压泵LS30H01195D1660 mmF47.6 法兰 0°F47.6 法兰 90°查看详情
神钢SK495D分配阀2420R349D1501,500 mm1/4英寸 0°1/4英寸 0°查看详情
神钢SK495D分配阀2420R349D026260 mm1/4英寸 0°1/4英寸 0°查看详情
神钢SK495D回转马达LS32H01068D3500 mm3/4英寸 C型 90°3/4英寸 C型 90°查看详情
神钢SK495D动臂总成LS03H01440D11,650 mmF54 法兰 0°方盘 90°查看详情
神钢SK495D电磁阀2420R349D025250 mm1/4英寸 0°1/4英寸 0°查看详情
神钢SK495D电磁阀2420R537D2402,400 mm3/8英寸 0°3/8英寸 0°查看详情
神钢SK495D踏板2420R349D1551,550 mm1/4英寸 0°1/4英寸 0°查看详情
神钢SK495D分配阀HX33L04036DY360 mm1/4英寸 0°1/4英寸 90°查看详情
神钢SK495D电磁阀2420R537D050500 mm3/8英寸 0°3/8英寸 0°查看详情
神钢SK495D分配阀2420R537D2302,300 mm3/8英寸 0°3/8英寸 0°查看详情
神钢SK495D分配阀2420R537D080800 mm3/8英寸 0°3/8英寸 0°查看详情
神钢SK495D分配阀HX33L04070DY700 mm1/4英寸 0°1/4英寸 90°查看详情
神钢SK495D回转接头ZX30U161601,600 mm1 7/16英寸 0°F47.6 法兰 90°查看详情
神钢SK495D回转马达ZX32M12088880 mm3/4英寸 C型 0°3/4英寸 C型 90°查看详情
神钢SK495D回转马达YX06H01003DD450 mm1″ C型 0°(手写接头规格)1″ C型 90°(手写接头规格)查看详情
神钢SK495D手柄2420R537D2102,100 mm3/8英寸 0°3/8英寸 0°查看详情
神钢SK495D动臂总成LC42H01779D6920 mm1 7/16英寸 0°1 7/16英寸 0°查看详情
神钢SK495D回转接头YN03H01456D11,710 mm1 7/16英寸 0°F47.6 法兰 90° H140查看详情
神钢SK495D手柄2420R537D1351,350 mm3/8英寸 0°3/8英寸 0°查看详情
神钢SK495D踏板2420R349D1751,750 mm1/4英寸 0°1/4英寸 0°查看详情
神钢SK495D黄油管2444R1117D3003,000 mm1/4英寸 C型 0°3/8 外丝 0°查看详情

数字化数据和源表格

神钢 SK495D胶管数据和原始手写表

该表是神钢 SK495D车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
1LC42H01779D71,650毫米
2S30H01195DI660毫米
2X30U161601,606毫米
550KM1,380毫米
2444RII17D3003,000毫米
2444RII702102,900毫米
2444RII17103753,150毫米
2444RIIT0201,200毫米
FS1L530H0119502720毫米
L503H01440D11,650毫米
LS42H002D111,450毫米
LV03H017021,750毫米
X30H12070706毫米
X30U161851,850毫米
YNO3H056DN950毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

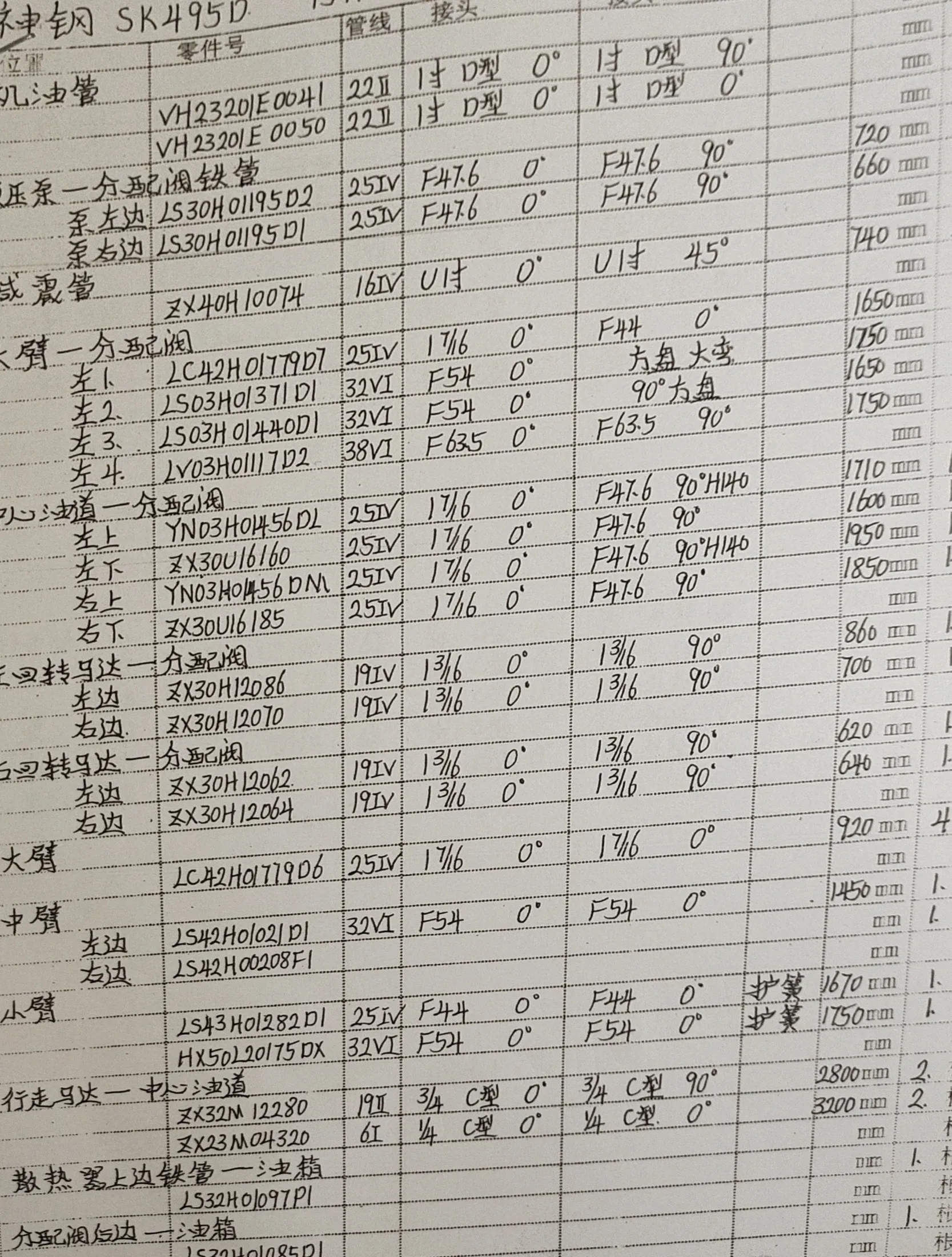

神钢 SK495D液压胶管零件号及记录长度— 技术员笔记页1共5页 — 已记录的胶管零件1LC42H01779D7, 2S30H01195DI, 2X30U16160
笔记本第1页,共5页在此表上记录:1LC42H01779D7—1,650毫米; 2S30H01195DI—660毫米; 2X30U16160—1,606毫米; FS1L530H0119502—720毫米; 以及6更多记录胶管。
神钢 SK495D液压胶管零件号及记录长度— 技术员笔记页3共5页 — 已记录的胶管零件550KM
笔记本第3页,共5页在此表上记录:550KM—1,380毫米。
神钢 SK495D液压胶管零件号及记录长度— 技术员笔记页4共5页
笔记本第4页,共5页

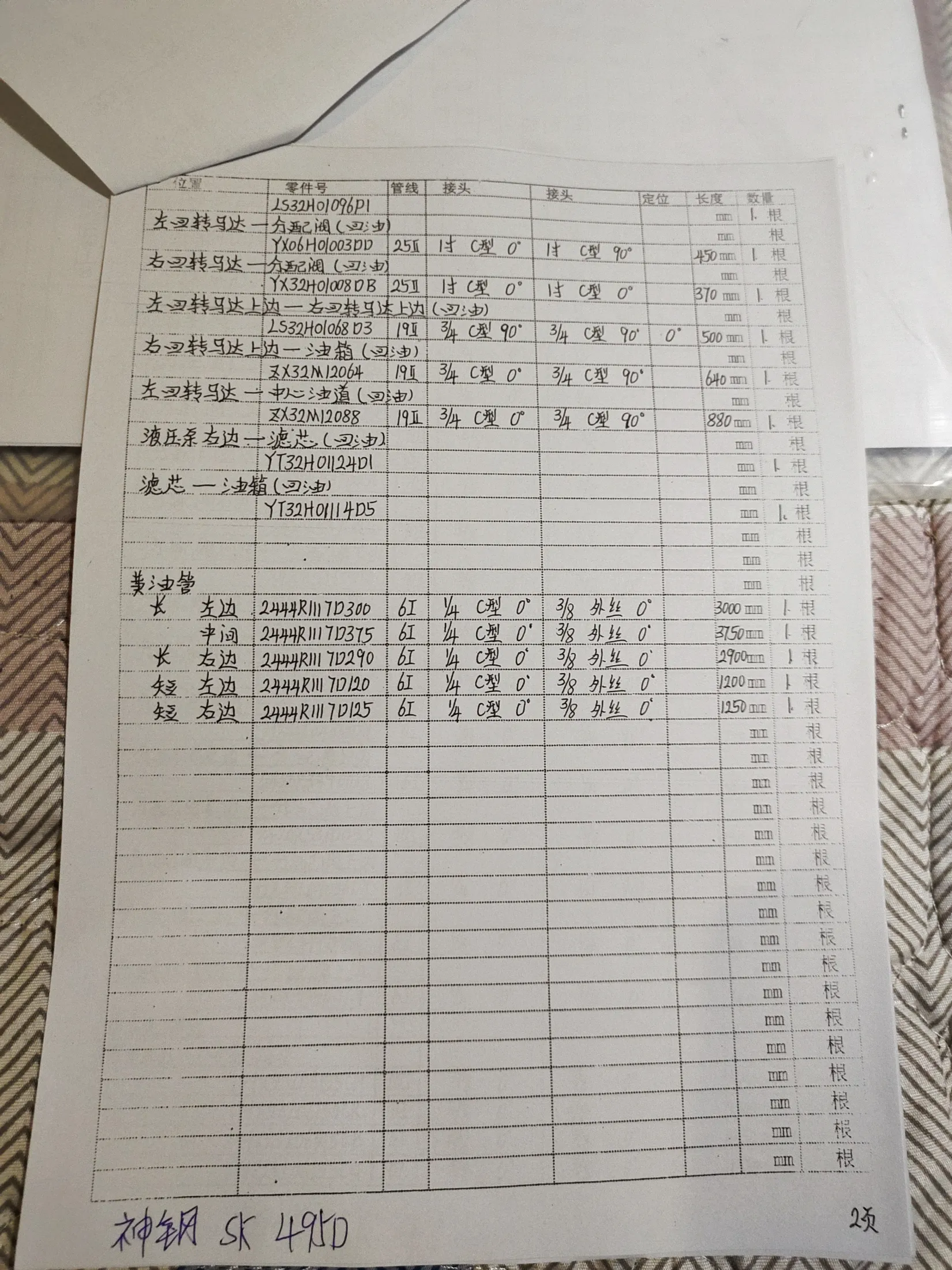

神钢 SK495D液压胶管零件号及记录长度— 技术员笔记页2共5页 — 已记录的胶管零件2444RII1710375, 2444RII17D300, 2444RII70210
笔记本第2页,共5页在此表上记录:2444RII1710375—3,150毫米; 2444RII17D300—3,000毫米; 2444RII70210—2,900毫米; 2444RIIT020—1,200毫米。
神钢 SK495D液压胶管零件号及记录长度— 技术员笔记页5共5页
笔记本第5页,共5页

门店指南

为神钢 SK495D查找正确的液压胶管

从设备和路线开始

对于神钢 SK495D,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 2420R349D3603,600 mm · 6I · 脚踏部分 / 脚踏—分配阀上边
  • 2420R537D2002,000 mm · 10I · 手柄后段 / 中转接头—分配阀下边
  • 2444R1117D1251,250 mm · 6I · 黄油管(短 右边)

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了神钢 SK495D?

当前发布的数据覆盖12系统和89胶管记录。具有更多列出记录的系统包括:分配阀(17胶管), 手柄(17胶管), 电磁阀(12胶管), 回转马达(10胶管), 动臂总成(7胶管), 回转接头(6胶管)。

神钢 SK495D的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为220–3,800 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是神钢 SK495D常用的?

当前已发布记录中最常见的原始规格是:10I(32记录), 6I(31记录), 25IV(9记录), 19IV(4记录), 19II(3记录)。请核对规格以及长度、压力和接头细节。

我如何识别神钢 SK495D的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:2420R349D360:左1/4英寸 0°;右1/4英寸 0°; 2420R537D200:左3/8英寸 0°;右3/8英寸 0°; 2444R1117D125:左1/4英寸 C型 0°;右3/8 外丝 0°。打开具体零件号或管号记录;不要仅根据外观交换两端。
