液压线路维修数据

小松 PC450-7胶管长度及接头数据

覆盖详情
胶管记录
61记录
完整参数
61记录
液压系统
10系统
长度范围
400–3,700 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

制作商零件数据

小松胶管参考(规格来自小松官网,适用机型来自第三方配件商)

使用零件号、完成长度和胶管尺寸来识别可能的替代品。

小松零件号

07074-01007

完成长度
700 mm
胶管内径
1.000 in
胶管类型
Hydraulic Hose Assembly, High Pressure, Length 700 mm · A: Flange Straight; B: Flange Straight · 适用机型: FridayParts
服务等级
High pressure
在HoseSeek上搜索此零件号

小松零件号

07098-01011

完成长度
1,100 mm
胶管内径
1.000 in
胶管类型
Hydraulic Hose Assembly, High Pressure, Length 1100 mm · A: Flange Straight; B: Flange 90 · 适用机型: FridayParts
服务等级
High pressure
在HoseSeek上搜索此零件号

小松零件号

206-62-51650

完成长度
1,355 mm
胶管内径
1.000 in
胶管类型
Hydraulic Hose Assembly, High Pressure, Length 1355 mm · A: Flange Straight; B: Flange Straight · 适用机型: FridayParts
服务等级
High pressure
在HoseSeek上搜索此零件号

小松零件号

207-62-52610

完成长度
1,200 mm
胶管内径
1.000 in
胶管类型
Hydraulic Hose Assembly, High Pressure, Length 1200 mm · A: Flange Straight; B: Flange Straight · 适用机型: FridayParts
服务等级
High pressure
在HoseSeek上搜索此零件号

小松零件号

207-62-54680

完成长度
1,800 mm
胶管内径
1.000 in
胶管类型
Hydraulic Hose Assembly, High Pressure, Length 1800 mm · A: Flange Straight; B: Flange 90 · 适用机型: FridayParts
服务等级
High pressure
在HoseSeek上搜索此零件号

小松零件号

207-62-71370

完成长度
1,610 mm
胶管内径
1.000 in
胶管类型
Hydraulic Hose Assembly, High Pressure · A: Flange; B: Flange 15 · 适用机型: FridayParts
服务等级
High pressure
在HoseSeek上搜索此零件号

小松零件号

207-62-72560

完成长度
1,320 mm
胶管内径
0.248 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure · A: Face Seal; B: Quick Coupler · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-71150

完成长度
1,450 mm
胶管内径
1.000 in
胶管类型
Hydraulic Hose Assembly, High Pressure · A: Face Seal; B: Flange 30 · 适用机型: FridayParts
服务等级
High pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-71251

完成长度
2,620 mm
胶管内径
1.500 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure · A: Flange 45; B: Flange 90 · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-71370

完成长度
1,100 mm
胶管内径
1.000 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure · A: Face Seal; B: Face Seal 90 · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-71640

完成长度
400 mm
胶管内径
0.374 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure, Length 400 mm · A: Face Seal Straight; B: Face Seal Straight · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-72131

完成长度
2,500 mm
胶管内径
0.374 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure, Length 2500 mm · A: Face Seal Straight; B: Face Seal Straight · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-72240

完成长度
620 mm
胶管内径
0.248 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure · A: Face Seal; B: Quick Coupler · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-72250

完成长度
1,270 mm
胶管内径
0.248 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure · A: Face Seal 90; B: Quick Coupler · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-72260

完成长度
1,370 mm
胶管内径
0.248 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure · A: Face Seal 90; B: Quick Coupler · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-72270

完成长度
1,320 mm
胶管内径
0.248 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure · A: Face Seal 90; B: Quick Coupler · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-72470

完成长度
3,270 mm
胶管内径
0.374 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure · A: Face Seal; B: Quick Coupler · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-72590

完成长度
700 mm
胶管内径
0.248 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure, Length 700 mm · A: Face Seal Straight; B: Face Seal Straight · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

208-62-72870

完成长度
1,500 mm
胶管内径
0.248 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure, Length 1500 mm · A: Banjo Straight; B: Face Seal Straight · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

20Y-62-42290

完成长度
3,320 mm
胶管内径
0.248 in
胶管类型
Hydraulic Hose Assembly, Medium Pressure · A: Face Seal; B: Quick Coupler · 适用机型: FridayParts
服务等级
Medium pressure
在HoseSeek上搜索此零件号

小松零件号

6156-11-4460

完成长度
276.7 mm
胶管内径
2.929 in
胶管类型
Hose · 适用机型: FridayParts
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

小松零件号

6156-11-4480

完成长度
224 mm
胶管内径
2.929 in
胶管类型
Hose · 适用机型: FridayParts
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

长度、内径和两端接头形式来自 komatsu.com 原厂零件页;小松官网不公布适用机型,本机型对应关系来自配件商 FridayParts 的公开列表,未经小松确认。下单前请按整机序列号向小松经销商核对零件号。

制作商参考路径

共享胶管零件号的相关设备

这些设备与当前型号共享一个或多个已发布的胶管零件号。

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
小松PC450-7回转接头208-62-714701,700 mm13/16 美A 0°13/16 美A 0°查看详情
小松PC450-7电磁阀208-62-721711,500 mm9/16英寸 0°9/16英寸 90°查看详情
小松PC450-7液压泵02777-002272,700 mm9/16英寸 0°9/16英寸 0°查看详情
小松PC450-7回转接头208-62-761112,800 mmF44 法兰 0°F44 法兰 90°查看详情
小松PC450-7回转接头207-62-711401,350 mm1 7/16 美A 0°F44 法兰 30° H100查看详情
小松PC450-7电磁阀208-62-72190830 mm9/16英寸 0°9/16英寸 90°查看详情
小松PC450-7回转马达208-62-713701,100 mm1 7/16 美A 0°1 7/16 美A 90°查看详情
小松PC450-7动臂总成206-62-516501,350 mmF44 法兰 0°F44 法兰 0°查看详情
小松PC450-7手柄208-62-724703,250 mm快接 0°11/16英寸 0°查看详情
小松PC450-7电磁阀208-62-721312,500 mm11/16英寸 0°11/16英寸 0°查看详情
小松PC450-7液压泵02760-002272,700 mm9/16英寸 0°9/16英寸 0°查看详情
小松PC450-7散热器208-62-712512,620 mmF60.3 法兰 90°F60.3 法兰 45°查看详情
小松PC450-7液压系统208-62-71670550 mm9/16英寸直通9/16英寸直通查看详情
小松PC450-7分配阀208-62-72210400 mm快接 0°9/16英寸 0°查看详情
小松PC450-7回转马达02762-005A9950 mm1英寸 美A 直通(手写接头规格)1英寸 美A 直通(手写接头规格)查看详情
小松PC450-7分配阀208-62-71380650 mm1 7/16 美A 0°1 7/16 美A 0°查看详情
小松PC450-7分配阀208-62-72240600 mm9/16英寸 0°9/16英寸 0°查看详情
小松PC450-7动臂总成207-62-526101,200 mmF44 法兰 0°F44 法兰 0°查看详情
小松PC450-7动臂总成208-62-711601,320 mmF44 法兰 0°F44 法兰 0°查看详情
小松PC450-7动臂总成207-62-713701,610 mmF44 法兰 0°F44 法兰 15° H150查看详情
小松PC450-7分配阀208-62-712401,250 mmF60.3 0°(手写接头规格)F60.3 90°(手写接头规格)查看详情
小松PC450-7回转接头02762-003262,600 mm11/16英寸 0°11/16英寸 0°查看详情
小松PC450-7手柄208-62-728601,400 mmQ16 0°9/16英寸 0°查看详情
小松PC450-7回转接头208-62-711501,450 mm1 7/16 美A 0°F44 法兰 30° H100查看详情
小松PC450-7手柄208-62-727801,400 mmQ12 0°9/16英寸 0°查看详情
小松PC450-7手柄208-62-724403,400 mm9/16英寸 0°9/16英寸 0°查看详情
小松PC450-7动臂总成07074-01009900 mmF44 法兰 0°F44 法兰 0°查看详情
小松PC450-7电磁阀208-62-72160700 mm9/16英寸 0°9/16英寸 0°查看详情
小松PC450-7手柄208-62-727701,450 mmQ16 0°9/16英寸 0°查看详情
小松PC450-7手柄21N-62-367803,100 mm快接 0°11/16英寸 0°查看详情
小松PC450-7回转接头208-62-761502,400 mmF44 法兰 0°F44 法兰 90°查看详情
小松PC450-7液压泵207-62-718801,130 mmF44 法兰 0°F44 法兰 90° H140查看详情
小松PC450-7踏板208-62-723503,100 mmQ12 0°9/16英寸 0°查看详情
小松PC450-7踏板208-62-723213,250 mm11/16英寸 0°11/16英寸 0°查看详情
小松PC450-7手柄208-62-728701,500 mmQ12 0°9/16英寸 0°查看详情
小松PC450-7踏板208-62-723311,400 mm11/16英寸 0°11/16英寸 0°查看详情

数字化数据和源表格

小松 PC450-7胶管数据和原始手写表

该表是小松 PC450-7车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
21N-62-367803,100毫米
21N-62-367903,200毫米
21N-62-367903,206毫米
206-62-516501,350毫米
207-62-526101,200毫米
207-62-546801,800毫米
207-62-711401,350毫米
207-62-713701,610毫米
207-62-718801,130毫米
208-62-711201,300毫米
208-62-711501,450毫米
208-62-711601,320毫米
208-62-711901,450毫米
208-62-712201,240毫米
208-62-712401,250毫米
208-62-712512,620毫米
208-62-713701,100毫米
208-62-71380650毫米
208-62-713901,750毫米
208-62-714701,700毫米
208-62-71670550毫米
208-62-721312,500毫米
208-62-721402,400毫米
208-62-72160700毫米
208-62-721711,500毫米
208-62-72180950毫米
208-62-72190830毫米
208-62-72210400毫米
208-62-72240600毫米
208-62-72290950毫米
208-62-72316950毫米
208-62-723213,250毫米
208-62-723311,400毫米
208-62-723403,250毫米
208-62-723503,100毫米
208-62-723603,550毫米
208-62-723703,700毫米
208-62-724403,400毫米
208-62-724703,250毫米
208-62-72590720毫米
208-62-727701,450毫米
208-62-727801,400毫米
208-62-728601,400毫米
208-62-728701,500毫米
208-62-761112,800毫米
208-62-761502,400毫米
268-62-723L950毫米
02760-002272,700毫米
02761-003141,400毫米
02762-003262,600毫米
02762-005A9950毫米
02762-005252,500毫米
02777-002242,400毫米
02777-002272,700毫米
02778-002292,900毫米
07073-01AA9950毫米
07074-01009900毫米
07098-010111,100毫米
07260-002131,300毫米
AXPPDFSA2T208-62-723503,250毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

小松 PC450-7液压胶管零件号及记录长度— 技术员笔记页1共1页
笔记本第1页,共1页
小松 PC450-7液压胶管零件号及记录长度— 技术员笔记图像2共4张 — 已记录的胶管零件21N-62-36790, 268-62-723L, AXPPDFSA2T208-62-72350
笔记本图片2的4在此表上记录:21N-62-36790—3,206毫米; 268-62-723L—950毫米; AXPPDFSA2T208-62-72350—3,250毫米。
小松 PC450-7液压胶管零件号及记录长度— 技术员笔记页3共4页
笔记本第3页,共4页

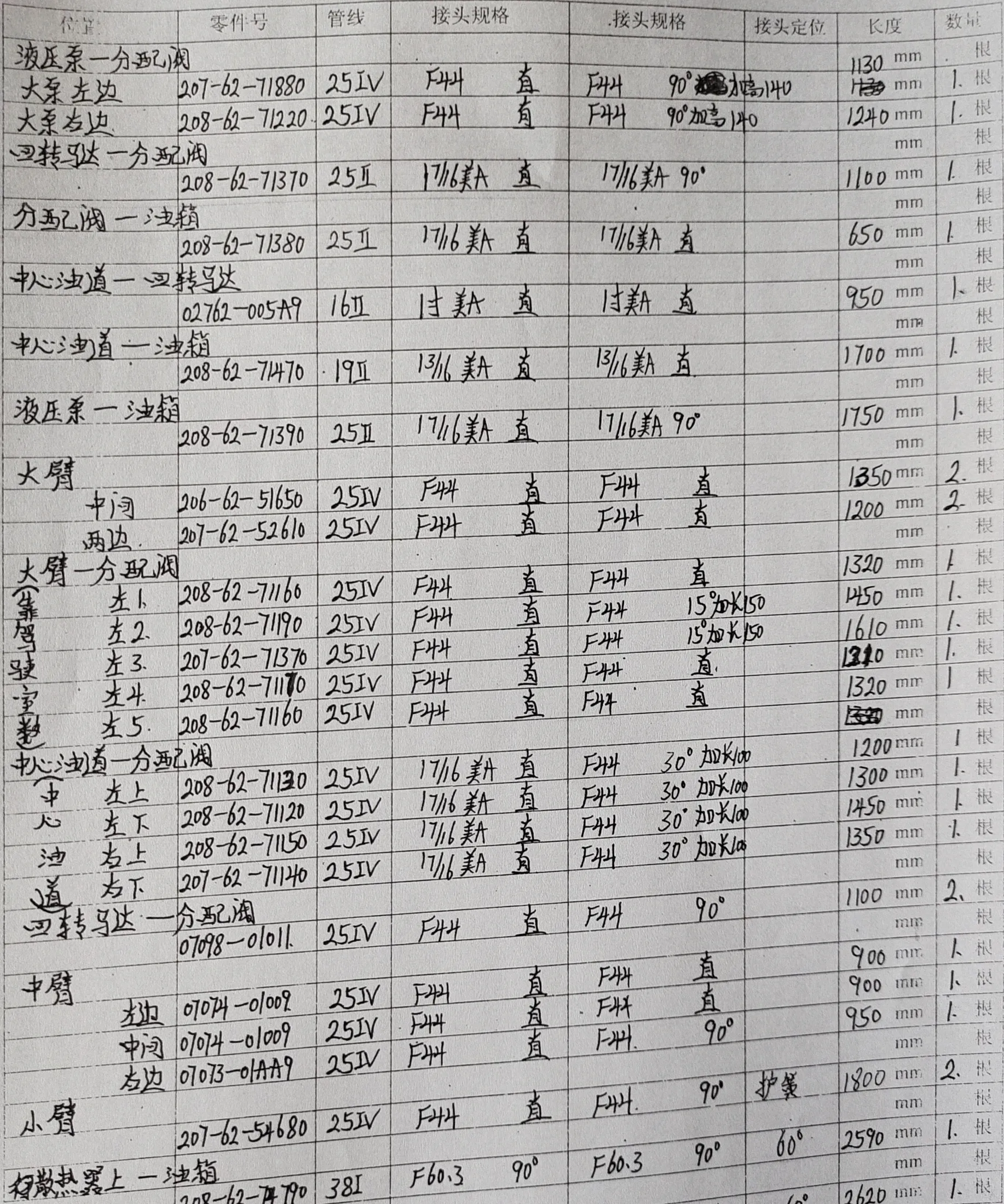

小松 PC450-7液压胶管零件号及记录长度— 技术员笔记页1共4页 — 已记录的胶管零件02762-005A9
笔记本第1页,共4页在此表上记录:02762-005A9—950毫米。

门店指南

为小松 PC450-7查找正确的液压胶管

从设备和路线开始

对于小松 PC450-7,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 208-62-714701,700 mm · 19II · 中心油道—油箱
  • 208-62-721711,500 mm · 6I · 电磁阀上边—分配阀右下侧
  • 02777-002272,700 mm · 6II · 液压泵—分配阀部分/分配阀上边—液压泵外面上边

制作商用于比较的参考

  • 07074-01007700 mm · 1 in ID · Hydraulic Hose Assembly, High Pressure, Length 700 mm · A: Flange Straight; B: Flange Straight · 适用机型: FridayParts
  • 07098-010111,100 mm · 1 in ID · Hydraulic Hose Assembly, High Pressure, Length 1100 mm · A: Flange Straight; B: Flange 90 · 适用机型: FridayParts
  • 206-62-516501,355 mm · 1 in ID · Hydraulic Hose Assembly, High Pressure, Length 1355 mm · A: Flange Straight; B: Flange Straight · 适用机型: FridayParts
  • 207-62-526101,200 mm · 1 in ID · Hydraulic Hose Assembly, High Pressure, Length 1200 mm · A: Flange Straight; B: Flange Straight · 适用机型: FridayParts
  • 207-62-546801,800 mm · 1 in ID · Hydraulic Hose Assembly, High Pressure, Length 1800 mm · A: Flange Straight; B: Flange 90 · 适用机型: FridayParts
  • 207-62-713701,610 mm · 1 in ID · Hydraulic Hose Assembly, High Pressure · A: Flange; B: Flange 15 · 适用机型: FridayParts

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了小松 PC450-7?

当前发布的数据覆盖10系统和61胶管记录。具有更多列出记录的系统包括:动臂总成(9胶管), 电磁阀(9胶管), 踏板(9胶管), 回转接头(8胶管), 手柄(8胶管), 液压泵(7胶管)。

小松 PC450-7的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为400–3,700 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是小松 PC450-7常用的?

当前已发布记录中最常见的原始规格是:6I(22记录), 25IV(17记录), 10I(10记录), 25II(3记录), 6II(3记录)。请核对规格以及长度、压力和接头细节。

我如何识别小松 PC450-7的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:208-62-71470:左13/16 美A 0°;右13/16 美A 0°; 208-62-72171:左9/16英寸 0°;右9/16英寸 90°; 02777-00227:左9/16英寸 0°;右9/16英寸 0°。打开具体零件号或管号记录;不要仅根据外观交换两端。

哪些制造商的胶管零件号列出了小松 PC450-7?

制造商参考目前列出了22胶管零件号,包括07074-01007, 07098-01011, 206-62-51650, 207-62-52610, 207-62-54680, 207-62-71370, 207-62-72560, 208-62-71150。使用精确的零件号作为第一个查找键。

小松 PC450-7已发布的完成胶管长度有哪些?

已公布的制造商参考范围从224–3,320 mm开始。下单或制造前,请匹配长度以符合确切的零件号和机器。

制造商参考是否包括小松 PC450-7的两个接头端?

不。这些参考行提供零件号、成品长度、胶管内径,以及已发布的胶管类型或服务等级。请在拆下的胶管或适用的零件图上确认两端的接头。
