液压线路维修数据

三一 SY245H胶管长度及接头数据

覆盖详情
胶管记录
2记录
完整参数
2记录
液压系统
1系统
长度范围
1,250–1,350 mm

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
三一SY245H动臂系统6027224511,350 mmF44 0°(手写接头规格)F44 H160 90°(手写接头规格)查看详情
三一SY245H动臂系统602724521,250 mmF44 0°(手写接头规格)F44 H90 90°(手写接头规格)查看详情

数字化数据和源表格

三一 SY245H胶管数据和原始手写表

该表是三一 SY245H车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
A832111200001,200毫米
A83230650006I650毫米
B2300300030900毫米
B23003002221,400毫米
B2300300258450毫米
B23003004632,400毫米
B230030000141,600毫米
B23003000234700毫米
B230030002862,300毫米
B23003000977400毫米
B23003000983100毫米
B23003002338I400毫米
B23003002486300毫米
B230030032172,550毫米
B23003003423250毫米
B23003003611280毫米
B23003004133300毫米
B23003060305800毫米
B230030008716I650毫米
B230030009856I1,600毫米
B230030009936I800毫米
B2300300137561,950毫米
B230030020456I300毫米
B230030022636I400毫米
B230030026846I2,050毫米
B2300300226361400毫米
B2301030009826I1,000毫米
B2301030009936I800毫米
B230103002294191V680毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

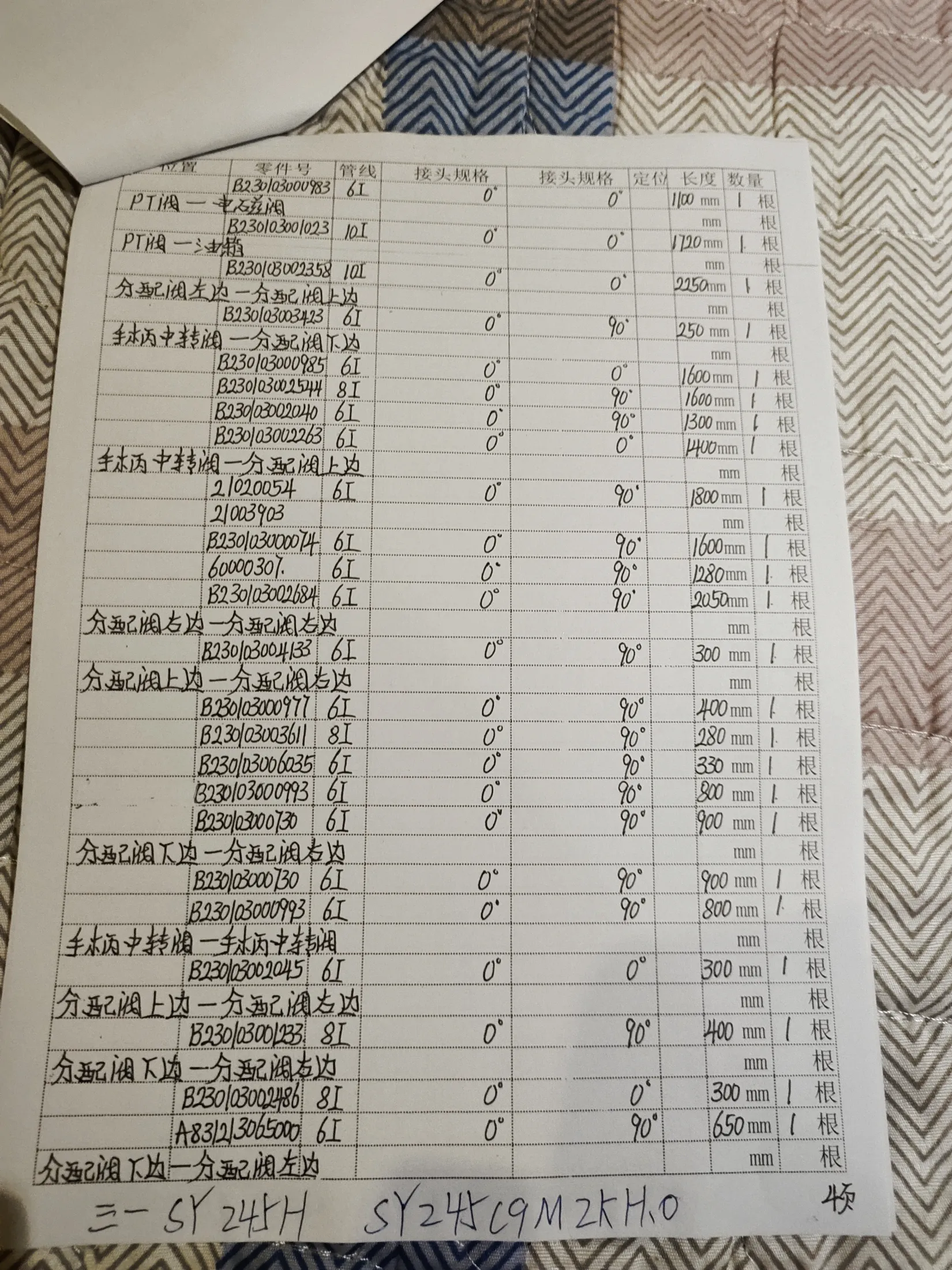

三一 SY245H液压胶管零件号及记录长度— 技术员笔记页4共5页 — 已记录的胶管零件A83230650006I, B23003000014, B2300300030
笔记本第4页,共5页在此表上记录:A83230650006I—650毫米; B23003000014—1,600毫米; B2300300030—900毫米; B23003000977—400毫米; 以及10更多记录胶管。

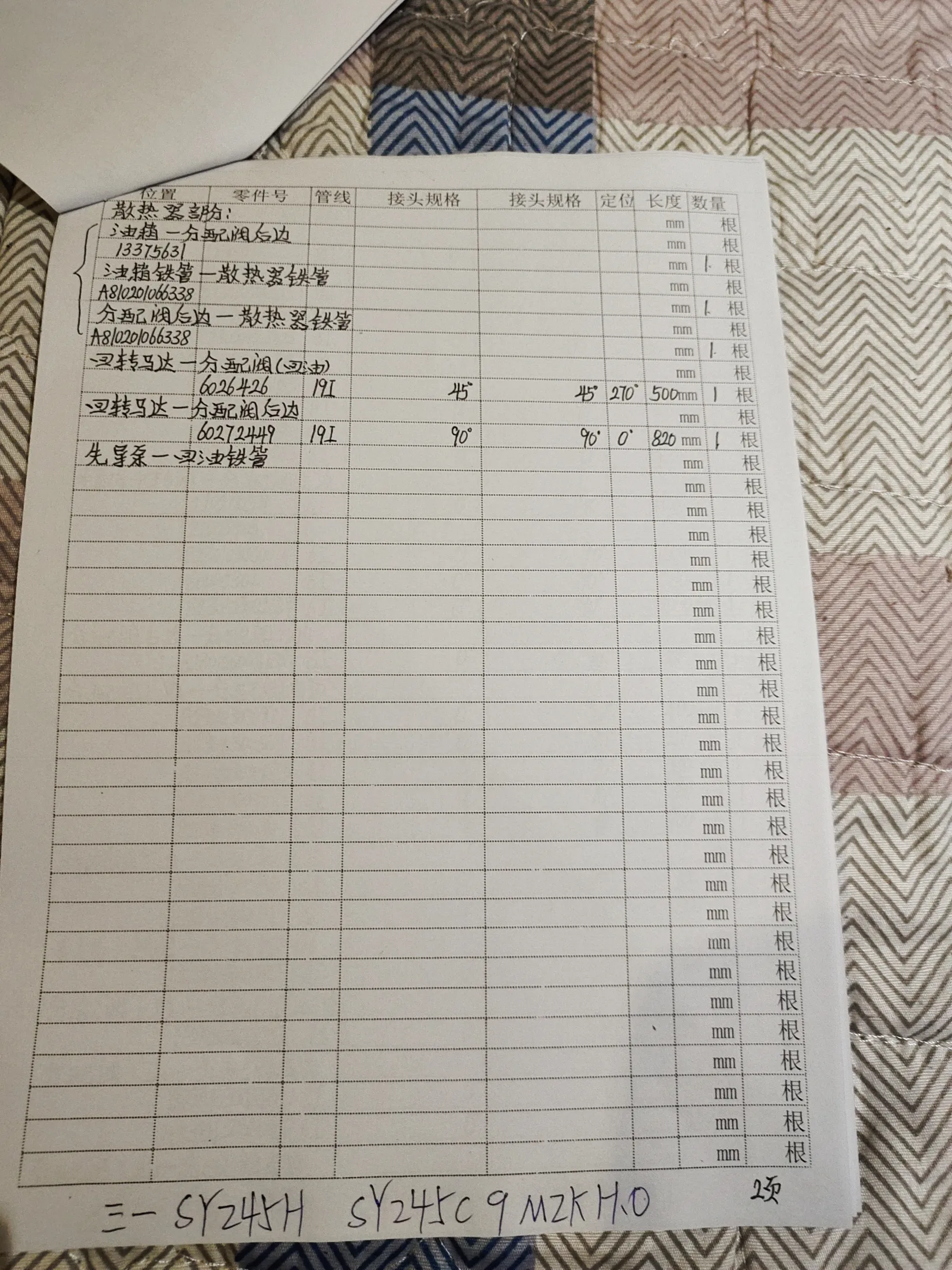

三一 SY245H液压胶管零件号及记录长度— 技术员笔记页3共5页
笔记本第3页,共5页

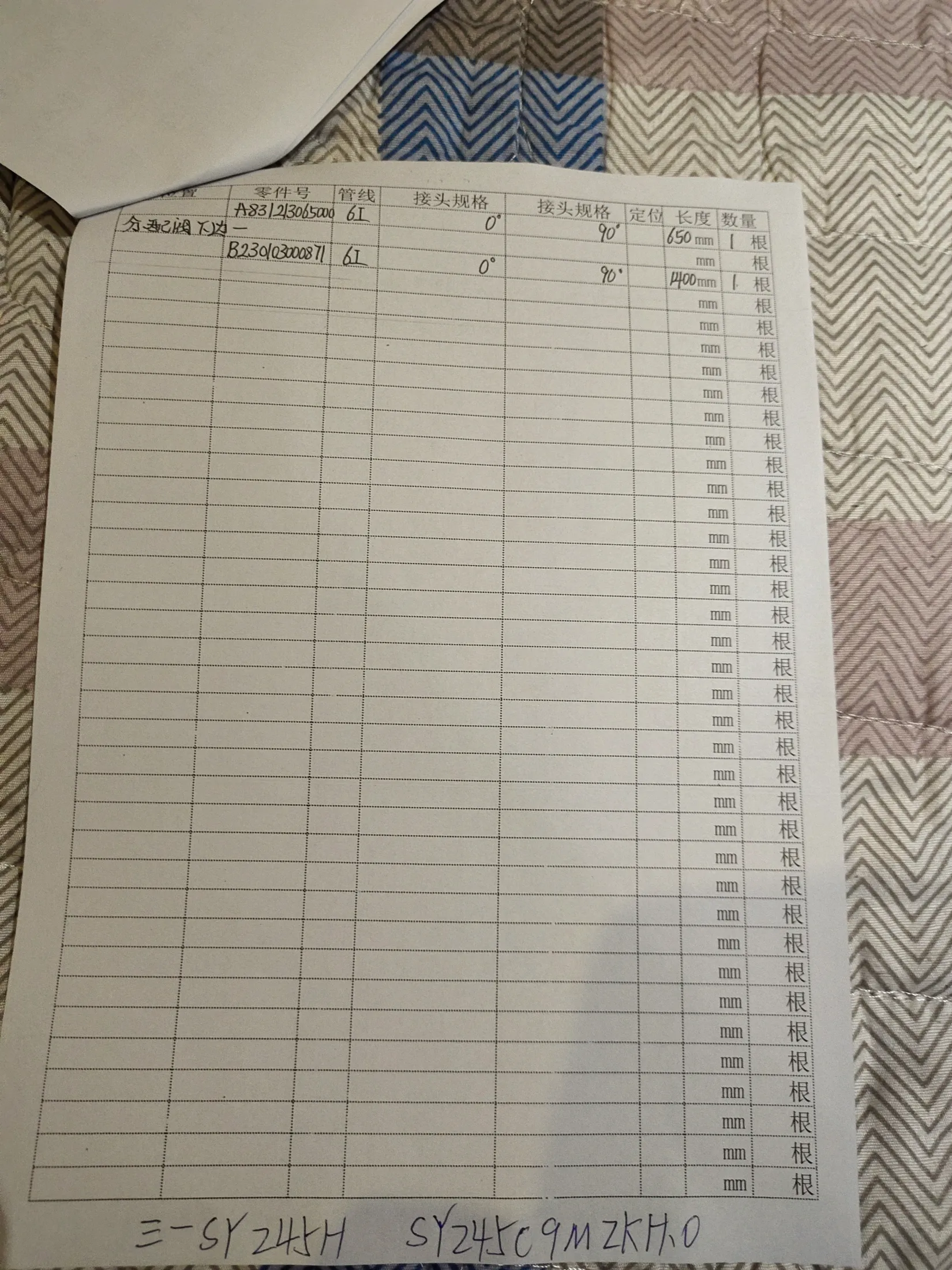

三一 SY245H液压胶管零件号及记录长度— 技术员笔记页5共5页 — 已记录的胶管零件B230030008716I
笔记本第5页,共5页在此表上记录:B230030008716I—650毫米。

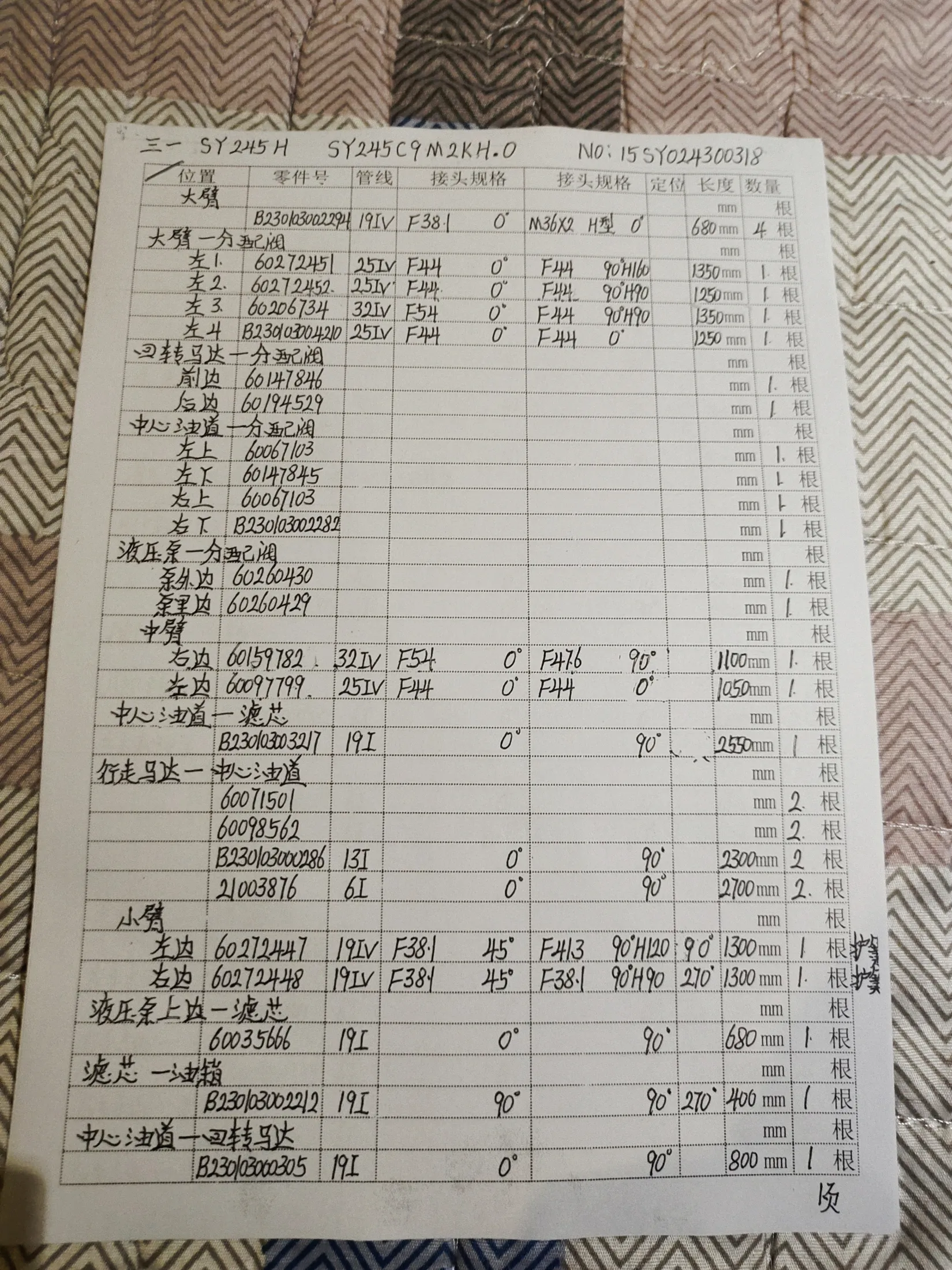

三一 SY245H液压胶管零件号及记录长度— 技术员笔记页1共5页 — 已记录的胶管零件B23003000286, B2300300222, B23003003217
笔记本第1页,共5页在此表上记录:B23003000286—2,300毫米; B2300300222—1,400毫米; B23003003217—2,550毫米; B23003060305—800毫米; 以及1更多记录胶管。

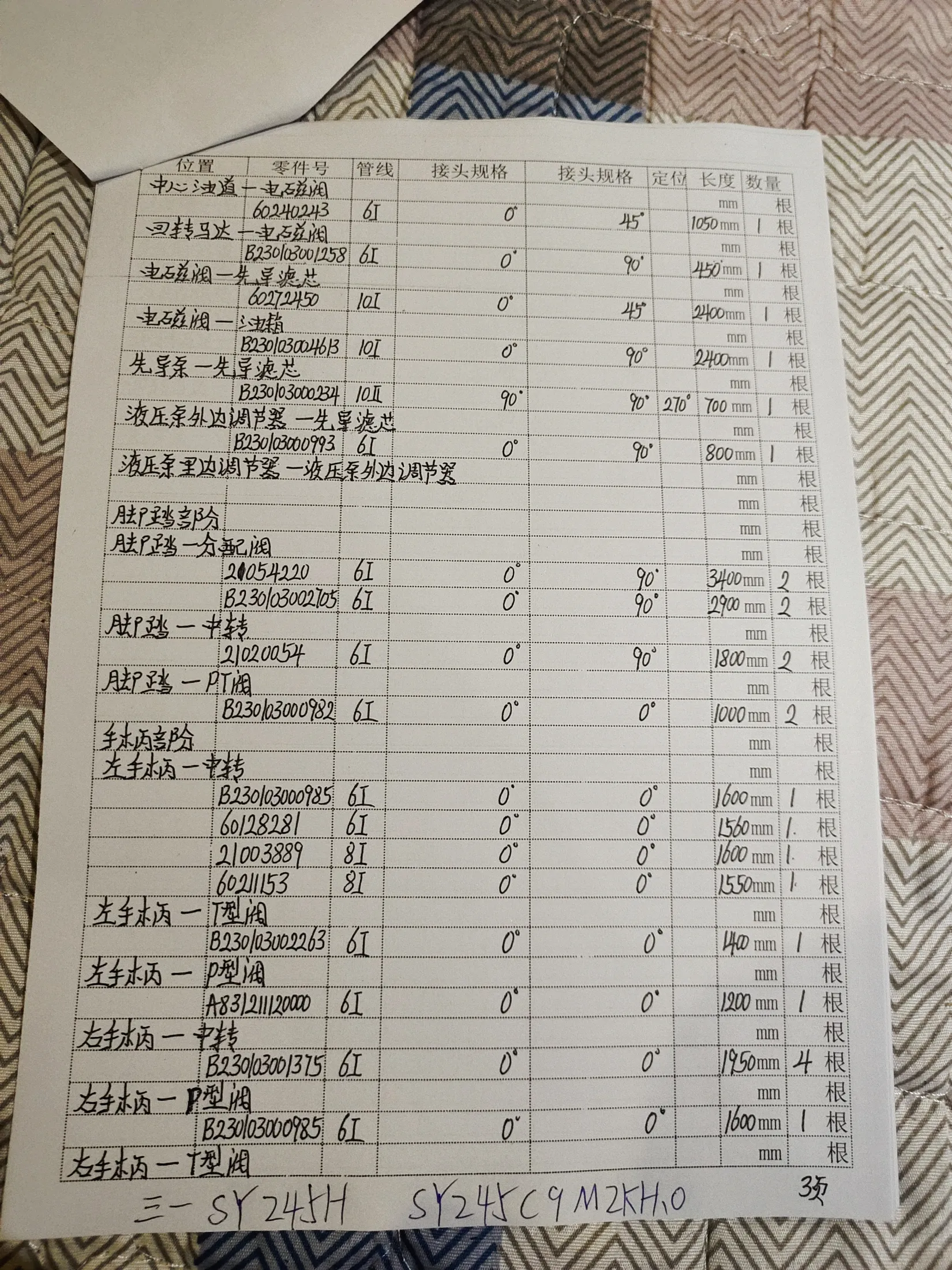

三一 SY245H液压胶管零件号及记录长度— 技术员笔记页2共5页 — 已记录的胶管零件A83211120000, B23003000234, B230030009856I
笔记本第2页,共5页在此表上记录:A83211120000—1,200毫米; B23003000234—700毫米; B230030009856I—1,600毫米; B230030009936I—800毫米; 以及5更多记录胶管。

门店指南

为三一 SY245H查找正确的液压胶管

从设备和路线开始

对于三一 SY245H,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 6027224511,350 mm · 25IV · 大臂—分配阀(左1)
  • 602724521,250 mm · 25IV · 大臂—分配阀(左2)

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

三一 SY245H的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为1,250–1,350 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是三一 SY245H常用的?

当前已发布记录中最常见的原始规格是:25IV(2记录)。请核对规格以及长度、压力和接头细节。

我如何识别三一 SY245H的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:602722451:左F44 0°(手写接头规格);右F44 H160 90°(手写接头规格); 60272452:左F44 0°(手写接头规格);右F44 H90 90°(手写接头规格)。打开具体零件号或管号记录;不要仅根据外观交换两端。
