液压线路维修数据

住友 SH300-5胶管长度及接头数据

覆盖详情
胶管记录
64记录
完整参数
64记录
液压系统
12系统
长度范围
320–3,750 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
住友SH300-5液压系统KHJ2342380 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
住友SH300-5动臂总成KRV24951,000 mm1 7/16英寸 A型 0°1 7/16英寸 A型 0°查看详情
住友SH300-5机油管KBH105901,450 mm3/4英寸 D型 0°3/4英寸 D型 90°查看详情
住友SH300-5液压系统KBJ11820760 mm3/4英寸 D型直通3/4英寸 D型直通查看详情
住友SH300-5回转马达KSJ2790880 mm3/4英寸 D型 0°3/4英寸 D型 45°查看详情
住友SH300-5回转马达KBJ12530720 mmF44 法兰 0°F44 法兰 90°查看详情
住友SH300-5分配阀KHJ2350520 mm1/4英寸 D型 90°1/4英寸 D型 90°查看详情
住友SH300-5电磁阀KHJ123201,650 mm1/4英寸 D型 0°1/4英寸 D型 45°查看详情
住友SH300-5回转接头KTA11662,400 mm1寸 D型 0°1寸 D型 0°查看详情
住友SH300-5液压系统KHJ11520900 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
住友SH300-5液压泵KHJ2826780 mm1/2英寸 D型 0°1/2英寸 D型 0°查看详情
住友SH300-5动臂总成KBJ115401,660 mm13/16英寸 A型 0°F44 法兰 70° H100查看详情
住友SH300-5分配阀KHJ26922,700 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
住友SH300-5分配阀KHJ24381,650 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
住友SH300-5电磁阀KHJ25241,950 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
住友SH300-5分配阀KHJ21061,600 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
住友SH300-5液压油箱KHJ20833,500 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
住友SH300-5分配阀KHJ23082,150 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
住友SH300-5分配阀KHJ142501,700 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
住友SH300-5踏板KHJ115003,600 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
住友SH300-5机油管KBH105801,350 mm3/4英寸 D型 0°3/4英寸 D型 90°查看详情
住友SH300-5液压系统KHJ23412,200 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
住友SH300-5液压泵KBJ2809450 mm3/4 外丝 0°3/4英寸 D型 0°查看详情
住友SH300-5分配阀KHJ22471,900 mm1/4英寸 D型 0°1/4英寸 D型 0°查看详情
住友SH300-5分配阀KHJ141102,150 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
住友SH300-5手柄KRJ43811,800 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
住友SH300-5液压油箱KHJ131203,450 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情
住友SH300-5踏板KHJ122303,450 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
住友SH300-5液压泵KBJ113801,240 mmF47.6 法兰 0°F47.6 法兰 45°查看详情
住友SH300-5回转接头KBJ11500580 mm3/4英寸 D型 0°F44 法兰 90°查看详情
住友SH300-5分配阀KHJ2084350 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
住友SH300-5电磁阀KHJ27463,300 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
住友SH300-5分配阀KHJ136901,750 mm3/8英寸 D型 0°3/8英寸 D型 90°查看详情
住友SH300-5液压系统KHJ2249950 mm1/4英寸 D型 直通1/4英寸 D型 直通查看详情
住友SH300-5液压系统KHJ23442,550 mm1/4英寸 D型 0°1/4英寸 D型 90°查看详情
住友SH300-5手柄KRJ41341,850 mm3/8英寸 D型 0°3/8英寸 D型 0°查看详情

数字化数据和源表格

住友 SH300-5胶管数据和原始手写表

该表是住友 SH300-5车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
KBH105801,350毫米
KBH105901,450毫米
KBJ2809450毫米
KBJ113801,240毫米
KBJ1138011,240毫米
KBJ11430720毫米
KBJ11490650毫米
KBJ11500580毫米
KBJ115301,870毫米
KBJ115401,660毫米
KBJ115601,350毫米
KBJ11820760毫米
KBJ124901,400毫米
KBJ12530720毫米
KBJ12540920毫米
KBV165701,650毫米
KHJ224606毫米
KHJ10202,050毫米
KHJ1381320毫米
KHJ1387320毫米
KHJ20581,550毫米
KHJ20833,500毫米
KHJ2084350毫米
KHJ21061,600毫米
KHJ2148550毫米
KHJ21712,650毫米
KHJ2181580毫米
KHJ2244600毫米
KHJ22471,900毫米
KHJ2249950毫米
KHJ23082,150毫米
KHJ23412,200毫米
KHJ23412,050毫米
KHJ2342380毫米
KHJ23442,550毫米
KHJ23442,200毫米
KHJ2350520毫米
KHJ24381,650毫米
KHJ25241,950毫米
KHJ26922,700毫米
KHJ27262,100毫米
KHJ27463,300毫米
KHJ2826780毫米
KHJ48302,300毫米
KHJ110202,050毫米
KHJ11180430毫米
KHJ115003,600毫米
KHJ115003,150毫米
KHJ11520900毫米
KHJ11526900毫米
KHJ115801,350毫米
KHJ122303,450毫米
KHJ122403,750毫米
KHJ123201,650毫米
KHJ131203,450毫米
KHJ136603,300毫米
KHJ136603,450毫米
KHJ136901,750毫米
KHJ141102,150毫米
KHJ142501,700毫米
KHJ142803,600毫米
KHJ148302,300毫米
KHJ154801,050毫米
KNJ10712,850毫米
KNJ107112,850毫米
KNJ19971,150毫米
KNJ20042,000毫米
KRJ41341,850毫米
KRJ43811,800毫米
KRJ5760790毫米
KRJ60442,500毫米
KRV24951,000毫米
KSJ2790880毫米
KTA11662,400毫米

原始手写表格

完整页面按原比例显示,且不裁剪。

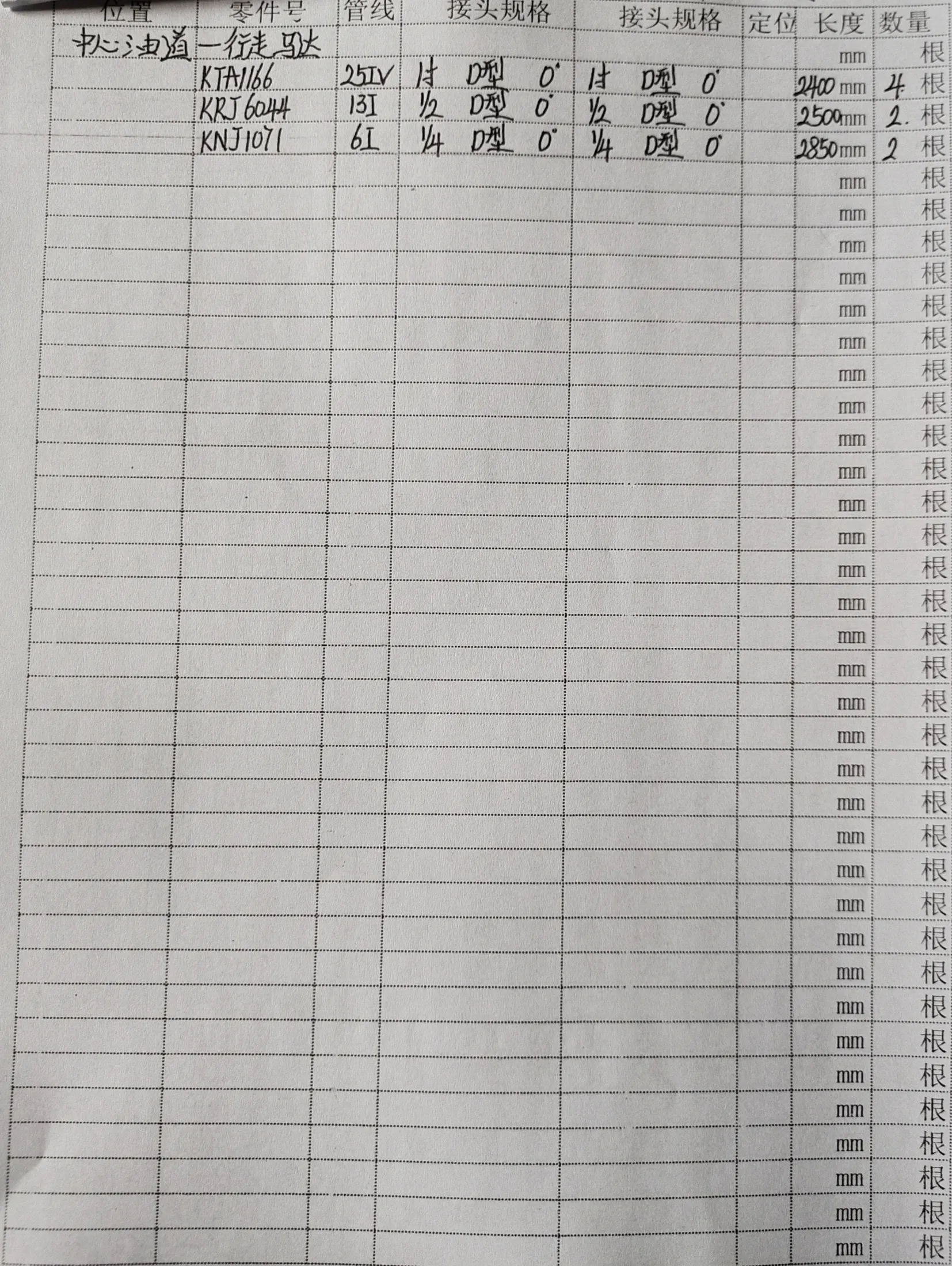

住友 SH300-5液压胶管零件号及记录长度— 技术员笔记页1共1页 — 已记录的胶管零件KNJ1071
笔记本第1页,共1页在此表上记录:KNJ1071—12,850毫米。

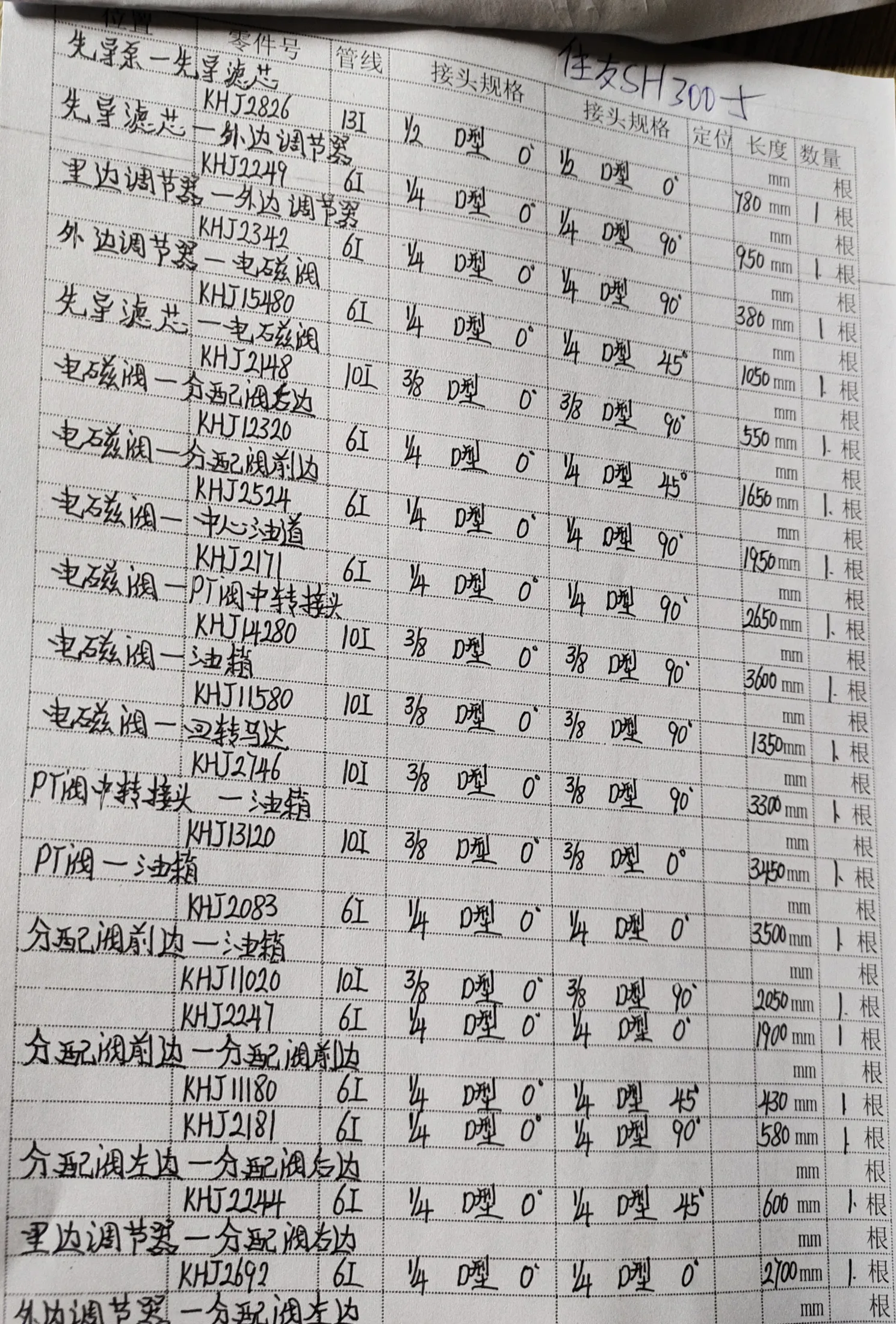

住友 SH300-5液压胶管零件号及记录长度— 技术员笔记图像2共5张 — 已记录的胶管零件KHJ1020, KHJ15480, KHJ2083
笔记本图片2的5在此表上记录:KHJ1020—2,050毫米; KHJ15480—1,050毫米; KHJ2083—3,500毫米; KHJ224—606毫米; 以及5更多记录胶管。

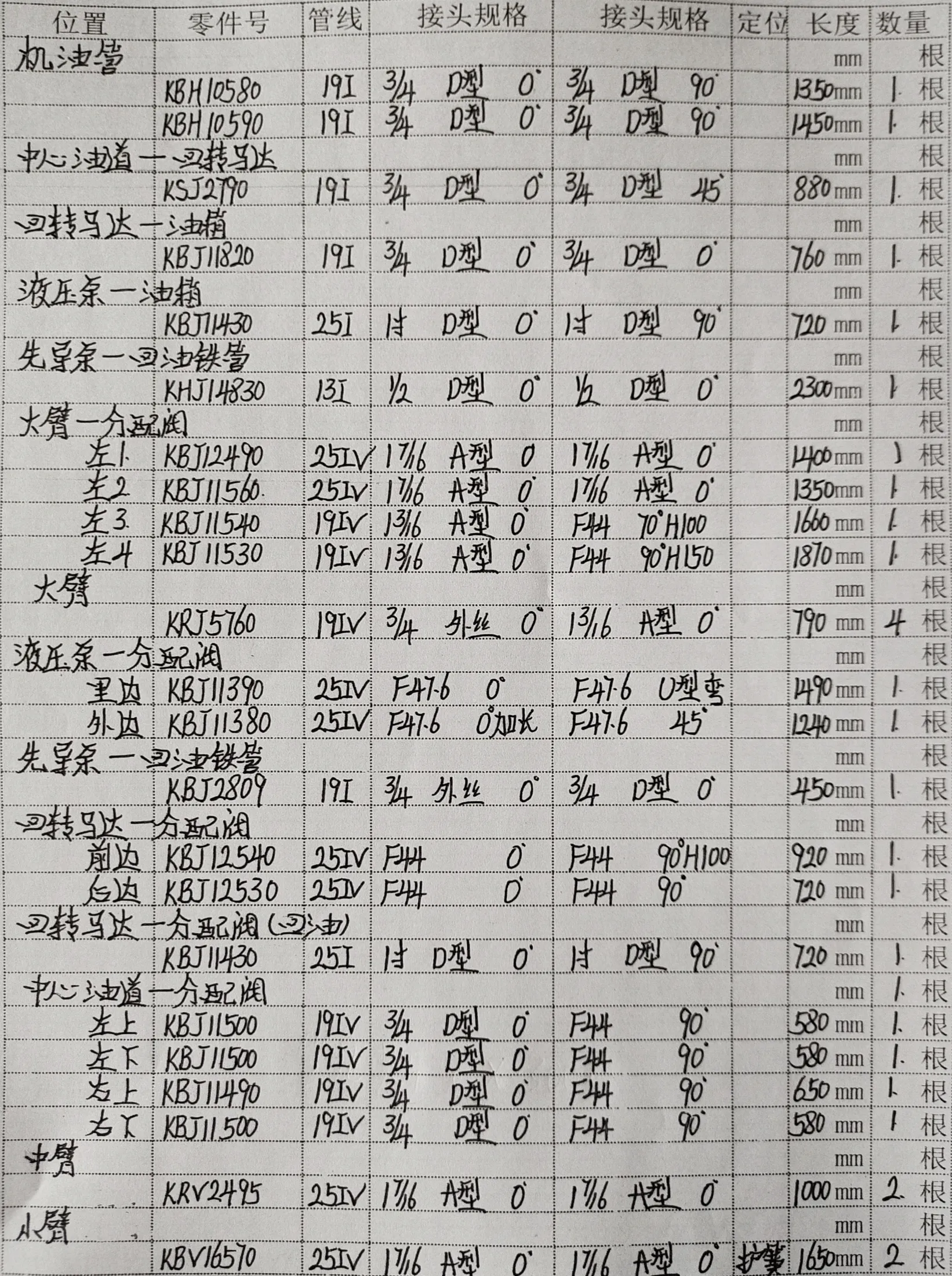

住友 SH300-5液压胶管零件号及记录长度— 技术员笔记图像3共5张 — 已记录的胶管零件KBH10590, KBJ11380, KBJ11820
笔记本图片3的5在此表上记录:KBH10590—1,450毫米; KBJ11380—11,240毫米; KBJ11820—760毫米; KBJ12530—720毫米; 以及3更多记录胶管。

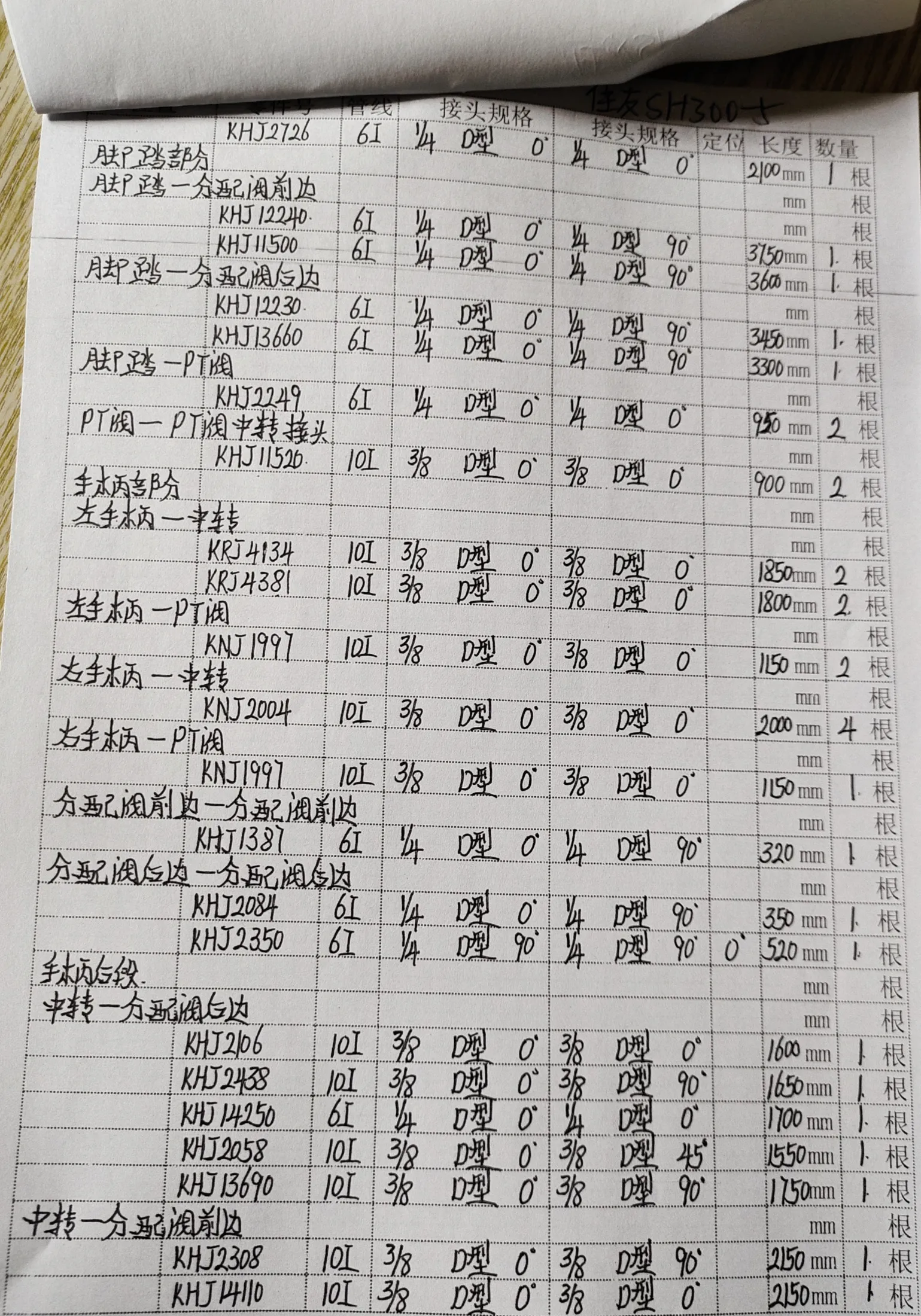

住友 SH300-5液压胶管零件号及记录长度— 技术员笔记图像4共5张 — 已记录的胶管零件KHJ11500, KHJ11526, KHJ13660
笔记本图片4的5在此表上记录:KHJ11500—3,150毫米; KHJ11526—900毫米; KHJ13660—3,450毫米; KHJ1381—320毫米; 以及3更多记录胶管。

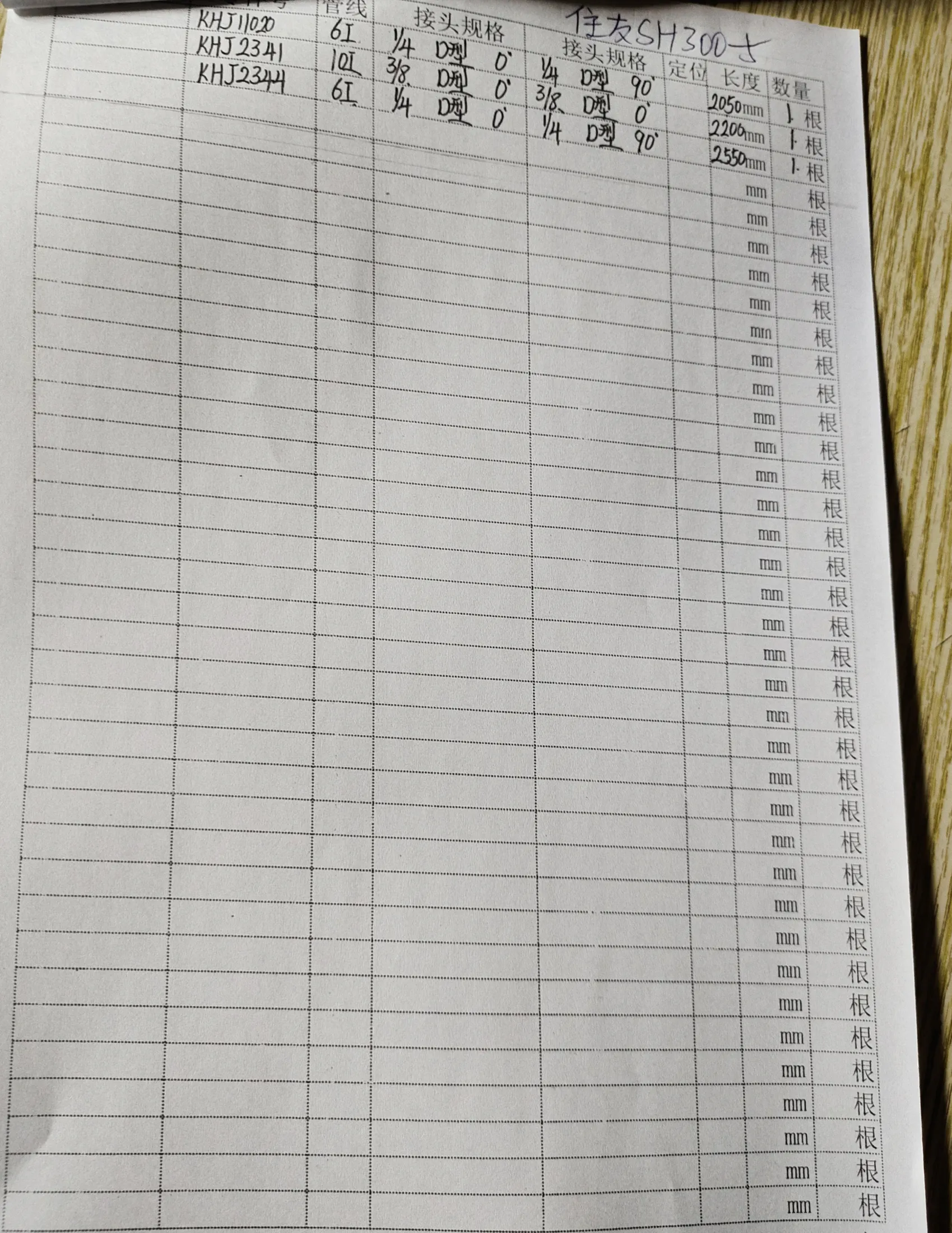

住友 SH300-5液压胶管零件号及记录长度— 技术员笔记页5共5页 — 已记录的胶管零件KHJ2341, KHJ2344
笔记本第5页,共5页在此表上记录:KHJ2341—2,050毫米; KHJ2344—2,200毫米。
