胶管总成规格

F027344液压胶管规格

Forestry machine · John Deere · 1070G Wheeled Harvester

总长度1,150 mm

胶管做管卡

认管、做管要用的参数都在这里

约翰迪尔 1070G 轮式采伐机零件F027344

做这根胶管F027344
L = 1,150 mmX461LT-4L0°R0°
完成长度1,150 mm
胶管规格X461LT-4
L0°

左端接头X10646-6-4接头 · 0°查看真实的接头照片 ↗

R0°

右端接头X10646-6-4接头 · 0°查看真实的接头照片 ↗

点击卡片可放大而不离开此页面。

F027344胶管修理卡

胶管图纸

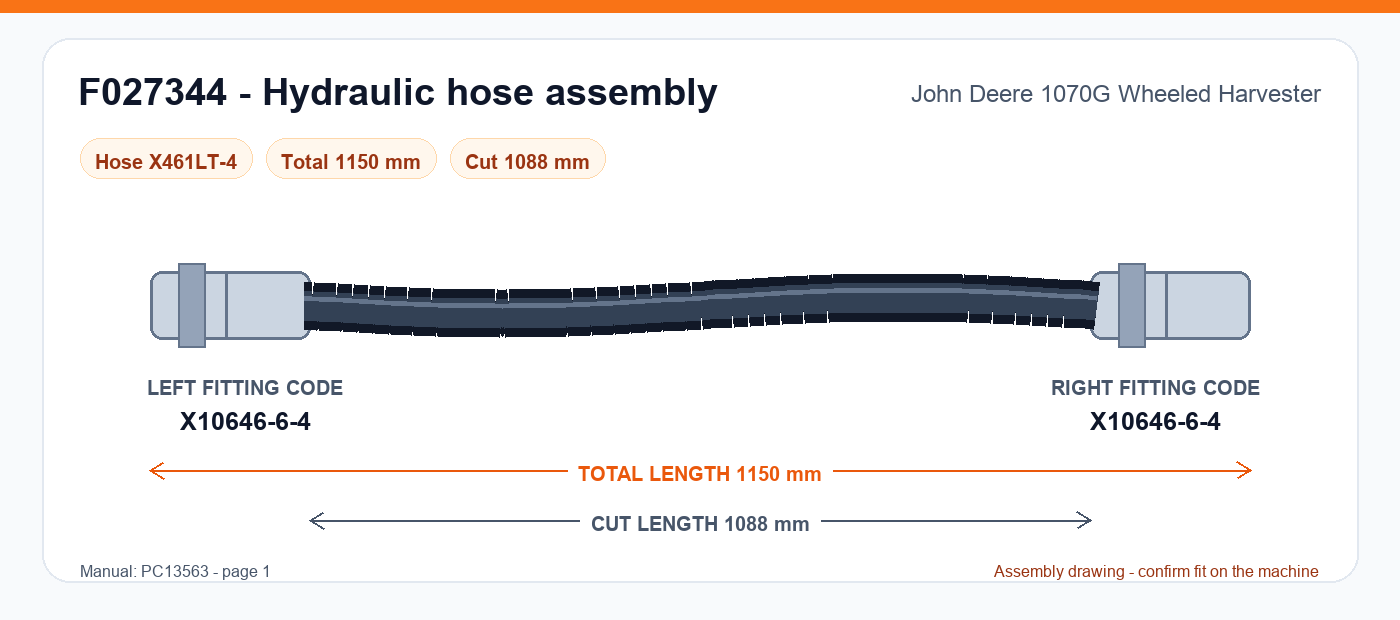

胶管总成图纸

做管前检查总长度和两个接头代码。

F027344液压胶管总成图纸用于John Deere 1070G Wheeled Harvester-1,150毫米总长,左接头X10646-6-4,右接头X10646-6-4
F027344-1,150毫米总长度。选择图纸以全尺寸打开。

修复测量

这些文本值可以翻译并复制。做管前请与设备确认。

机型
约翰迪尔 1070G 轮式采伐机
零件号
F027344
胶管类型
X461LT-4
总长度
1,150 mm
下料长度
1,088 mm
左端液扣压头代码
X10646-6-4查找此代码
右端液扣压头代码
X10646-6-4查找此代码
手册参考
PC13563,第1页

胶管总成详情

零件号
F027344
胶管类型
X461LT-4
总长度
1,150 mm
下料长度
1,088 mm
左接头代码
X10646-6-4
右接头代码
X10646-6-4
应用
1070G Wheeled Harvester: Stage V / Tier 4, Rotating and Leveling Cabin, Gen II
手册页
1
下载手册
