胶管总成规格
F065973液压胶管规格
Forestry machine · John Deere · 1270G Wheeled Harvester
胶管做管卡
认管、做管要用的参数都在这里
约翰迪尔 1270G 轮式采伐机零件F065973
点击卡片可放大而不离开此页面。

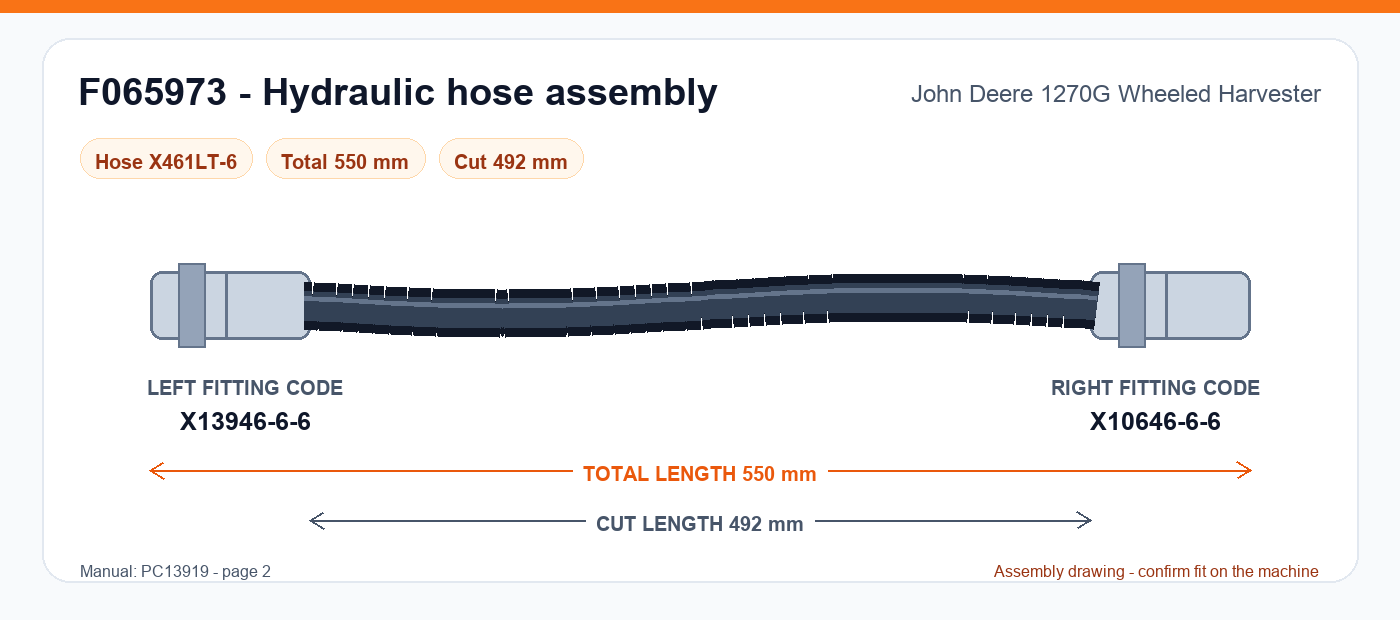

胶管图纸
胶管总成图纸
做管前检查总长度和两个接头代码。

胶管总成详情
- 零件号
- F065973
- 胶管类型
- X461LT-6
- 总长度
- 550 mm
- 下料长度
- 492 mm
- 左接头代码
- X13946-6-6
- 右接头代码
- X10646-6-6
- 应用
- 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
- 手册页
- 2
同一台设备
此设备的更多胶管
手册页3
F686922
应用: 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
- 长
- 1,000 mm
- 下料长度
- 933 mm
- 规格
- X461LT-6
- 左端接头
- X13746-6-6
- 右端接头
- X10646-6-6
手册页2
F073314
应用: 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
- 长
- 1,850 mm
- 下料长度
- 1,790 mm
- 规格
- X461LT-6
- 左端接头
- X10646-6-6
- 右端接头
- X10646-6-6
手册页1
F057102
应用: 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
- 长
- 2,200 mm
- 下料长度
- 2,140 mm
- 规格
- X461LT-6
- 左端接头
- X10646-6-6
- 右端接头
- X10646-6-6
手册页3
F075736
应用: 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
- 长
- 2,950 mm
- 下料长度
- 2,890 mm
- 规格
- X461LT-6
- 左端接头
- X10646-6-6
- 右端接头
- X10646-6-6
手册页2
F071504
应用: 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
- 长
- 5,680 mm
- 下料长度
- 5,620 mm
- 规格
- X461LT-6
- 左端接头
- X10646-6-6
- 右端接头
- X10646-6-6
手册页1
F057806
应用: 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
- 长
- 400 mm
- 下料长度
- 331 mm
- 规格
- X461LT-6
- 左端接头
- X13W46-8-6
- 右端接头
- X16846-8-6
手册页1
F045270
应用: 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
- 长
- 1,050 mm
- 下料长度
- 984 mm
- 规格
- X461LT-6
- 左端接头
- X16846-8-6
- 右端接头
- X16846-8-6
手册页2
F069086
应用: 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
- 长
- 1,250 mm
- 下料长度
- 1,192 mm
- 规格
- X461LT-6
- 左端接头
- X10646-6-6
- 右端接头
- X13946-6-6-MC
看懂并做出这根胶管
门店指南
为John Deere 1270G Wheeled Harvester查找正确的液压胶管
从设备和路线开始
对于John Deere 1270G Wheeled Harvester,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。
切割前读取尺寸
检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。
用于比较的记录
- F065973550 mm · X461LT-6 · 1270G Wheeled Harvester: 6W, Stage V / Tier 4, Rotating and Leveling Cabin, Gen II, Grey
使用图纸进行位置检查。
如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。
可选交叉检查
请AI搜索工具检查该维修数据
这个问题已经为该设备或胶管编写。使用启用网页搜索的工具;将其答案作为起点,并在设备上进行验证。
查看发送的确切问题
我正在核对“F065973液压胶管规格”的液压胶管维修资料。请使用网络搜索,并为每项事实注明来源;请与制造商手册和可靠零件资料交叉核验适用机型及序列号范围、液压系统和安装路线、胶管零件号和图管号、成品长度、胶管规格、压力等级,以及左右接头的螺纹、密封面、尺寸和角度。无法核验的项目请明确说明,不要猜测缺失尺寸或接头。最后给出简短的上机核对清单。
仅供参考。做管前确认实际的胶管。
