左端接头X13946-6-6接头 · 0°查看真实的接头照片 ↗
右端接头X10646-6-6接头 · 0°查看真实的接头照片 ↗
胶管总成规格
Forestry machine · John Deere · 1170G Wheeled Harvester 8W
胶管做管卡
约翰迪尔 1170G 轮式采伐机 8W零件F072872
左端接头X13946-6-6接头 · 0°查看真实的接头照片 ↗
右端接头X10646-6-6接头 · 0°查看真实的接头照片 ↗
点击卡片可放大而不离开此页面。

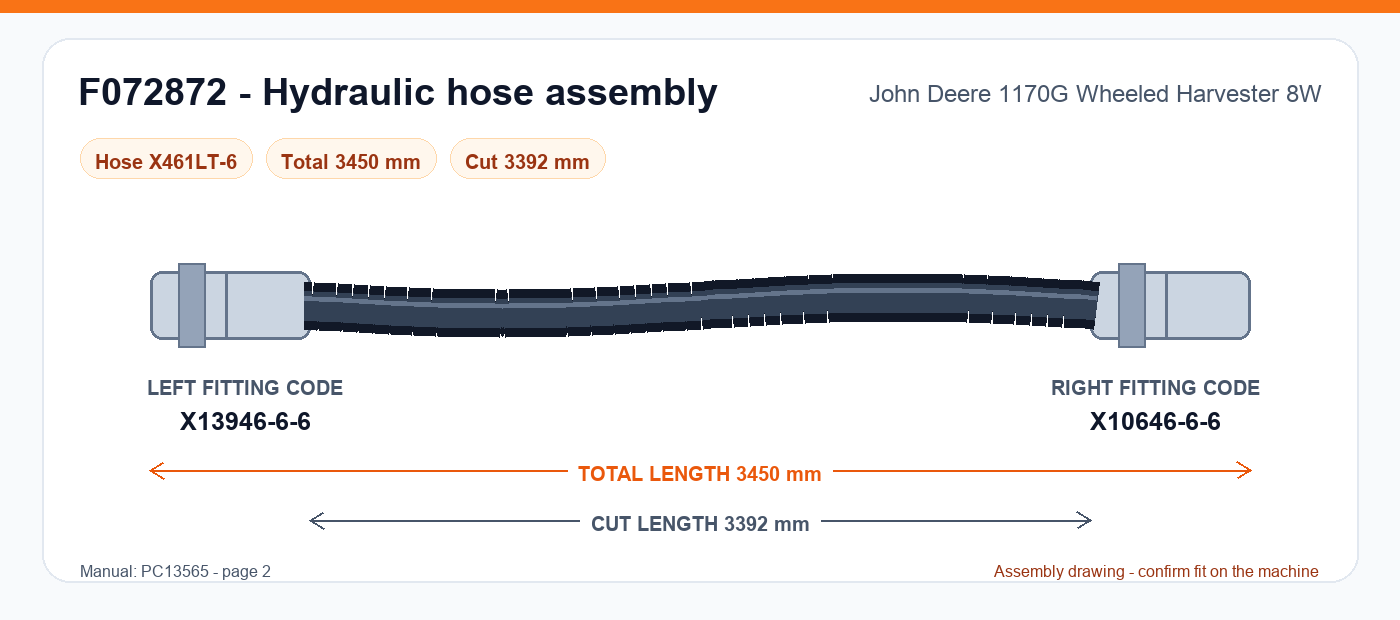

胶管图纸
做管前检查总长度和两个接头代码。

同一台设备
门店指南
对于John Deere 1170G Wheeled Harvester 8W,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。
检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。
如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。
可选交叉检查
这个问题已经为该设备或胶管编写。使用启用网页搜索的工具;将其答案作为起点,并在设备上进行验证。
我正在核对“F072872液压胶管规格”的液压胶管维修资料。请使用网络搜索,并为每项事实注明来源;请与制造商手册和可靠零件资料交叉核验适用机型及序列号范围、液压系统和安装路线、胶管零件号和图管号、成品长度、胶管规格、压力等级,以及左右接头的螺纹、密封面、尺寸和角度。无法核验的项目请明确说明,不要猜测缺失尺寸或接头。最后给出简短的上机核对清单。
仅供参考。做管前确认实际的胶管。
