做这根胶管730502002618
完成长度900 mm
工作压力22.5 MPa
胶管规格DN8;1SN-05;22.5MPa
数量1
左端接头公制内螺纹24°锥带O形圈-轻型公制 · 0°查看真实的接头照片 ↗
右端接头90°公制内螺纹24°锥带O形圈-轻型公制 · 90°查看真实的接头照片 ↗
路线回油铁管T8(液压油箱)~电磁阀(蓄能器)T
单个胶管记录
730502002618液压胶管更换参数
装载机 · 山河智能 · SWL3230(久保田) · 液压油箱
完成长度900 mm
胶管做管卡
认管、做管要用的参数都在这里
山河智能 SWL3230(久保田)管号18· 部件730502002618
点击卡片可放大而不离开此页面。
维修参数
- 零件号
- 730502002618
- 管号图
- 18
- 安装路线
- 回油铁管T8(液压油箱)~电磁阀(蓄能器)T
- 胶管规格
- DN8;1SN-05;22.5MPa
- 完成长度
- 900 mm
- 工作压力
- 22.5 MPa
- 左端接头
- 公制内螺纹24°锥带O形圈-轻型
- 右端接头
- 90°公制内螺纹24°锥带O形圈-轻型
- 数量
- 1

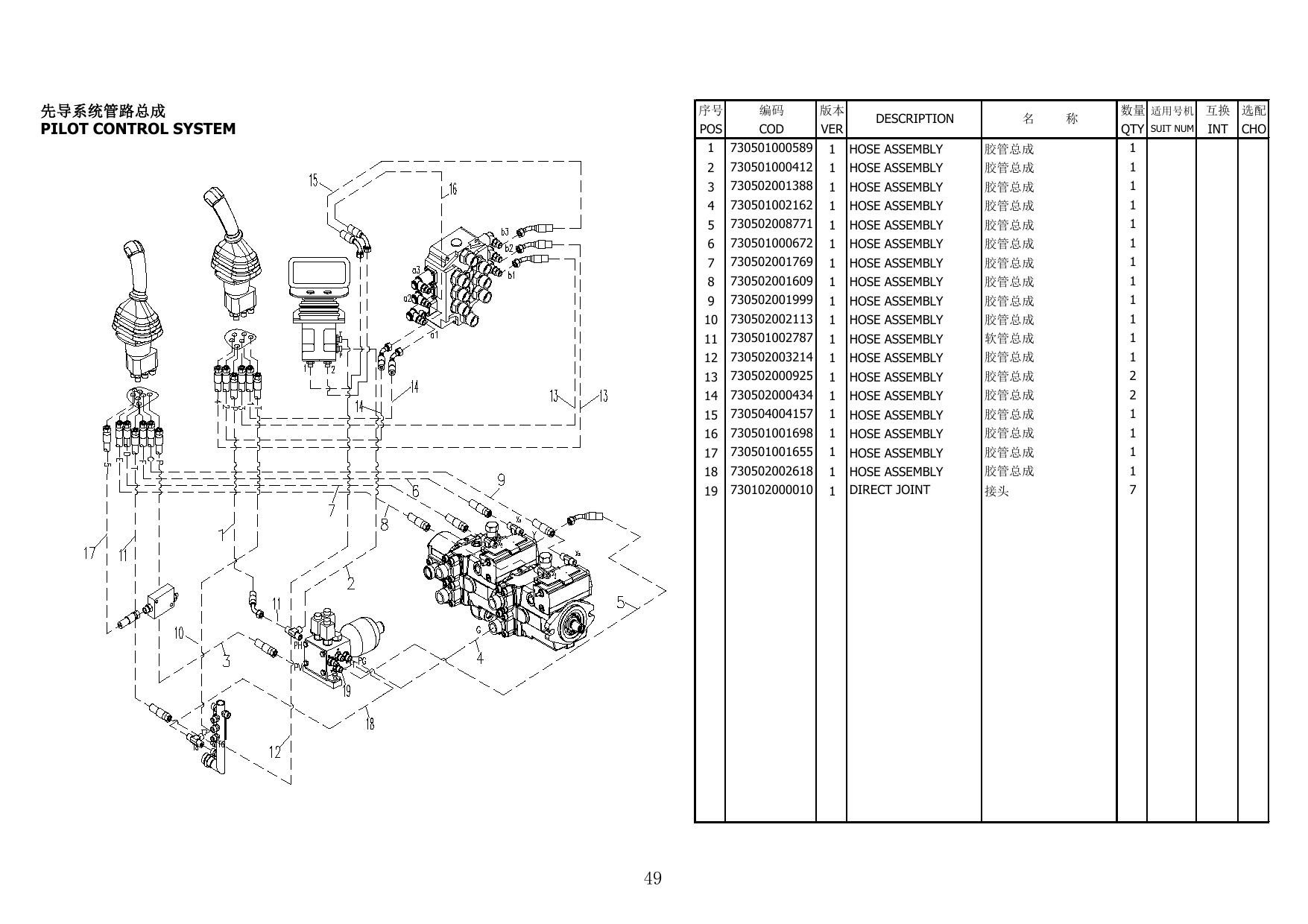

手册图解
安装和爆炸图
红色标记表示已经审核的胶管位置。
管号18
手册参考资料
Manual page and installation references
Sunward SWL3230 Parts Catalog
第49页 · PILOT CONTROL SYSTEM / 先导系统管路总成
看懂并做出这根胶管
门店指南
为山河智能 SWL3230(久保田) 液压油箱查找正确的液压胶管
从设备和路线开始
对于山河智能 SWL3230(久保田) 液压油箱，首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法；如果两者都看不到，则对比安装路线和现有胶管。
切割前读取尺寸
检查列出的尺寸是总成成品长度、光管长度，还是下料长度。这些不可互换。确认胶管规格和压力等级，然后分别比较两端：螺纹、密外胶层、尺寸、角度和方向。
用于比较的记录
- 730502002618900 mm · DN8;1SN-05;22.5MPa · 回油铁管T8(液压油箱)~电磁阀(蓄能器)T
使用图纸进行位置检查。
如果有安装图或手册图，请将其标注与零件号及实际路径匹配。液压回路图解释连接方式，但不显示胶管在设备上的确切布管。如果缺少任何尺寸，请将旧的胶管或清晰的接头端照片带到压管店。
仅供参考。做管前确认实际的胶管。
