单个胶管记录

102-8274液压胶管更换参数

挖掘机 · 卡特 · CAT®312C · 电磁阀

完成长度510 mm

胶管做管卡

认管、做管要用的参数都在这里

卡特 CAT®312C管号26· 部件102-8274

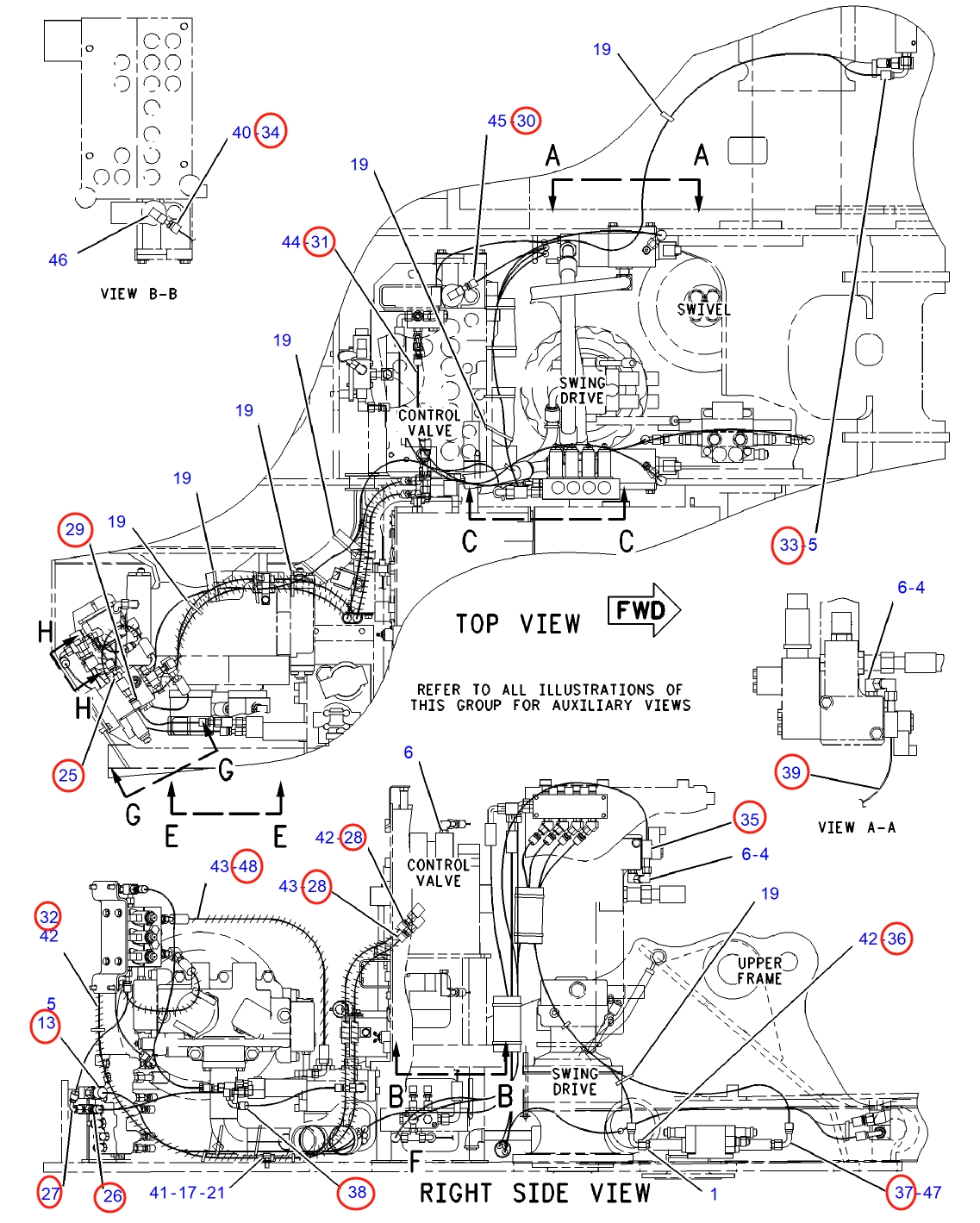

定位安装示意图— 管号26
卡特CAT®312C安装示意图显示液压胶管102-8274在管号26
做这根胶管102-8274
L = 510 mmDN10;1SN-6;10.4MpaL0°R0°
完成长度510 mm
工作压力10.4 MPa
胶管规格DN10;1SN-6;10.4Mpa
数量1
L0°

左端接头美制内螺纹平面密封ORFS · 0°查看真实的接头照片 ↗

R0°

右端接头美制内螺纹平面密封ORFS · 0°查看真实的接头照片 ↗

路线电磁阀(液压泵后上)~

点击卡片可放大而不离开此页面。

102-8274胶管修理卡

维修参数

零件号
102-8274
管号图
26
安装路线
电磁阀(液压泵后上)~
胶管规格
DN10;1SN-6;10.4Mpa
完成长度
510 mm
工作压力
10.4 MPa
左端接头
美制内螺纹平面密封
右端接头
美制内螺纹平面密封
数量
1

同一系统

相关胶管

管号25图

087-5767

安装路线: 电磁阀(液压泵后上)~

长
700 mm
规格
DN10;1SN-6;10.4Mpa
左端接头
90°美制内螺纹平面密封
右端接头
美制内螺纹平面密封
查看完整维修参数

管号36图

7Y-4366

安装路线: 电磁阀(液压油箱后)~

长
750 mm
规格
DN10;1SN-6;10.4Mpa
左端接头
美制内螺纹平面密封
右端接头
美制内螺纹平面密封
查看完整维修参数

管号97图

199-2013

安装路线: 电磁阀(液压泵后)~液压油过滤器

长
960 mm
规格
DN10;1SN-6;10.4Mpa
左端接头
90°美制内螺纹平面密封
右端接头
美制内螺纹平面密封
查看完整维修参数

管号39图

110-5482

安装路线: 电磁阀(回转马达左)~

长
1,635 mm
规格
DN10;1SN-6;10.4Mpa
左端接头
90°美制内螺纹平面密封
右端接头
美制内螺纹平面密封
查看完整维修参数

管号27图

4I-1760

安装路线: 电磁阀(液压泵后上)~

长
500 mm
规格
DN10;-6;10.3Mpa
左端接头
90°美制内螺纹平面密封
右端接头
美制内螺纹平面密封
查看完整维修参数

管号15图

179-7701

安装路线: 电磁阀(回转马达左)~电磁阀(回转马达右)

长
650 mm
规格
DN25;1SN-16;7Mpa
左端接头
美制内螺纹平面密封
右端接头
45°美制内螺纹平面密封
查看完整维修参数

管号42图

202-3860

安装路线: 电磁阀(液压泵后左)~电磁阀(液压泵后右)

长
1,150 mm
规格
DN13;1SN-8;10.4Mpa
左端接头
美制内螺纹平面密封
右端接头
90°美制内螺纹平面密封
查看完整维修参数

管号33图

087-4480

安装路线: 电磁阀(回转马达右上)~

长
1,200 mm
规格
DN13;-8;10.3Mpa
左端接头
90°美制内螺纹平面密封
右端接头
美制内螺纹平面密封
查看完整维修参数

门店指南

为卡特 CAT®312C 电磁阀查找正确的液压胶管

从设备和路线开始

对于卡特 CAT®312C 电磁阀,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

查看所有卡特 CAT®312C系统

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 102-8274510 mm · DN10;1SN-6;10.4Mpa · 电磁阀(液压泵后上)~

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

可选交叉检查

请AI搜索工具检查该维修数据

这个问题已经为该设备或胶管编写。使用启用网页搜索的工具;将其答案作为起点,并在设备上进行验证。

查看发送的确切问题
我正在核对“102-8274液压胶管更换参数”的液压胶管维修资料。请使用网络搜索,并为每项事实注明来源;请与制造商手册和可靠零件资料交叉核验适用机型及序列号范围、液压系统和安装路线、胶管零件号和图管号、成品长度、胶管规格、压力等级,以及左右接头的螺纹、密封面、尺寸和角度。无法核验的项目请明确说明,不要猜测缺失尺寸或接头。最后给出简短的上机核对清单。

仅供参考。做管前确认实际的胶管。
