液压线路维修数据

卡特 CAT®349D2胶管长度及接头数据

覆盖详情
胶管记录
108记录
完整参数
108记录
液压系统
12系统
长度范围
270–4,250 mm

缩小选择范围

当前设备

在此设备上查找胶管

使用系统名称、图表上的编号、零件号、连接点、长度、胶管大小或接头。

搜索其他设备

制作商零件数据

官方Cat胶管参考

使用零件号、完成长度和胶管尺寸来识别可能的替代品。

Cat零件号

130-4407

完成长度
3,537 mm
胶管内径
0.248 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

236-2850

完成长度
4,250 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

296-6251

完成长度
590 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat零件号

385-3046

完成长度
2,040 mm
胶管内径
0.375 in
胶管类型
Thermoplastic Reduced Outside Diameter Hose
服务等级
Not stated on source page
在HoseSeek上搜索此零件号

Cat不会在这些页面上发布两端接头的详细信息。匹配零件号并确认移除的胶管上的两接头,然后再进行制作。

制作商参考路径

共享胶管零件号的相关设备

这些设备与当前型号共享一个或多个已发布的胶管零件号。

胶管修理详情

胶管长度和接头列表

显示36个代表记录。返回查找器进行更具体的搜索。

胶管维修参数列表:品牌、机型、系统、零件号、长度和左右接头。
品牌机型系统零件号长度左接头右接头查看详情
卡特CAT®349D2电磁阀111-67522,200 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®349D2分配阀325-88551,000 mmF47.6 法兰 45°F47.6 法兰 90°查看详情
卡特CAT®349D2分配阀5I-40761,350 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®349D2动臂总成354-38191,600 mmF54 法兰 45°F54 法兰 30°查看详情
卡特CAT®349D2分配阀087-57641,550 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®349D2回转马达194-0383560 mm1 3/16英寸 A型 0°1 3/16英寸 A型 90°查看详情
卡特CAT®349D2分配阀248-9469280 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®349D2手柄236-28481,090 mm11/16英寸 0°11/16英寸 45° H70查看详情
卡特CAT®349D2液压系统227-08272,800 mm1 3/16英寸 A型 0°1 3/16英寸 A型 90°查看详情
卡特CAT®349D2动臂总成354-38111,594 mmF54 法兰 0°F54 法兰 0°查看详情
卡特CAT®349D2脚踏控制系统4I-35113,350 mm11/16 0°(手写接头规格)11/16 0°(手写接头规格)查看详情
卡特CAT®349D2回转接头325-88502,450 mmF54 法兰 0°F47.6 法兰 90°查看详情
卡特CAT®349D2回转接头314-80821,575 mmF47.6 法兰 0°F47.6 法兰 0°查看详情
卡特CAT®349D2液压泵325-90153,160 mmU寸 A型 0°U寸 A型 90°查看详情
卡特CAT®349D2液压泵7Y-8379800 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®349D2分配阀286-6399270 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®349D2电磁阀4I-57951,250 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®349D2回转马达320-0136800 mmF47.6 法兰 0°F47.6 法兰 90°查看详情
卡特CAT®349D2液压油箱255-1930510 mm1 3/16英寸 A型 0°1 3/16英寸 A型 90°查看详情
卡特CAT®349D2动臂总成354-38031,910 mmF64 法兰 0°F64 法兰 90°查看详情
卡特CAT®349D2液压泵260-8071770 mm13/16英寸 A型 0°13/16英寸 A型 90°查看详情
卡特CAT®349D2手柄194-02893,650 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®349D2回转接头227-07272,800 mm1 3/16英寸 A型 0°1 3/16英寸 A型 90°查看详情
卡特CAT®349D2动臂总成354-38091,910 mmF54 法兰 0°F54 法兰 0°查看详情
卡特CAT®349D2回转马达087-5767700 mm11/16英寸 A型 0°11/16英寸 A型 90°查看详情
卡特CAT®349D2电磁阀143-42541,160 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®349D2手柄4I-60032,650 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®349D2液压泵272-41381,440 mm11/16英寸 0°11/16英寸 0°查看详情
卡特CAT®349D2回转马达176-4774520 mm1 3/16英寸 A型 0°1 3/16英寸 A型 45°查看详情
卡特CAT®349D2手柄236-28431,200 mm11/16英寸 0°11/16英寸 45°H70查看详情
卡特CAT®349D2动臂总成354-37991,600 mmF54 法兰 0°F54 法兰 30°查看详情
卡特CAT®349D2液压泵354-38051,420 mmF54 法兰 90° H150F54 法兰 90°查看详情
卡特CAT®349D2回转马达269-9684830 mm1 3/16英寸 A型 0°1 3/16英寸 A型 90°查看详情
卡特CAT®349D2动臂总成325-8858910 mmF47.6 法兰 0°F47.6 法兰 0°查看详情
卡特CAT®349D2分配阀111-0985390 mm11/16英寸 0°11/16英寸 90°查看详情
卡特CAT®349D2手柄134-69463,450 mm11/16英寸 0°11/16英寸 90°查看详情

数字化数据和源表格

卡特彼勒 CAT®349D2胶管数据和原始手写表

该表是卡特彼勒 CAT®349D2车间笔记的可搜索抄录。完整的原始手写表格如下显示,未裁切。

这些表格的数字化测量值

门店测量
零件号记录长度
4I-0821650毫米
4I-1104330毫米
4I-17801,450毫米
4I-35113,350毫米
4I-35132,000毫米
4I-60032,650毫米
7Y-41732,800毫米
087-578213IL1316550毫米
236-2844OI1601,200毫米
330-231825I1716AF0900毫米
I11-675212,200毫米
T314-80821,575毫米

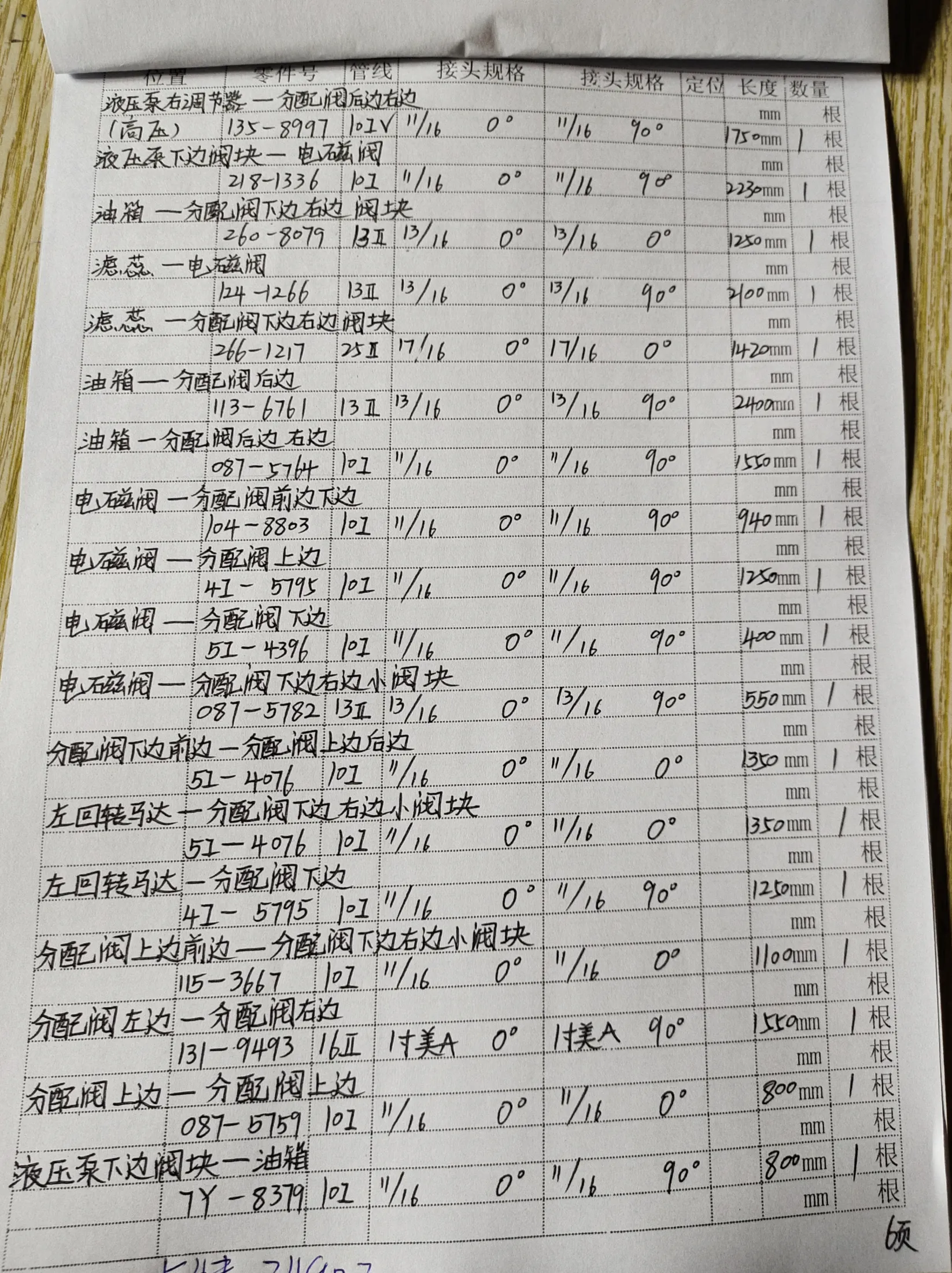

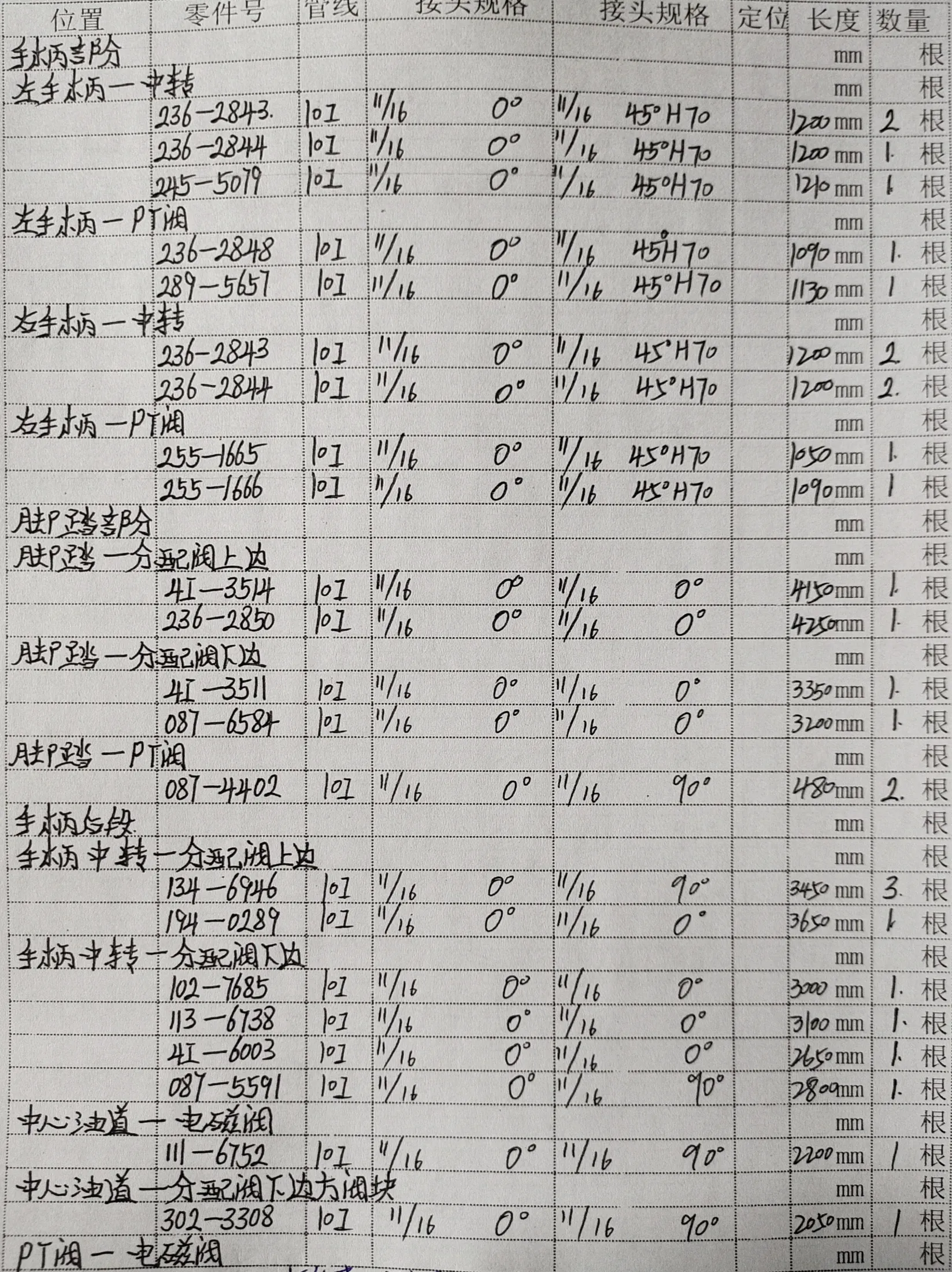

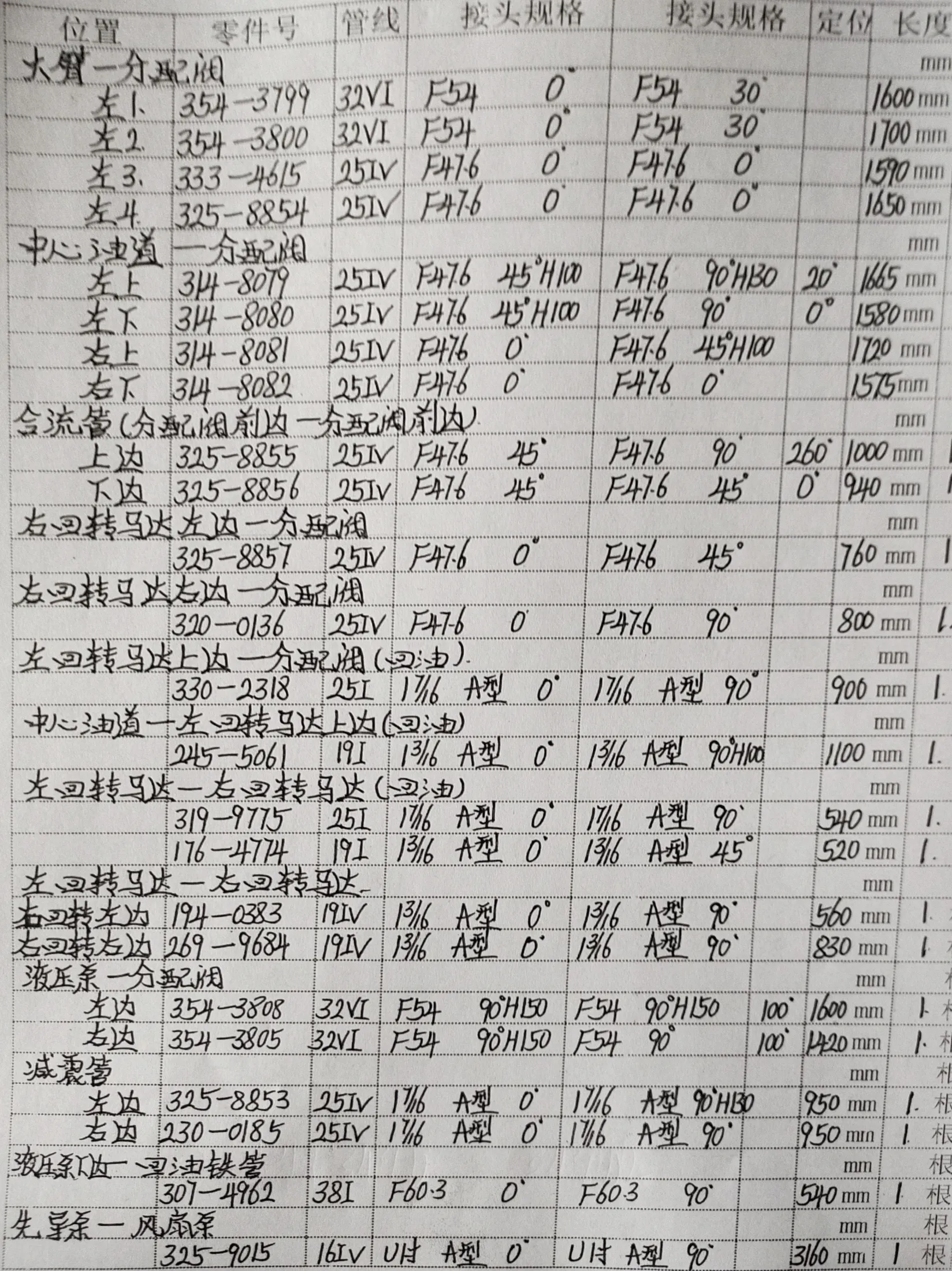

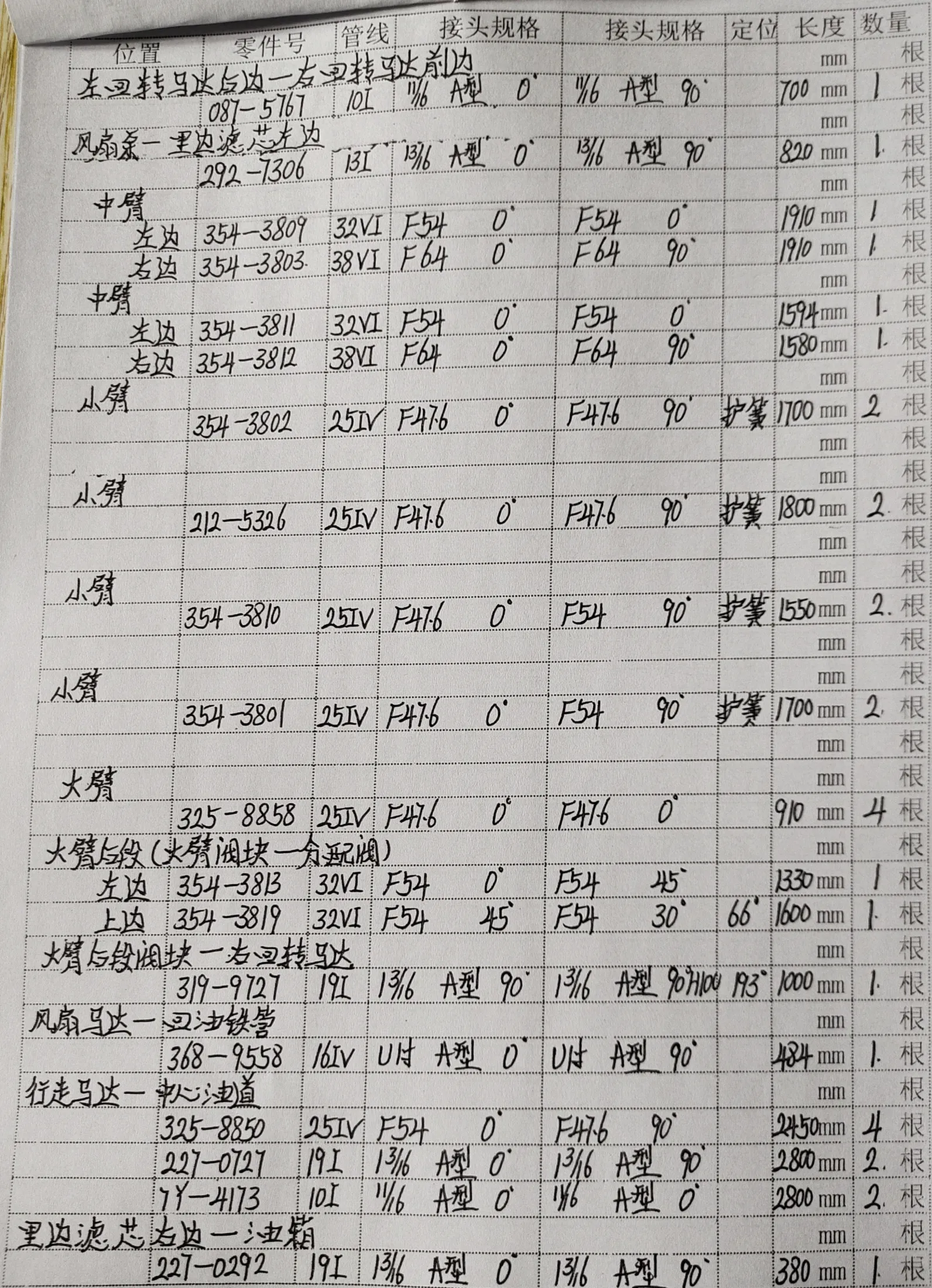

原始手写表格

完整页面按原比例显示,且不裁剪。

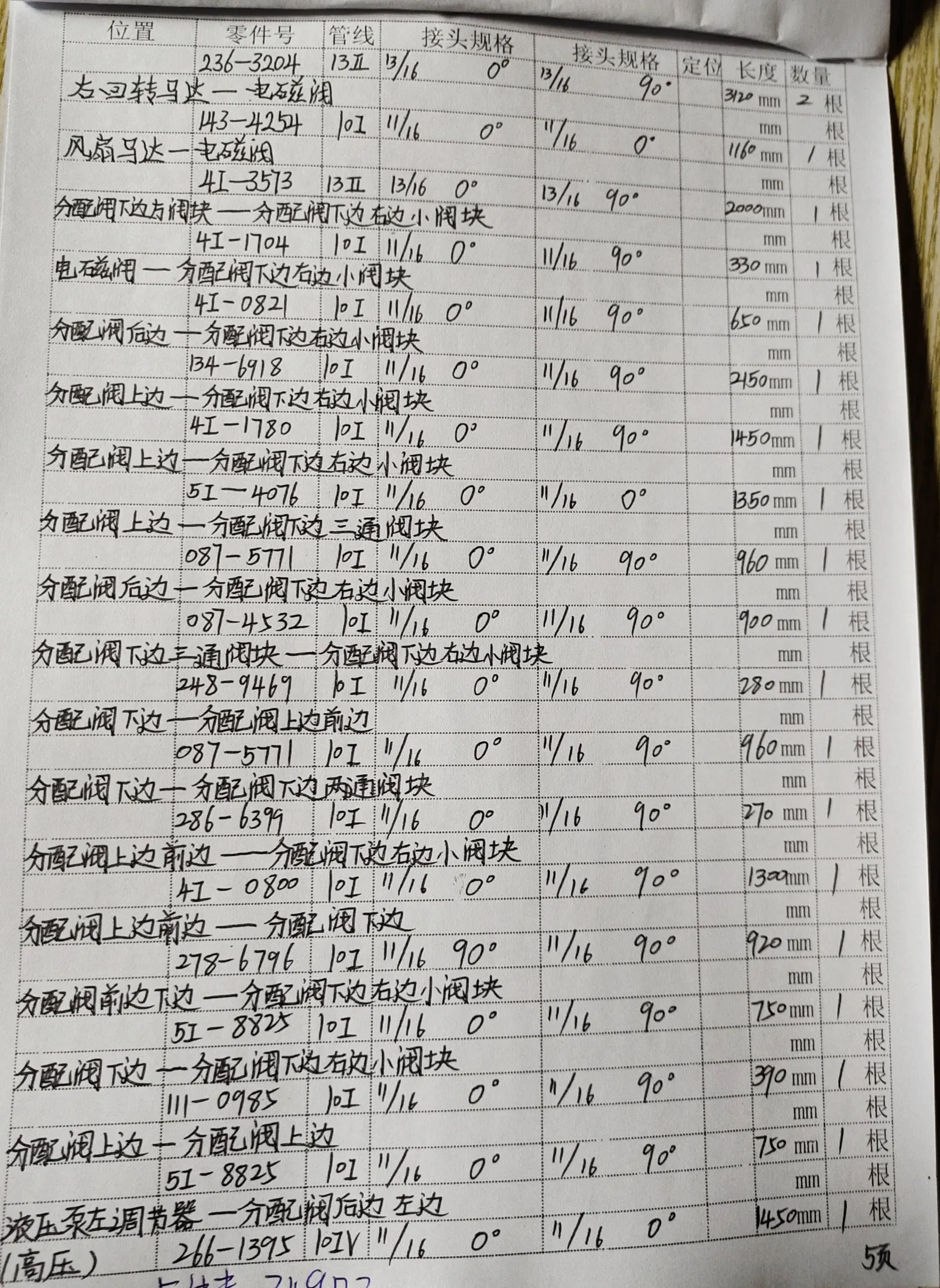

卡特彼勒 CAT®349D2液压胶管零件号及记录长度— 技术员笔记页5共7页 — 已记录的胶管零件4I-0821, 4I-1104, 4I-1780
笔记本第5页,共7页在此表上记录:4I-0821—650毫米; 4I-1104—330毫米; 4I-1780—1,450毫米; 4I-3513—2,000毫米。
卡特彼勒 CAT®349D2液压胶管零件号及记录长度— 技术员笔记页3共7页
笔记本第3页,共7页

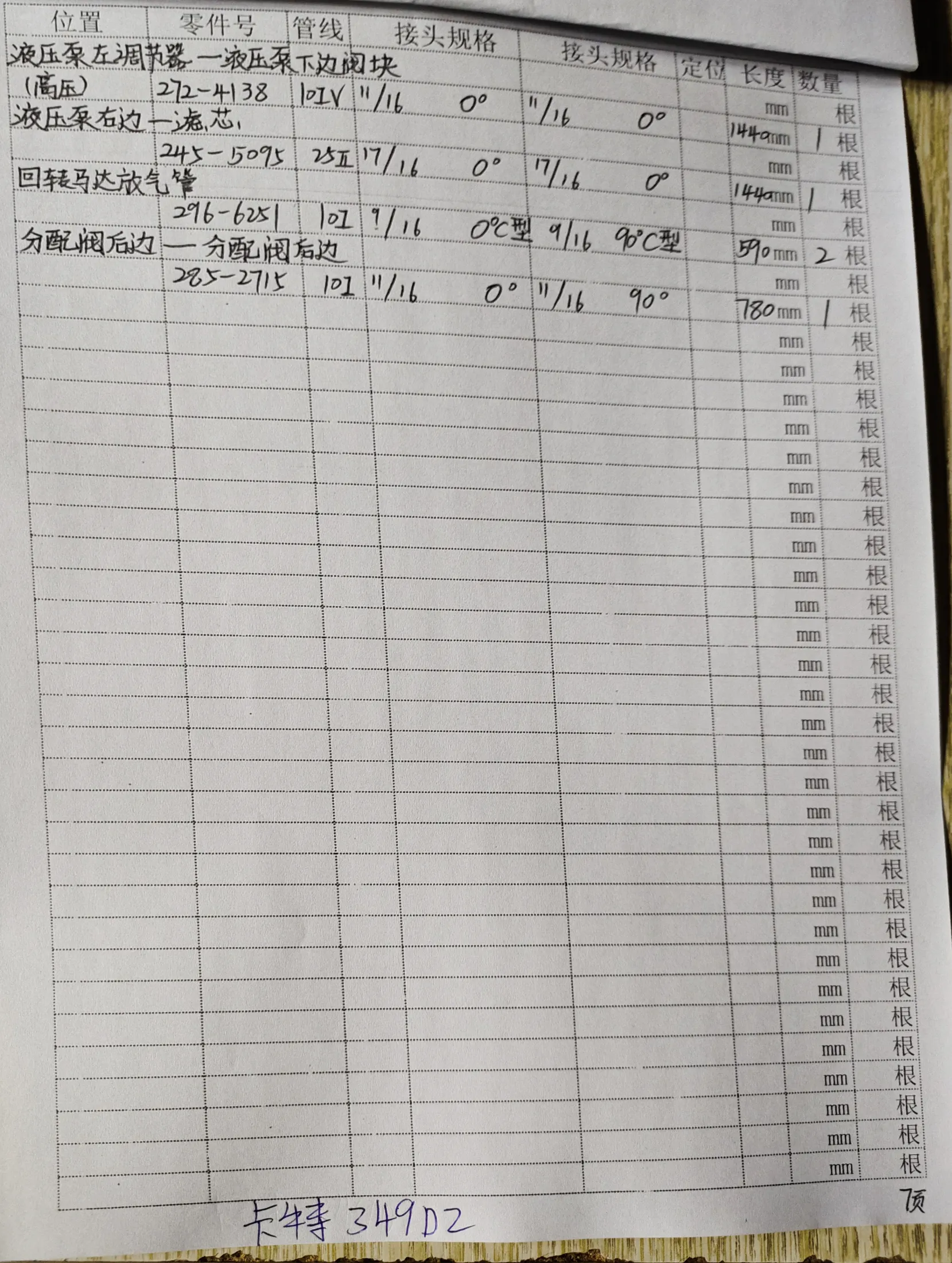

卡特彼勒 CAT®349D2液压胶管零件号及记录长度— 技术员笔记页1共7页 — 已记录的胶管零件330-231825I1716AF0, T314-8082
笔记本第1页,共7页在此表上记录:330-231825I1716AF0—900毫米; T314-8082—1,575毫米。
卡特彼勒 CAT®349D2液压胶管零件号及记录长度— 技术员笔记页4共7页 — 已记录的胶管零件236-2844OI160, 4I-3511, 4I-6003
笔记本第4页,共7页在此表上记录:236-2844OI160—1,200毫米; 4I-3511—3,350毫米; 4I-6003—2,650毫米; I11-6752—12,200毫米。
卡特彼勒 CAT®349D2液压胶管零件号及记录长度— 技术员笔记页6共7页 — 已记录的胶管零件087-578213IL1316
笔记本第6页,共7页在此表上记录:087-578213IL1316—550毫米。

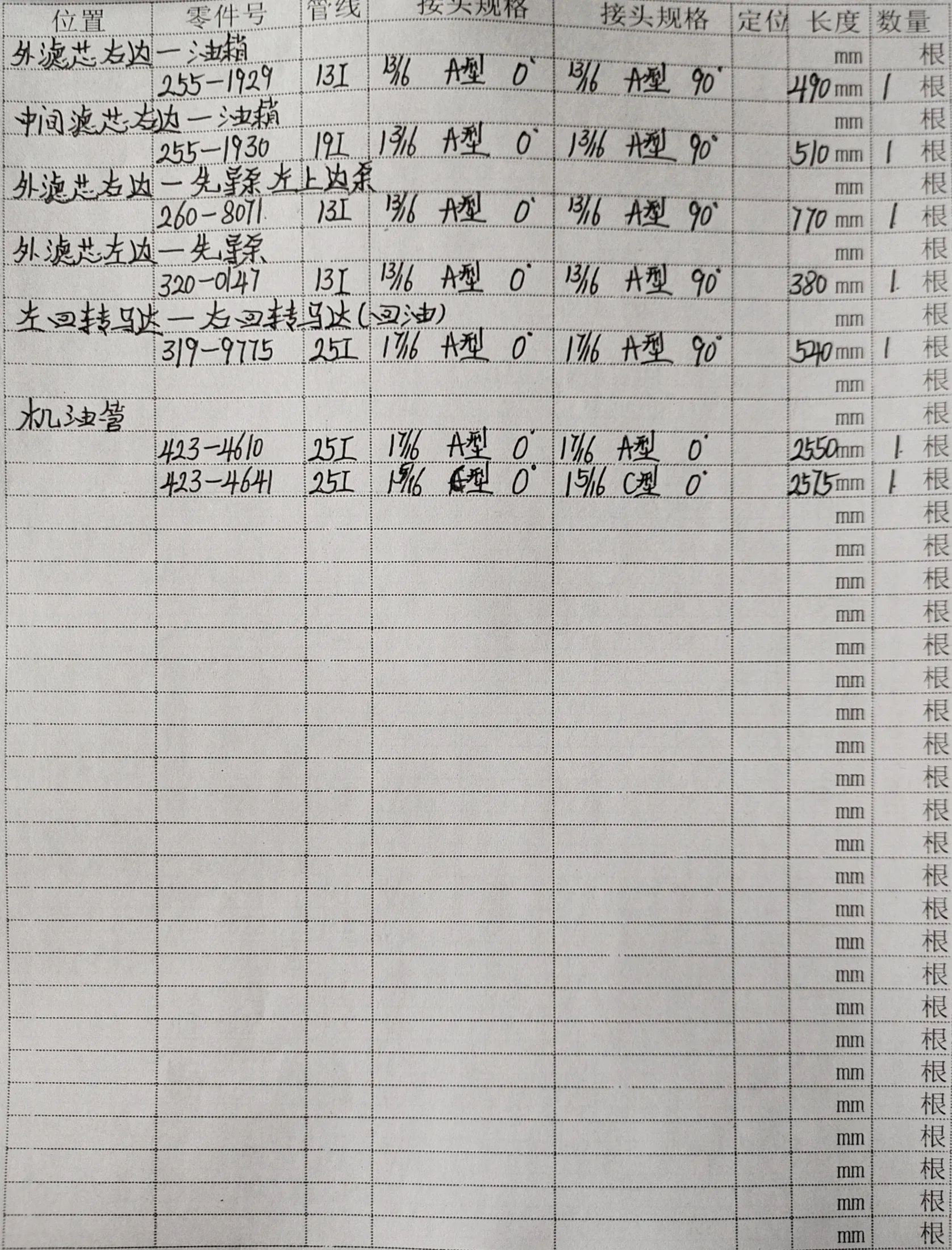

卡特彼勒 CAT®349D2液压胶管零件号及记录长度— 技术员笔记页7共7页
笔记本第7页,共7页
卡特彼勒 CAT®349D2液压胶管零件号及记录长度— 技术员笔记页2共7页 — 已记录的胶管零件7Y-4173
笔记本第2页,共7页在此表上记录:7Y-4173—2,800毫米。

门店指南

为卡特 CAT®349D2查找正确的液压胶管

从设备和路线开始

对于卡特 CAT®349D2,首先确认机器上的确切型号和液压系统。零件号或图表管号是缩小更换胶管范围的最快方法;如果两者都看不到,则对比安装路线和现有胶管。

切割前读取尺寸

检查列出的尺寸是总成成品长度、光管长度,还是下料长度。这些不可互换。确认胶管规格和压力等级,然后分别比较两端:螺纹、密外胶层、尺寸、角度和方向。

用于比较的记录

  • 111-67522,200 mm · 10I · 中心油道—电磁阀
  • 325-88551,000 mm · 25IV · 合流管(分配阀前边—分配阀前边)(上边)
  • 5I-40761,350 mm · 10I · 分配阀上边—分配阀下边右边小阀块

制作商用于比较的参考

  • 087-65832,530 mm · 0.38 in ID · Thermoplastic Reduced Outside Diameter Hose
  • 113-67612,400 mm · 0.5 in ID · Pilot Lines
  • 130-44073,537 mm · 0.25 in ID · Thermoplastic Reduced Outside Diameter Hose
  • 134-69463,450 mm · 0.38 in ID · Pilot Lines
  • 168-9641800 mm · 0.98 in ID · 1-Wire Braid Hose
  • 176-4774520 mm · 0.75 in ID · 1-Wire Braid Hose

使用图纸进行位置检查。

如果有安装图或手册图,请将其标注与零件号及实际路径匹配。液压回路图解释连接方式,但不显示胶管在设备上的确切布管。如果缺少任何尺寸,请将旧的胶管或清晰的接头端照片带到压管店。

基于当前发布的数据

常见维修问题

问题仅在已发布的记录或关联的PDF页面提供答案时出现。

哪些系统和胶管当前列出了卡特 CAT®349D2?

当前发布的数据覆盖12系统和108胶管记录。具有更多列出记录的系统包括:分配阀(21胶管), 动臂总成(15胶管), 手柄(13胶管), 回转马达(12胶管), 电磁阀(12胶管), 液压泵(11胶管)。

卡特 CAT®349D2的胶管长度范围是多少?

基于具有有效长度的已发布记录,范围为270–4,250 mm。请打开单个记录以在制造前验证其安装位置和两端接头。

哪些胶管参数是卡特 CAT®349D2常用的?

当前已发布记录中最常见的原始规格是:10I(48记录), 25IV(18记录), 32VI(8记录), 19I(7记录), 13II(6记录)。请核对规格以及长度、压力和接头细节。

我如何识别卡特 CAT®349D2的左边和右边胶管接头?

每条记录保持左侧和右接头描述分开。当前示例:111-6752:左11/16英寸 0°;右11/16英寸 90°; 325-8855:左F47.6 法兰 45°;右F47.6 法兰 90°; 5I-4076:左11/16英寸 0°;右11/16英寸 0°。打开具体零件号或管号记录;不要仅根据外观交换两端。

哪些制造商的胶管零件号列出了卡特 CAT®349D2?

制造商参考目前列出了58胶管零件号,包括087-6583, 113-6761, 130-4407, 134-6946, 168-9641, 176-4774, 194-0383, 199-1763。使用精确的零件号作为第一个查找键。

卡特 CAT®349D2已发布的完成胶管长度有哪些?

已公布的制造商参考范围从330–4,250 mm开始。下单或制造前,请匹配长度以符合确切的零件号和机器。

制造商参考是否包括卡特 CAT®349D2的两个接头端?

不。这些参考行提供零件号、成品长度、胶管内径,以及已发布的胶管类型或服务等级。请在拆下的胶管或适用的零件图上确认两端的接头。

可选交叉检查

请AI搜索工具检查该维修数据

这个问题已经为该设备或胶管编写。使用启用网页搜索的工具;将其答案作为起点,并在设备上进行验证。

查看发送的确切问题
我正在核对“卡特 CAT®349D2胶管长度及接头数据”的液压胶管维修资料。请使用网络搜索,并为每项事实注明来源;请与制造商手册和可靠零件资料交叉核验适用机型及序列号范围、液压系统和安装路线、胶管零件号和图管号、成品长度、胶管规格、压力等级,以及左右接头的螺纹、密封面、尺寸和角度。无法核验的项目请明确说明,不要猜测缺失尺寸或接头。最后给出简短的上机核对清单。
